BD678AS

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 2.8V@ 40mA,2A PNP - Darlington 14W 5V 500μA 60V 60V 4A TO-126-3 通孔安装 8mm*3.25mm*11mm
供应商型号: CY-BD678AS
供应商: Avnet
标准整包数: 1

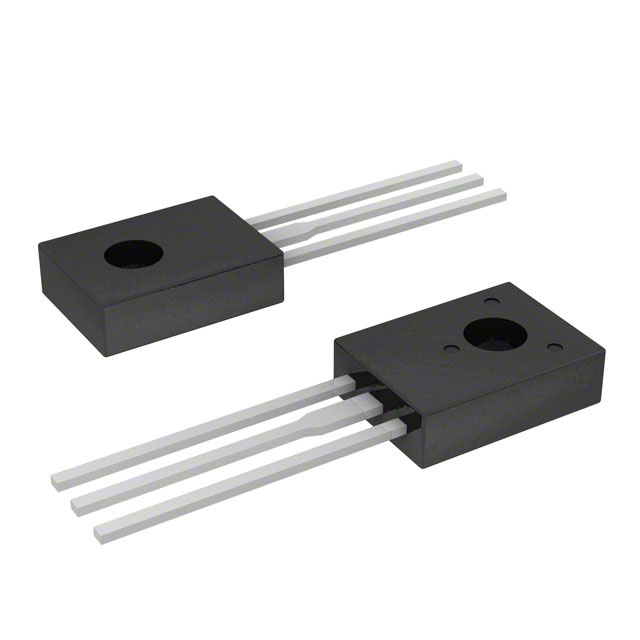

ON SEMICONDUCTOR 三极管(BJT) BD678AS

BD678AS概述


    产品简介


    PNP Epitaxial Silicon Transistor (BD676A/678A/680A/682)
    这些器件是用于中等功率线性及开关应用的PNP双极型晶体管,采用TO-126封装。BD系列晶体管可作为中等功率达林顿晶体管使用,同时也与BD675A、BD677A、BD679A及BD681分别互补。该系列晶体管广泛应用于电源管理、马达控制、电池充电器等领域。

    技术参数


    - 绝对最大额定值
    - 集电极-基极电压:-45V(BD676A),-60V(BD678A),-80V(BD680A),-100V(BD682)
    - 集电极-发射极电压:-45V(BD676A),-60V(BD678A),-80V(BD680A),-100V(BD682)
    - 发射极-基极电压:-5V
    - 集电极电流(直流):-4A
    - 集电极电流(脉冲):-6A
    - 基极电流:-100mA
    - 集电极耗散功率(TC=25°C):14W
    - 热阻(结至环境):88°C/W
    - 结温:150°C
    - 存储温度:-65°C ~ 150°C
    - 电气特性
    - 集电极-发射极可持续电压:-45V(BD676A),-60V(BD678A),-80V(BD680A),-100V(BD682)
    - 集电极-基极漏电流:200μA
    - 集电极-发射极断开电流:500μA
    - 发射极-基极断开电流:2mA
    - 直流电流增益(最小值):750
    - 集电极-发射极饱和电压:-2.8V(BD676A/678A/680A),-2.5V(BD682)
    - 基极-发射极开启电压:-2.5V

    产品特点和优势


    BD676A/678A/680A/682系列晶体管具有高耐压、大电流能力和良好的热稳定性。它们能够承受极端的工作条件,并且在高频开关应用中表现出色。该系列晶体管通过其出色的热阻性能和高可靠性,为电源管理和电机控制提供了可靠的选择。

    应用案例和使用建议


    应用案例:
    - 电源管理:利用这些晶体管可以构建高效稳定的电源转换电路。
    - 电机控制:在电机驱动系统中,这些晶体管可用于PWM信号的处理和转换。
    使用建议:
    - 确保在实际应用中合理选择散热措施,以避免由于过热导致的损坏。
    - 在设计电路时,考虑负载波动对晶体管的影响,选择适当的驱动电路以确保稳定运行。

    兼容性和支持


    这些晶体管适用于大多数标准的电源管理电路和控制系统。制造商提供详细的文档和支持服务,包括应用指南和技术支持热线,帮助用户快速解决任何技术问题。

    常见问题与解决方案


    - 问题:如何确定正确的接线顺序?
    - 解决方案:请参照产品数据手册中的接线图进行连接。

    - 问题:如何防止过热?
    - 解决方案:确保安装散热器并合理布局散热路径。

    总结和推荐


    综上所述,BD676A/678A/680A/682系列PNP双极型晶体管具有优良的性能和稳定性,适用于多种中等功率应用。强烈推荐使用这些器件以满足严格的工业需求。确保遵守所有安全规范,并在必要时寻求专业意见。

BD678AS参数

参数
最大功率耗散 14W
VCEO-集电极-发射极最大电压 60V
不同 Ib,Ic 时的 Vce 最大饱和值 2.8V@ 40mA,2A
集电极电流 4A
晶体管类型 PNP - Darlington
配置 独立式
集电极截止电流 500μA
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 60V
最大集电极发射极饱和电压 2.8V@ 40mA,2A
长*宽*高 8mm*3.25mm*11mm
通用封装 TO-126-3
安装方式 通孔安装
零件状态 停产
包装方式 散装

BD678AS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

BD678AS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR BD678AS BD678AS数据手册

BD678AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
