NSS35200MR6T1G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 310mV@ 20mA,2A PNP 1W 5V 100nA 55V 35V 2A TSOP-6 贴片安装 3mm*1.5mm*940μm
供应商型号: FL-NSS35200MR6T1G
供应商: 海外现货
标准整包数: 1

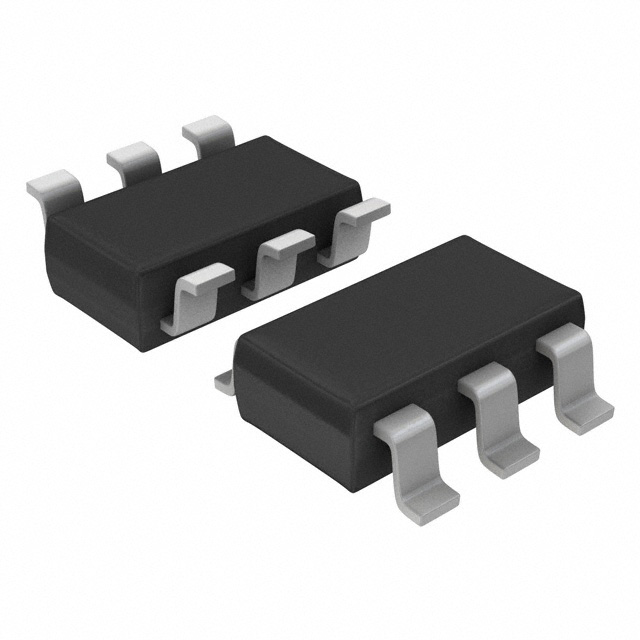

ON SEMICONDUCTOR 三极管(BJT) NSS35200MR6T1G

NSS35200MR6T1G概述

    NSS35200MR6T1G PNP Transistor 技术手册

    产品简介


    NSS35200MR6T1G 是 ON Semiconductor 公司生产的一款 PNP 型低饱和电压(VCE(sat))晶体管。这款产品属于 e2PowerEdge 系列,具有超低饱和电压和高电流增益能力,适用于低电压、高速开关的应用场景,例如直流-直流转换器、便携式设备的电源管理等。具体应用包括手机、PDA、电脑、打印机、数码相机和 MP3 播放器等。此外,它还广泛应用于汽车行业的安全气囊部署和仪表盘控制。

    技术参数


    以下是 NSS35200MR6T1G 的关键技术规格和性能参数:
    - 最大额定值:
    - 集电极-发射极电压 (VCEO): -35 Vdc
    - 集电极-基极电压 (VCBO): -55 Vdc
    - 发射极-基极电压 (VEBO): -5.0 Vdc
    - 连续集电极电流 (IC): -2.0 A
    - 峰值集电极电流 (ICM): -5.0 A
    - 热特性:
    - 结到环境热阻 (RθJA): 200°C/W
    - 单脉冲最大耗散功率 (PDsingle): 1.75 W
    - 电气特性:
    - 直流电流增益 (hFE): 100 - 400
    - 集电极-发射极饱和电压 (VCE(sat)): -0.125 V 至 -0.31 V
    - 基极-发射极饱和电压 (VBE(sat)): -0.68 V 至 -0.85 V

    产品特点和优势


    NSS35200MR6T1G 的主要特点是其低饱和电压(VCE(sat))和高电流增益能力。这些特点使其非常适合在电池供电和便携式设备中实现高效能的能量控制。同时,该器件还符合 AEC-Q101 要求,并且是无铅、符合 RoHS 标准的产品,确保了其在汽车和消费电子产品中的广泛应用。

    应用案例和使用建议


    根据手册中的应用场景,NSS35200MR6T1G 可以用于多种场景,如 DC-DC 转换器、电池供电设备的电源管理、低电压电机控制、汽车仪表盘控制等。在使用过程中,建议注意其最大额定值,避免超过额定电压和电流,以免损坏设备。另外,由于其低饱和电压和高电流增益,可以直接由 PMU 控制输出驱动,适用于模拟放大器的设计。

    兼容性和支持


    NSS35200MR6T1G 是一款小型表面贴装设备,支持 TSOP-6 封装。该产品与大多数电子元器件和设备兼容,且 ON Semiconductor 提供全面的技术支持和维护服务。用户可以通过 ON Semiconductor 的在线技术支持和销售代表获得进一步的帮助和支持。

    常见问题与解决方案


    根据手册中的常见问题部分,用户可能会遇到的问题及解决方案如下:
    1. 过高的电流导致器件损坏:确保电路设计中电流不超过最大额定值。
    2. 过高的电压导致击穿:检查并确保施加的电压在额定范围内。
    3. 热问题:使用适当的散热措施,避免器件过热。

    总结和推荐


    综上所述,NSS35200MR6T1G 是一款优秀的 PNP 型低饱和电压晶体管,具有出色的电气特性和广泛的适用性。其独特的低饱和电压和高电流增益能力使其成为低电压、高速开关应用的理想选择。对于需要高效能量控制的应用,强烈推荐使用该产品。用户在使用过程中应注意遵守手册中的最大额定值要求,以确保设备的安全可靠运行。

NSS35200MR6T1G参数

参数
集电极电流 2A
VCBO-最大集电极基极电压 55V
集电极截止电流 100nA
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 310mV@ 20mA,2A
配置 独立式
最大功率耗散 1W
晶体管类型 PNP
VCEO-集电极-发射极最大电压 35V
不同 Ib,Ic 时的 Vce 最大饱和值 310mV@ 20mA,2A
长*宽*高 3mm*1.5mm*940μm
通用封装 TSOP-6
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NSS35200MR6T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSS35200MR6T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR NSS35200MR6T1G NSS35200MR6T1G数据手册

NSS35200MR6T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
