NTD250N65S3H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

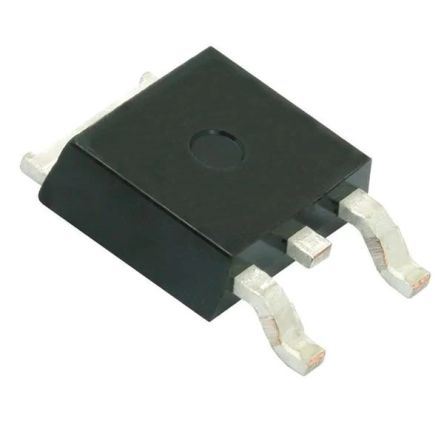

产品描述: onsemi N沟道MOS管 SUPERFET III系列, Vds=650 V, 13 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: 3766201
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTD250N65S3H

NTD250N65S3H概述

    NTD250N65S3H MOSFET 技术手册

    1. 产品简介


    NTD250N65S3H 是一种高性能的超级结(SJ)N沟道MOSFET,属于SUPERFET III系列,由ON Semiconductor公司开发。该产品主要用于高压电力系统,其独特的电荷平衡技术能够实现低导通电阻(RDS(on))和较低门极电荷(Qg),并提供优异的开关性能。产品广泛应用于计算机电源、电信服务器电源、工业电源及照明、充电器和适配器等领域。

    2. 技术参数


    - 工作电压 (VDSS):650 V
    - 导通电阻 (RDS(on)):201 mΩ (典型值)
    - 最大持续漏电流 (ID):13 A (TC = 25°C),8 A (TC = 100°C)
    - 单脉冲雪崩能量 (EAS):108 mJ
    - 有效输出电容 (Coss(eff.)):229 pF
    - 反向恢复电荷 (Qrr):2.5 μC
    - 门极总电荷 (Qg(tot)):24 nC
    - 最大结温 (TJ):-55°C 至 +150°C

    3. 产品特点和优势


    - 出色的开关性能:采用超级结技术,具有极低的导通电阻和较低的门极电荷,减少了系统的损耗。
    - 高可靠性:100%雪崩测试保证了产品的高可靠性和耐用性。
    - 宽工作温度范围:可以在极端条件下正常工作,温度范围从-55°C到+150°C。
    - RoHS兼容:无铅且符合RoHS标准,绿色环保。

    4. 应用案例和使用建议


    - 计算/显示电源:适用于数据中心和服务器电源供应,确保高效转换效率。
    - 工业电源:广泛应用于各种工业设备的电源管理,提高系统整体效率。
    - 适配器和充电器:作为高效开关器件,适用于各类便携设备的适配器和充电器,提升用户体验。
    使用建议:
    - 在设计应用电路时,应考虑到MOSFET的工作条件,避免超过绝对最大额定值。
    - 为了减少功耗,可以考虑使用散热片来降低器件温度。

    5. 兼容性和支持


    - 兼容性:NTD250N65S3H可与其他同类产品或设备兼容,便于系统集成。
    - 支持:ON Semiconductor提供详尽的技术支持,包括网站上的技术文档和数据表下载,以帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - Q: MOSFET工作时温度过高怎么办?
    A: 可通过添加散热器或风扇增强散热效果,保持工作温度在安全范围内。

    - Q: 雪崩击穿会损坏设备吗?
    A: 产品经过严格测试,可在一定范围内承受雪崩击穿。如果超出限制,需要重新设计电路以防止过压情况。

    7. 总结和推荐


    NTD250N65S3H MOSFET凭借其卓越的性能、广泛的适用范围和高度的可靠性,在电力系统中表现出色。它特别适合需要高效、低损耗电源管理的应用场合。综上所述,强烈推荐该产品用于相关项目中。

NTD250N65S3H参数

参数
栅极电荷 24nC@ 10 V
通道数量 -
Vgs-栅源极电压 30V
最大功率耗散 106W(Tc)
FET类型 1个N沟道
Vds-漏源极击穿电压 650V
Ciss-不同 Vds 时的输入最大电容 1.261nF@400V
Rds(On)-漏源导通电阻 250mΩ@ 6.5A,10V
配置 -
Vgs(th)-栅源极阈值电压 4V@1.1mA
Id-连续漏极电流 13A
通用封装 DPAK,TO-252
安装方式 贴片安装
包装方式 卷带包装

NTD250N65S3H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTD250N65S3H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTD250N65S3H NTD250N65S3H数据手册

NTD250N65S3H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.8957
10+ ¥ 12.8332
100+ ¥ 12.604
500+ ¥ 12.3749
2500+ ¥ 12.3749
5000+ ¥ 12.3749
7500+ ¥ 12.3749
库存: 1722
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.89
