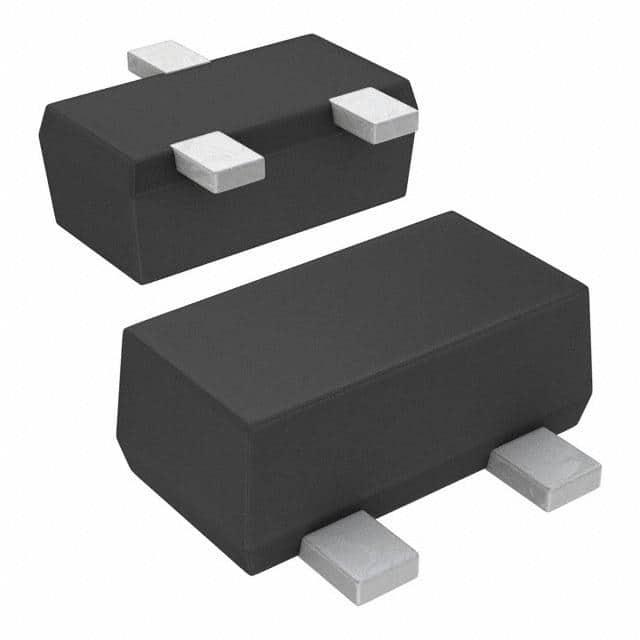

2N7002T

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=60 V, 115 mA, SOT-523 (SC-89)封装, 表面贴装, 3引脚
供应商型号: UA-2N7002T
供应商: 海外现货
标准整包数: 3000
ON SEMICONDUCTOR 场效应管(MOSFET) 2N7002T

2N7002T概述

    2N7002T N-Channel Enhancement Mode Field Effect Transistor

    1. 产品简介


    2N7002T是一款N沟道增强型场效应晶体管(N-Channel Enhancement Mode FET),具有低导通电阻、低门极阈值电压和低输入电容等特性。该产品适用于各种电子设备,尤其是在需要高速开关和高效率的应用中表现尤为出色。

    2. 技术参数


    以下是2N7002T的主要技术规格和性能参数:
    - 额定电压:VDSS=60V(漏极到源极电压)
    - 连续漏极电流:ID=115mA
    - 峰值漏极电流:800mA
    - 存储温度范围:TSTG=-55°C 至 +150°C
    - 最大结温:TJ=150°C
    - 总功率耗散:PD=200mW(TA=25°C)
    其他关键参数包括:
    - 输入电容CISS:最大50pF
    - 输出电容COSS:最大25pF
    - 反向传输电容CRSS:最大7.0pF
    - 静态漏极-源极导通电阻RDS(ON):最小1.6Ω(VGS=5V, ID=0.05A),最大7.5Ω(VGS=10V, ID=0.5A)

    3. 产品特点和优势


    2N7002T的主要特点是:
    - 低导通电阻:显著提高电路效率。
    - 低门极阈值电压:降低驱动功耗。
    - 低输入电容:快速开关速度,提高响应时间。
    - 超小表面贴装封装:适合小型化和便携式设备。
    - 无铅且符合RoHS标准:环保友好。
    这些特点使2N7002T在多种应用中具有较强的竞争力,特别是在需要高频和高效能的场合。

    4. 应用案例和使用建议


    根据技术手册,2N7002T广泛应用于电源管理、马达控制、固态继电器等领域。例如,在直流-直流转换器中,它能够有效提升系统的转换效率;在电机驱动系统中,它可以提供可靠的开关性能。
    使用建议:
    - 在高温环境下使用时,应注意散热设计以确保长期稳定运行。
    - 在高速开关应用中,需特别关注输入电容的影响,优化驱动电路设计。

    5. 兼容性和支持


    2N7002T采用SOT-523FL封装,这种小型封装易于焊接,便于在印刷电路板上安装。其与大多数标准电路板材料兼容。ON Semiconductor提供了详尽的技术文档和支持服务,用户可以访问官方网站获得相关资料。

    6. 常见问题与解决方案


    问题1:在高温下使用时,器件性能是否会下降?
    - 解答:由于2N7002T的最高结温为150°C,建议在高温环境中采取适当的散热措施。
    问题2:如何减少反向泄漏电流?
    - 解答:确保VGS电压不超过±20V,并保持良好的门极绝缘。

    7. 总结和推荐


    2N7002T凭借其优秀的性能指标、小巧的封装形式以及广泛的适用性,在众多应用场景中表现出色。我们强烈推荐此产品用于需要高效能和高频工作的电子设备中。结合ON Semiconductor提供的全面支持,2N7002T将成为您项目中的理想选择。

2N7002T参数

参数
Vgs(th)-栅源极阈值电压 2V@ 250µA
最大功率耗散 200mW(Ta)
通道数量 1
栅极电荷 1.12nC
Ciss-不同 Vds 时的输入最大电容 50pF@25V
配置 独立式
Id-连续漏极电流 115mA
Vgs-栅源极电压 20V
Rds(On)-漏源导通电阻 7.5Ω@ 50mA,5V
Vds-漏源极击穿电压 60V
FET类型 1个N沟道
长*宽*高 1.6mm*880μm*780μm
通用封装 SC-89-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
