2SD1815S-TL-E

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi NPN晶体管, TP-FA封装, 贴片安装, 最大直流集电极电流3 A, 最大集电极-发射电压100 V
供应商型号: FL-2SD1815S-TL-E
供应商: 海外现货
标准整包数: 1

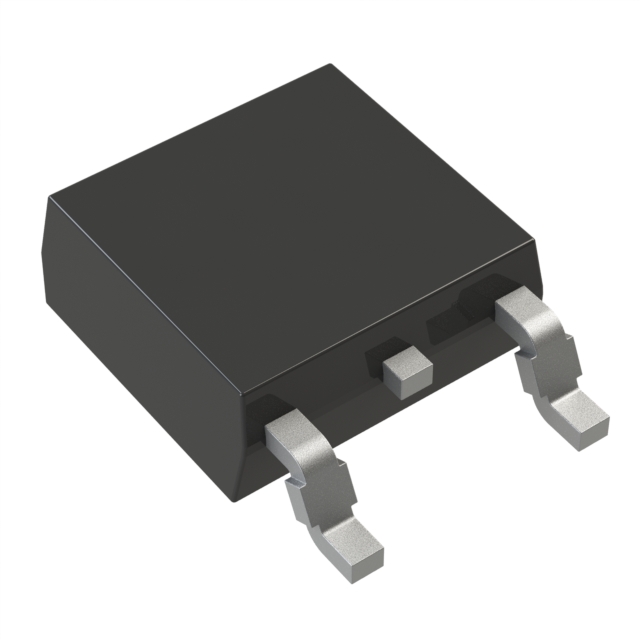

ON SEMICONDUCTOR 三极管(BJT) 2SD1815S-TL-E

2SD1815S-TL-E概述

    2SB1215/2SD1815 双极型晶体管技术手册

    产品简介


    2SB1215/2SD1815 是一款双极型晶体管,适用于高电流开关应用。它们分为 PNP 和 NPN 两种类型,具有低饱和电压、良好的线性 hFE 和快速切换时间等特点。这些晶体管广泛应用于继电器驱动、高速逆变器、转换器等领域。

    技术参数


    以下是 2SB1215/2SD1815 的关键技术参数:
    - 集电极-基极电压 (VCBO): (-)120 V
    - 集电极-发射极电压 (VCEO): (-)100 V
    - 发射极-基极电压 (VEBO): (-)6 V
    - 漏极电流 (IC): (-)3 A
    - 脉冲漏极电流 (ICP): (-)6 A
    - 集电极耗散功率 (PC): 1 W (Tc=25°C)
    - 最大结温 (Tj): 150 °C
    - 存储温度范围 (Tstg): -55 to +150 °C

    产品特点和优势


    1. 低饱和电压:确保低功耗操作。
    2. 优秀的线性 hFE:保证稳定的电流放大能力。
    3. 小型化封装:便于实现小尺寸和轻薄设计。
    4. 高增益带宽积 (fT):实现快速的信号处理速度。
    5. 无卤素合规:符合环保标准。

    应用案例和使用建议


    - 继电器驱动:由于其快速开关特性,适合用于需要高速响应的应用。
    - 高电流开关:适用于需要大电流的应用场景,如逆变器和转换器。
    - 设计建议:在选择该晶体管时,需注意其最大工作温度和电压限制,以避免损坏设备。此外,在高频率应用中,要特别关注其输出电容的影响。

    兼容性和支持


    - 封装:支持两种封装类型:TP 和 TP-FA。
    - 最小包装数量:TP 封装为 500 件/袋,TP-FA 封装为 700 件/卷。
    - 支持:ON Semiconductor 提供详细的技术文档和产品支持,确保客户能够充分利用该产品的优势。

    常见问题与解决方案


    1. 过热问题:确保在设计中加入散热措施,避免设备因过热而失效。
    2. 电压不稳:检查电路中的电源稳定性,确保电压在额定范围内波动。
    3. 信号延迟:考虑增加滤波器以减少信号延迟,提高系统稳定性。

    总结和推荐


    2SB1215/2SD1815 是一款高性能的双极型晶体管,具有出色的开关特性和稳定性。它在高电流开关和高速信号处理应用中表现出色。然而,用户需要注意其工作条件,以确保长期可靠的运行。对于需要高性能和高可靠性的应用,强烈推荐使用这款晶体管。
    希望本文提供的信息能帮助您更好地了解 2SB1215/2SD1815 的特性和应用。如果您有任何进一步的问题或需求,请联系 ON Semiconductor 获取更多支持。

2SD1815S-TL-E参数

参数
配置 独立式
最大功率耗散 1W
VEBO-最大发射极基极电压 6V
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 150mA,1.5A
VCBO-最大集电极基极电压 120V
晶体管类型 NPN
VCEO-集电极-发射极最大电压 100V
集电极电流 3A
最大集电极发射极饱和电压 400mV@ 150mA,1.5A
集电极截止电流 1μA
长*宽*高 6.5mm*5.5mm*2.3mm
通用封装 TP-FA
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SD1815S-TL-E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

2SD1815S-TL-E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR 2SD1815S-TL-E 2SD1815S-TL-E数据手册

2SD1815S-TL-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3326 ¥ 2.7975
库存: 71400
起订量: 1804 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.79
直接购买
加入购物车
