FDP8D5N10C

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

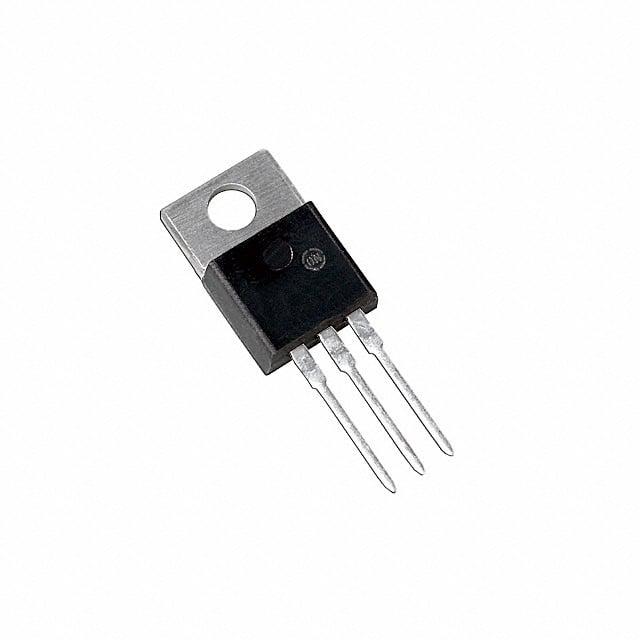

产品描述: onsemi N沟道增强型MOS管, Vds=100 V, 76 A, TO-220封装, 通孔安装, 3引脚
供应商型号: FL-FDP8D5N10C
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDP8D5N10C

FDP8D5N10C概述

    FDP8D5N10C MOSFET – N-Channel, Shielded Gate, POWERTRENCH

    1. 产品简介


    产品类型:FDP8D5N10C 是一款由 onsemi 公司生产的 N-Channel MV MOSFET(金属氧化物半导体场效应晶体管),采用先进的 POWERTRENCH 工艺,集成了屏蔽栅技术。
    主要功能:这款 MOSFET 设计用于极低的导通电阻(RDS(on)),并保持出色的开关性能和最佳的软体二极管特性。
    应用领域:广泛应用于同步整流器、服务器电源、电信电源系统、电机驱动、不间断电源及微型太阳能逆变器等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 额定电压(VDS) | 100 V |
    | 最大连续漏电流(ID) | 76 A (TC=25°C) |
    | 导通电阻(RDS(on))| 8.5 mΩ (VGS=10 V, ID=76 A) |
    | 最高结温(TJ, TSTG) | -55°C 到 +175°C |
    | 额定功率(PD) | 107 W (TC=25°C) |
    | 热阻(RJA) | 62.5 °C/W |

    3. 产品特点和优势


    - 低导通电阻:最大 RDS(on) 仅为 8.5 mΩ,显著减少功耗。
    - 极低反向恢复电荷(Qrr):确保高效的开关性能。
    - 全面测试:100% 通过单脉冲雪崩能量测试。
    - RoHS 合规:符合环保要求。

    4. 应用案例和使用建议


    应用案例:
    - 同步整流器:适合于 ATX 电源、服务器电源及电信电源系统的整流环节。
    - 电机驱动:提供高效的电力转换。
    - 微型太阳能逆变器:实现高效的能源转换和管理。
    使用建议:
    - 散热管理:由于其较高的热阻,使用时需要合理的散热设计。
    - 电路保护:适当添加保护电路以防止过压或过流现象的发生。
    - 匹配外围元件:选择合适的门极驱动电阻(Rg)以确保快速的开关速度。

    5. 兼容性和支持


    - 兼容性:可以轻松与其他标准电子元器件和电路板集成。
    - 技术支持:onsemi 提供详尽的技术文档和支持服务,可随时联系当地销售代表或访问 onsemi 官方网站获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温下电流下降 | 检查电路板散热设计,优化 PCB 设计。 |
    | 开关频率不稳定 | 确认驱动电阻(Rg)设置正确,适当调整门极驱动信号。 |
    | 寿命不足 | 检查工作条件,避免超过最大额定值。 |

    7. 总结和推荐


    总结:FDP8D5N10C MOSFET 以其低导通电阻、极低反向恢复电荷和可靠的软体二极管特性,在各种电源管理和电力转换应用中表现出色。它不仅能够提升系统效率,还能简化设计并降低成本。
    推荐:鉴于其卓越的性能和广泛的应用范围,强烈推荐在上述应用领域内使用 FDP8D5N10C MOSFET。在实际应用中需要注意散热管理,并根据具体需求进行相应的电路设计。

FDP8D5N10C参数

参数
FET类型 1个N沟道
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4V@ 130µA
最大功率耗散 2.4W(Ta),107W(Tc)
Id-连续漏极电流 76A
通道数量 1
配置 独立式
栅极电荷 34nC@ 10 V
Rds(On)-漏源导通电阻 8.5mΩ@ 76A,10V
Ciss-不同 Vds 时的输入最大电容 2.475nF@50V
长*宽*高 10.36mm(长度)
通用封装 TO-220-3
安装方式 通孔安装
零件状态 最后售卖
包装方式 散装,管装

FDP8D5N10C厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDP8D5N10C数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDP8D5N10C FDP8D5N10C数据手册

FDP8D5N10C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2236 ¥ 10.2908
库存: 3567
起订量: 491 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.29
直接购买
加入购物车
