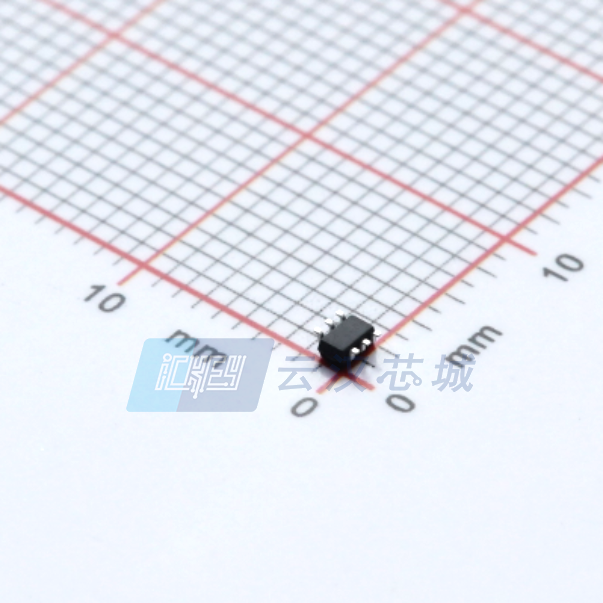

FDG6301N

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 300mW 8V 1.5V@ 250µA 0.4nC@ 4.5V 2个N沟道 25V 4Ω@ 220mA,4.5V 220mA 9.5pF@10V SC-70-6,SC-88 贴片安装 2mm(长度)*1.25mm(宽度)
供应商型号: 31M-FDG6301N
供应商: 云汉优选
标准整包数: 5
ON SEMICONDUCTOR 场效应管(MOSFET) FDG6301N

FDG6301N概述

    FDG6301N 数字场效应晶体管技术手册

    产品简介


    FDG6301N是一款双N通道逻辑电平增强模式场效应晶体管(FET),采用onsemi自主研发的高密度DMOS技术制造。该技术特别针对低电阻进行了优化,适用于低电压应用。这款器件可以替代传统的双极型数字晶体管和小信号MOSFET。

    技术参数


    - 工作电压:VDSS = 25V
    - 连续输出电流:ID = 0.22A(峰值0.65A)
    - 栅源导通电阻:
    - VGS = 4.5V时,RDS(ON) = 4Ω
    - VGS = 2.7V时,RDS(ON) = 5Ω
    - 最大功耗:PD = 0.3W
    - 工作温度范围:TJ, TSTG = -55°C至+150°C
    - 栅源阈值电压:VGS(th) = 0.65V至1.5V
    - 静态栅漏电:IGSS ≤ 100nA
    - 输入电容:Ciss ≤ 9.5pF
    - 输出电容:Coss ≤ 6pF
    - 反向传输电容:Crss ≤ 4.5pF
    - 转换电导率:gFS ≤ 0.2S
    - 总栅电荷:Qg ≤ 0.4nC
    - 栅源电荷:Qgs ≤ 0.12nC
    - 栅漏电荷:Qgd ≤ 0.03nC

    产品特点和优势


    1. 低电压驱动:非常低的门限电压需求,允许直接在3V电路中运行(VGS(th) < 1.5V)。
    2. 静电保护:门极-源极Zener二极管提供超过6kV的人体模型静电放电耐受性。
    3. 紧凑封装:采用行业标准SC70-6表面贴装封装。
    4. 无铅环保:符合RoHS标准,不含铅。

    应用案例和使用建议


    - 应用案例:适合用于便携式电子设备、电池供电设备和小型家用电器。
    - 使用建议:确保电源电压不超过25V,同时在高温环境下注意散热设计,避免超过最大功耗限制。

    兼容性和支持


    - 兼容性:该器件可与多种低电压系统兼容,支持3V操作。
    - 支持:制造商提供全面的技术支持和售后服务,可通过官方网站获得详细文档和应用指南。

    常见问题与解决方案


    - 问题1:过热导致器件失效。
    - 解决方案:使用散热片或改进PCB设计以改善散热。
    - 问题2:栅源漏电流异常。
    - 解决方案:检查连接线是否正确安装,确保引脚之间没有短路。
    - 问题3:电路响应时间慢。
    - 解决方案:优化电路设计,适当降低负载阻抗或提高驱动信号频率。

    总结和推荐


    FDG6301N是一款高性能的双N通道逻辑电平FET,具备出色的低电阻特性和紧凑的封装设计。该器件适用于各种低电压应用场景,并且具备良好的可靠性和易用性。总体而言,强烈推荐此款产品用于需要高效、可靠低电压开关应用的场合。

FDG6301N参数

参数
Vds-漏源极击穿电压 25V
通道数量 2
栅极电荷 0.4nC@ 4.5V
Rds(On)-漏源导通电阻 4Ω@ 220mA,4.5V
Id-连续漏极电流 220mA
FET类型 2个N沟道
Ciss-不同 Vds 时的输入最大电容 9.5pF@10V
Vgs(th)-栅源极阈值电压 1.5V@ 250µA
配置
最大功率耗散 300mW
Vgs-栅源极电压 8V
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-6,SC-88
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
