首页  >  产品百科  >  NTD5865NLT4G

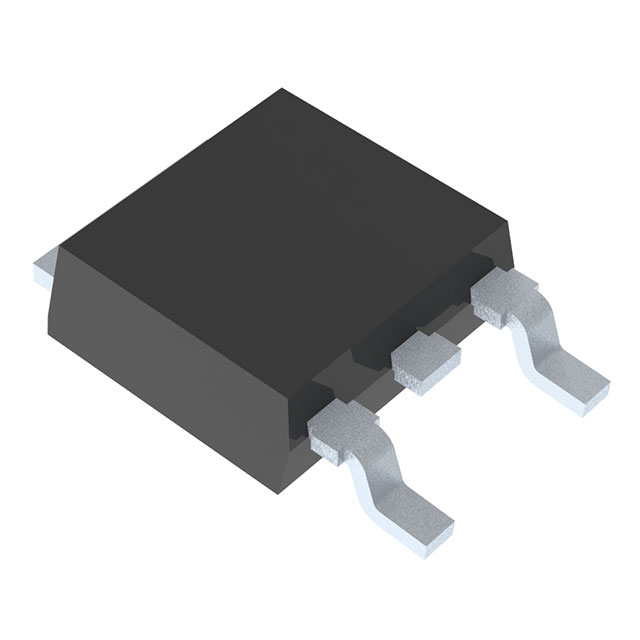

NTD5865NLT4G

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道增强型MOS管, Vds=60 V, 40 A, DPAK (TO-252)封装, 表面贴装, 3引脚
供应商型号: NTD5865NLT4G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) NTD5865NLT4G

NTD5865NLT4G概述

    # NTD5865NL MOSFET 技术详解

    1. 产品简介


    NTD5865NL 是一款由 ON Semiconductor 推出的高性能 N 沟道增强型功率 MOSFET。它广泛应用于开关电源、电机驱动、电池管理系统和其他需要高电流和快速切换的应用领域。这款 MOSFET 的关键特点是其低栅极电荷(Low Gate Charge)、快速开关速度(Fast Switching)以及高电流承载能力(High Current Capability)。此外,该产品完全符合无铅(Pb-Free)、无卤素(Halogen Free)和 RoHS 规范要求。

    2. 技术参数


    以下是 NTD5865NL 的主要技术规格:
    - 额定电压:VDSS = 60V
    - 最大连续漏极电流:ID = 46A(TC=25°C),33A(TC=100°C)
    - 脉冲漏极电流:IDM = 203A(tp=10μs)
    - 最大功耗:PD = 71W(TC=25°C)
    - 热阻抗:RθJC = 2.1°C/W
    - 栅源电压范围:VGS = ±20V(连续),±30V(非重复)
    - 雪崩能量:EAS = 36mJ

    3. 产品特点和优势


    NTD5865NL 的独特之处在于其低栅极电荷设计,这使得它在高频开关应用中表现优异。同时,该产品经过 100% 雪崩测试,确保了其在极端工作条件下的可靠性。此外,NTD5865NL 的导通电阻(RDS(on))较低,典型值为 16mΩ@10V 和 19mΩ@4.5V,这使其能够在较低的功耗下实现高效的能量转换。
    在市场竞争方面,NTD5865NL 以其出色的性能和高可靠性,在开关电源、负载管理等工业和消费电子领域占据了一席之地。

    4. 应用案例和使用建议


    NTD5865NL 在多种应用中表现出色,例如:
    - DC-DC 转换器:其低 RDS(on) 特性可以显著降低功耗并提高效率。
    - 电机驱动:快速开关特性和高电流承载能力使其适合控制电机的速度和方向。
    - 电池管理系统:低功耗和高可靠性的组合非常适合用于监测和保护电池组。
    使用建议:
    - 确保 PCB 布局合理,尽量减少寄生电感,以进一步提升开关性能。
    - 对于高频应用,建议使用较大的栅极电阻(RG=1.3Ω)来优化开关时间。

    5. 兼容性和支持


    NTD5865NL 支持标准的直插式封装(IPAK)和表面贴装封装(DPAK),具有良好的互换性。ON Semiconductor 提供全面的技术支持和产品文档,确保用户能够顺利集成该产品到其设计方案中。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时过热 | 确保散热设计良好,增加散热片或优化 PCB 布局。 |
    | 栅极振荡 | 添加缓冲电路或减小栅极电阻。 |
    | 导通电阻过高 | 检查栅极电压是否达到要求(>10V)。 |

    7. 总结和推荐


    NTD5865NL 是一款优秀的功率 MOSFET,以其低栅极电荷、快速开关特性和高可靠性在市场上脱颖而出。其卓越的性能使其成为许多电力电子应用的理想选择。如果您的项目需要高效能、低功耗和高可靠性的 MOSFET,强烈推荐考虑 NTD5865NL。

NTD5865NLT4G参数

参数
Vds-漏源极击穿电压 60V
Rds(On)-漏源导通电阻 16mΩ@ 20A,10V
Vgs-栅源极电压 20V
通道数量 1
Ciss-不同 Vds 时的输入最大电容 1.4nF@25V
配置 独立式
Id-连续漏极电流 46A
最大功率耗散 71W(Tc)
FET类型 1个N沟道
Vgs(th)-栅源极阈值电压 2V@ 250µA
栅极电荷 29nC@ 10 V
6.73mm(Max)
6.22mm(Max)
2.51mm(Max)
通用封装 2500,TO-252
安装方式 贴片安装
零件状态 停产
包装方式 散装,卷带包装

NTD5865NLT4G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTD5865NLT4G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTD5865NLT4G NTD5865NLT4G数据手册

NTD5865NLT4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.4606
200+ ¥ 3.3222
1000+ ¥ 3.2668
3000+ ¥ 3.1838
库存: 278
起订量: 50 增量: 2500
交货地:
最小起订量为:50
合计: ¥ 173.03
直接购买
加入购物车
