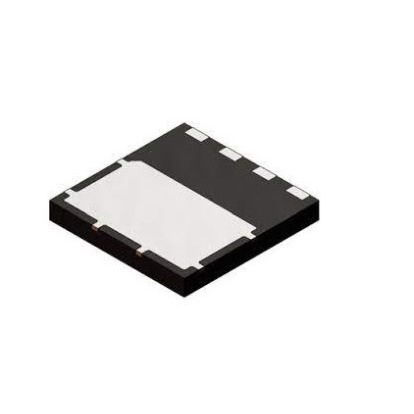

NTMT125N65S3H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管 SUPERFET III系列, Vds=650 V, 24 A, TDFN4封装, 表面贴装, 8引脚
供应商型号: NTMT125N65S3H
供应商: 国内现货
标准整包数: 2
ON SEMICONDUCTOR 场效应管(MOSFET) NTMT125N65S3H

NTMT125N65S3H概述


    产品简介


    NTMT125N65S3H MOSFET
    NTMT125N65S3H 是来自安森美(ON Semiconductor)的新一代高压超级结(Super-Junction)MOSFET 系列。该系列采用了电荷平衡技术,旨在提供出色的低导通电阻(RDS(on))和更低的栅极电荷性能。这种先进的技术不仅能减少导通损耗,还能够提供卓越的开关性能,耐受极端的dv/dt速率,使其适用于多种AC/DC电源转换应用,从而实现系统的小型化和高效率。
    主要功能
    - 采用超级结技术实现高效能。
    - 具有超低导通电阻(RDS(on))。
    - 低栅极电荷,有利于降低开关损耗。
    应用领域
    - 电信/服务器电源供应
    - 工业电源供应
    - 不间断电源(UPS)/太阳能逆变器

    技术参数


    基本电气特性
    - 最大耐压(VDSS):650 V
    - 导通电阻(RDS(on)):108 mΩ 至 125 mΩ
    - 持续电流(ID):24 A
    - 单脉冲雪崩能量(EAS):216 mJ
    动态特性
    - 输入电容(Ciss):2200 pF
    - 输出电容(Coss):34 pF
    - 总栅极电荷(Qg):44 nC
    热特性
    - 结到壳体的热阻(RθJC):最大0.73°C/W
    - 结到环境的热阻(RθJA):最大45°C/W

    产品特点和优势


    特点
    - 采用高性能超级结技术,具备低导通电阻和低栅极电荷。
    - 超薄表面贴装封装(Power88),具有低源极引线电感和分离的功率和驱动源极。
    - 无铅且符合RoHS标准。
    优势
    - 高效能和低损耗,适合各种应用。
    - 具有出色的热管理和可靠性。
    - 小巧轻便的设计,便于系统集成。

    应用案例和使用建议


    应用案例
    - 电信/服务器电源:用于各类通信和服务器电源模块中,实现高效转换。
    - 工业电源:应用于工业自动化设备中,提供可靠的电力转换解决方案。
    - 太阳能逆变器:作为关键组件,将太阳能电池板的直流电转换为交流电。
    使用建议
    - 在设计电路时,需要考虑散热问题,尤其是在高功率应用中。
    - 应用时注意确保器件的电气参数符合要求,如使用适当的栅极电阻以防止过度开关应力。
    - 对于高频应用,需考虑输出电容对整体性能的影响。

    兼容性和支持


    兼容性
    - 该产品与大多数标准电路板和焊接工艺兼容。
    - 与现有的电源转换器和其他电力电子设备兼容,易于集成。
    支持和维护
    - 安森美提供详尽的技术文档和支持服务。
    - 如需进一步技术支持,可联系当地的销售代表或访问官方网站获取更多信息。

    常见问题与解决方案


    问题一:过温保护失效怎么办?
    - 解决方案:检查散热设计是否合理,增加散热片或风扇改善散热效果。
    问题二:开关频率过高导致栅极振荡怎么办?
    - 解决方案:增加栅极电阻值,减缓栅极信号上升沿,降低振荡幅度。

    总结和推荐



    总结


    NTMT125N65S3H MOSFET 以其高效的性能、紧凑的设计和可靠的稳定性,在多种电源转换应用中表现出色。其超低的导通电阻和栅极电荷使其成为高效率电源设计的理想选择。
    推荐
    基于其出色的技术参数和广泛的应用范围,强烈推荐给需要高效电源转换解决方案的设计工程师。无论是在工业、电信还是太阳能等领域,这款MOSFET都是值得信赖的选择。

NTMT125N65S3H参数

参数
Id-连续漏极电流 24A
Vds-漏源极击穿电压 650V
配置 -
Ciss-不同 Vds 时的输入最大电容 2.2nF@ 400V
通道数量 -
最大功率耗散 171W
FET类型 1个N沟道
Rds(On)-漏源导通电阻 125mΩ@ 10V
栅极电荷 44nC@ 10V
Vgs(th)-栅源极阈值电压 4V
Vgs-栅源极电压 30V
通用封装 TDFN-4
安装方式 贴片安装

NTMT125N65S3H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMT125N65S3H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMT125N65S3H NTMT125N65S3H数据手册
