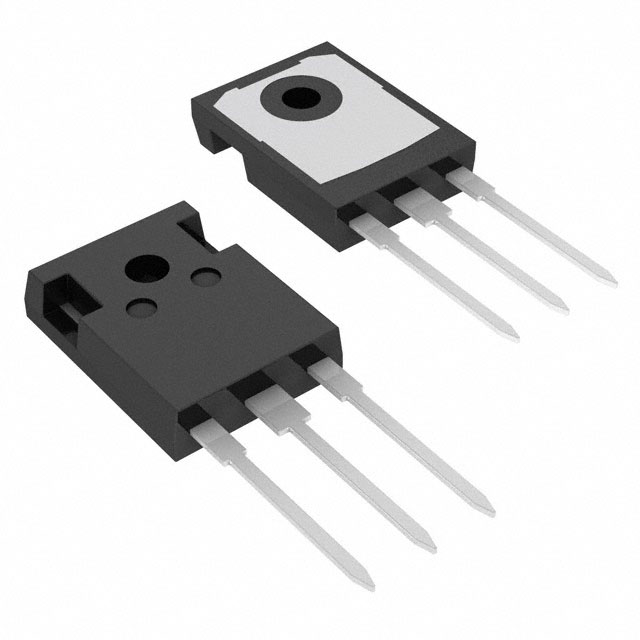

FGH60N60SFDTU

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: onsemi IGBT, 最大 600 V, 最大 120 A
供应商型号: FGH60N60SFDTU
供应商: 云汉优选
标准整包数: 1800
ON SEMICONDUCTOR IGBT单管 FGH60N60SFDTU

FGH60N60SFDTU概述

    FGH60N60SFD 600 V, 60 A Field Stop IGBT 技术手册概述

    产品简介


    FGH60N60SFD 是一款600V耐压,60A电流能力的场截止型绝缘栅双极晶体管(IGBT)。该产品采用了Fairchild的创新场截止技术,为太阳能逆变器、不间断电源(UPS)、焊接机和功率因数校正(PFC)应用提供了优异的性能。其高电流处理能力、低导通电压、高输入阻抗和快速开关特性使其成为各类高功率转换和控制电路的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCES| - | 600 | - | V |
    | VGES| -20 | - | 20 | V |
    | IC| - | 120 | - | A |
    | IC(脉冲)| - | 180 | - | A |
    | PD| - | 378 | - | W |
    | RθJC(IGBT)| - | 0.33 | - | °C/W |
    | RθJA| - | 40 | - | °C/W |
    | VF| - | 2.0 | 2.6 | V |

    产品特点和优势


    1. 高电流能力:能承受高达60A的连续电流和180A的脉冲电流。
    2. 低饱和电压:导通时饱和电压低至2.3V(在IC=60A,VGE=15V条件下),降低损耗。
    3. 高输入阻抗:便于驱动且减少误触发的可能性。
    4. 快速开关:优秀的动态特性,能够快速响应并减少开关损耗。
    5. 环保:符合RoHS标准,适合绿色能源应用。

    应用案例和使用建议


    - 太阳能逆变器:利用其高效率和低损耗特性,适用于将太阳能电池板产生的直流电转换为交流电。
    - UPS系统:提供可靠的电力保护,确保关键设备在电力中断时能够持续运行。
    - 焊接设备:高电流和高可靠性使它成为焊接过程中的理想选择。
    - 功率因数校正(PFC):提升系统能效,减少电力浪费。
    使用建议:
    - 在使用过程中,确保按照手册推荐的条件进行连接和操作,以实现最佳性能。
    - 在复杂的应用场景下,如高温或低温环境,需要适当调整IGBT的工作参数,以确保稳定性和安全性。

    兼容性和支持


    FGH60N60SFD与多种电源和控制电路兼容,方便集成到现有的系统中。Fairchild Semiconductor(现ON Semiconductor)提供详尽的技术支持和产品文档,包括设计指南和故障排除手册。

    常见问题与解决方案


    - 问题:IGBT过热
    - 解决办法:检查散热设计是否充分,确保适当的热管理措施,如加装散热片或使用风扇冷却。

    - 问题:IGBT不能正常工作
    - 解决办法:确认IGBT接线正确,检查控制信号是否符合要求,同时检查是否存在外部干扰因素。

    总结和推荐


    总体而言,FGH60N60SFD是一款高性能的场截止型IGBT,具备出色的电气特性和强大的应用能力。无论是在太阳能逆变器还是其他高功率场合,它的高效、可靠和易用性都使得其在市场上具备很强的竞争优势。因此,我强烈推荐此产品给需要高性能IGBT的应用开发人员。

FGH60N60SFDTU参数

参数
配置 独立式
集电极电流 120A
最大功率耗散 378W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 2.3V
长*宽*高 15.62mm*4.7mm*24.38mm
通用封装 TO-247-3
安装方式 通孔安装
零件状态 最后售卖
包装方式 管装

FGH60N60SFDTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FGH60N60SFDTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR FGH60N60SFDTU FGH60N60SFDTU数据手册

FGH60N60SFDTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ ¥ 45.2
3600+ ¥ 42.6688
7200+ ¥ 41.9456
14400+ ¥ 41.2224
库存: 1800
起订量: 1800 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 81360
直接购买
加入购物车
