FDMC86139P

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR

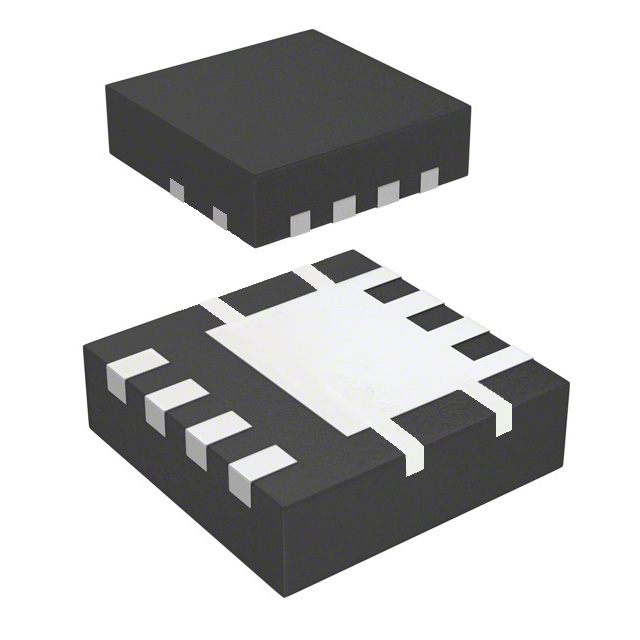

产品描述: onsemi P沟道增强型MOS管 PowerTrench系列, Vds=100 V, 4.4 A, Power 33封装, 表面贴装, 8引脚
供应商型号: 31M-FDMC86139P
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FDMC86139P

FDMC86139P概述


    产品简介


    FDMC86139P 是一款P通道MOSFET,采用onsemi先进的POWERTRENCH技术制造。此技术特别设计以降低导通电阻(rDS(on)),优化开关性能。FDMC86139P 主要应用于主动钳位开关和负载开关等场合,适用于需要快速切换的应用场景。

    技术参数


    - 最大rDS(on):67 mΩ (VGS = -10 V, ID = -4.4 A)
    - 最大rDS(on):89 mΩ (VGS = -6 V, ID = -3.6 A)
    - 击穿电压(BVDSS):100 V
    - 连续漏极电流(ID):-15 A (TA = 25°C)
    - 单脉冲雪崩能量(EAS):121 mJ
    - 功率耗散(PD):40 W (TA = 25°C)
    - 热阻(RθJA):53°C/W
    - 存储温度范围:-55°C至+150°C

    产品特点和优势


    FDMC86139P 具有低导通电阻和高效率的优点,适合高速开关应用和负载开关应用。此产品经过100%UIL测试,确保可靠性。此外,它采用无铅且符合RoHS标准的设计,绿色环保,具有很好的市场竞争力。

    应用案例和使用建议


    FDMC86139P 常用于主动钳位开关和负载开关,如图1所示。在实际应用中,根据不同的电路需求选择合适的栅极电压(VGS)和漏极电流(ID)。例如,在低电流应用场景中,可以选用较低的栅极电压,以减小功耗。为了确保最佳性能,建议进行详细的电路仿真和实验验证。

    兼容性和支持


    FDMC86139P 可与其他电子元器件和设备兼容,特别是那些采用相同封装标准的组件。厂商提供了详细的技术支持文档和在线资源,用户可以通过电话或电子邮件获得技术支持。此外,还提供相关的应用笔记和测试报告,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:在高频率开关时出现过热现象。
    解决方法:增加散热片,或者使用更大的PCB面积来增强散热效果。

    2. 问题:在高电压条件下,器件损坏。
    解决方法:检查电路设计,确保输入电压不超过器件的额定值。

    3. 问题:漏极电流波动大。
    解决方法:检查电源稳定性,增加电容滤波,确保稳定的电源输入。

    总结和推荐


    FDMC86139P 是一款高性能的P通道MOSFET,具备低导通电阻和优秀的开关性能,非常适合应用于高速开关和负载开关领域。虽然其价格可能略高于其他同类产品,但其出色的性能和可靠性使其成为许多应用场景的理想选择。我们强烈推荐使用FDMC86139P,尤其是对于对性能要求较高的应用场合。

FDMC86139P参数

参数
通道数量 1
Id-连续漏极电流 4.4A,15A
Vgs(th)-栅源极阈值电压 4V@ 250µA
Vds-漏源极击穿电压 100V
Ciss-不同 Vds 时的输入最大电容 1.335nF@50V
栅极电荷 22nC@ 10 V
Vgs-栅源极电压 25V
最大功率耗散 2.3W(Ta),40W(Tc)
Rds(On)-漏源导通电阻 67mΩ@ 4.4A,10V
配置 独立式quaddraintriplesource
FET类型 1个P沟道
长*宽*高 3.3mm*3.3mm*750μm
通用封装 MLP-8
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC86139P厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC86139P数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC86139P FDMC86139P数据手册

FDMC86139P封装设计

查看详情并下载
Symbol
Footprint
3D Model
