US1FFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 300V 30A 50ns 5μA 1A 独立式 SOD-123FA 贴片安装
供应商型号: 3368082
供应商: 海外现货
标准整包数: 5

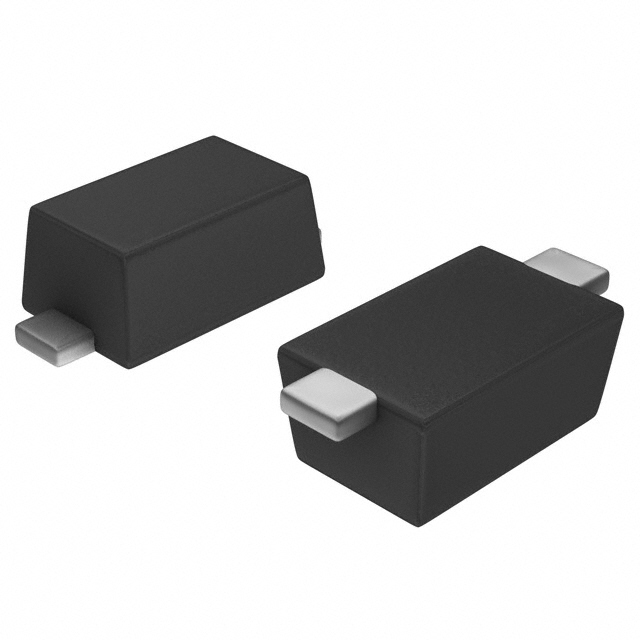

ON SEMICONDUCTOR 整流二极管/整流桥 US1FFA

US1FFA概述

    超快表面贴装整流器技术手册

    产品简介


    超快表面贴装整流器(US1AFA-US1MFA)是一种高效能的电子元器件,主要用于各种电源转换和电路保护的应用场景。该产品采用玻璃钝化芯片结设计,能够提供低功率损耗、高效率的整流功能。典型的应用领域包括通信设备、汽车电子、工业控制等领域。

    技术参数


    | 参数 | 值(单位) |

    | 重复峰值反向电压 | 50-1000V |
    | 正向平均电流 | 1A |
    | 峰值正向浪涌电流 | 30A |
    | 玻璃钝化芯片结 | 高可靠性 |
    | 反向恢复时间 | 50-75ns |
    | 最大瞬时正向压降 | 0.95-1.70V |
    | 最大反向电流 | 150μA (TJ=125°C) |
    | 典型结电容 | 15-20pF |
    | 最大热阻 | 21°C/W |

    产品特点和优势


    超快表面贴装整流器具有以下独特功能和优势:
    1. 高效率:通过低功率损耗和快速反向恢复时间实现高效率。
    2. 高可靠性:玻璃钝化芯片结和高耐温范围(-55到+150°C),确保长期稳定运行。
    3. 高抗浪涌能力:可承受高达30A的峰值正向浪涌电流。
    4. 环境友好:无铅、无卤素、符合RoHS标准。
    5. 质量认证:UL 94V-0防火等级和PPAP认证,适用于汽车和其他要求严格的行业。

    应用案例和使用建议


    该产品广泛应用于多种电子设备中,例如电源适配器、充电器、电机驱动器等。例如,在通信基站中,超快表面贴装整流器可用于电源转换,保证信号传输的稳定性。在汽车电子中,该产品可用于电池管理和充电系统。
    使用建议:
    - 在设计电路时,要确保反向电压不超过规定的最大值,避免击穿。
    - 对于需要高可靠性的应用场景,可以选择具有更高反向电压额定值的产品。

    兼容性和支持


    超快表面贴装整流器采用SOD-123FL封装,易于焊接和自动化生产。它们与市面上大多数标准电路板兼容,且符合汽车行业的特殊要求(如AEC-Q101认证)。厂商提供了全面的技术支持,包括在线文档、技术咨询和技术培训。

    常见问题与解决方案


    1. 问题:产品在高温环境下性能下降。
    - 解决方法:确保散热良好,可以考虑增加散热片或优化电路布局。

    2. 问题:产品出现过热现象。
    - 解决方法:检查电路设计是否合理,适当调整散热措施。

    3. 问题:产品在高温条件下反向电流增大。
    - 解决方法:确保在规定的温度范围内使用,并选择合适的型号以适应具体应用需求。

    总结和推荐


    超快表面贴装整流器US1AFA-US1MFA凭借其高效能、高可靠性和广泛的应用范围,在现代电子设备中展现出巨大的优势。它们特别适合需要高效率和稳定性的应用场景。对于寻求高性能电子元件的工程师和设计师来说,这款产品是一个非常理想的选择。我们强烈推荐在相关应用中使用该产品。
    以上是关于超快表面贴装整流器的技术手册摘要。希望这些信息对您的项目有所帮助。

US1FFA参数

参数
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 300V
反向恢复时间 50ns
正向浪涌电流 30A
配置 独立式
2.9mm(Max)
1.9mm(Max)
1.43mm(Max)
通用封装 SOD-123FA
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

US1FFA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

US1FFA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR US1FFA US1FFA数据手册

US1FFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.7079
10+ ¥ 1.3456
100+ ¥ 1.2421
500+ ¥ 1.1386
3000+ ¥ 1.1386
9000+ ¥ 1.1179
24000+ ¥ 1.1179
45000+ ¥ 1.1179
库存: 42
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.45
