FFSP15120A

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 1.2KV 115A 200μA 15A 独立式 TO-220-2L 通孔安装
供应商型号: AV-E-FFSP15120A
供应商: Avnet
标准整包数: 50

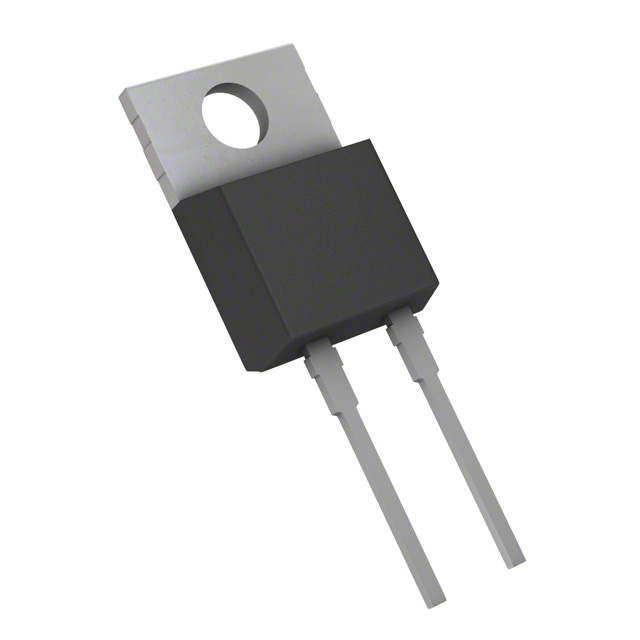

ON SEMICONDUCTOR 整流二极管/整流桥 FFSP15120A

FFSP15120A概述

    硅碳化物肖特基二极管FFSP15120A

    产品简介


    硅碳化物(SiC)肖特基二极管是利用全新技术制造的电子元器件。与传统硅基材料相比,这些二极管具有更优异的开关性能和更高的可靠性。它们不具有反向恢复电流,并且具有温度独立的开关特性及出色的热性能,被视为新一代的功率半导体器件。系统收益包括最高效率、更快的工作频率、增加的功率密度、减少的电磁干扰、以及减小的系统尺寸和成本。适用范围广泛,可用于通用目的,太阳能逆变器,不间断电源(UPS)等领域。

    技术参数


    - 最大结温:175°C
    - 单脉冲雪崩能量:145 mJ
    - 高瞬态浪涌电流能力
    - 正温度系数
    - 易于并联
    - 反向恢复/正向恢复不存在
    - 无铅,无卤素,无BFR且符合RoHS标准
    电气特性:
    - 峰值重复反向电压 (VRRM):1200 V
    - 单脉冲雪崩能量 (EAS):145 mJ
    - 连续整流正向电流 (IF):15 A
    - 最大非重复正向浪涌电流 (IF,Max):25°C时为920 A,150°C时为870 A
    - 半正弦脉冲非重复前向浪涌电流 (IF,SM):115 A
    - 重复前向浪涌电流 (IF,RM):50 A
    - 最大功耗 (PTOT):25°C时为300 W,150°C时为50 W
    - 操作和存储温度范围 (TJ, TSTG):-55至+175°C
    热特性:
    - 结到外壳热阻抗最大 (RJC):0.5°C/W
    电学特性:
    - 正向电压 (VF):在25°C时为1.45-1.75 V;在125°C时为1.7-2.0 V;在175°C时为2.0-2.4 V
    - 反向电流 (IR):在25°C时为200 μA;在125°C时为300 μA;在175°C时为400 μA
    - 总电容性电荷 (QC):在800 V时为95 nC
    - 电容性电容 (C):在1 V,100 kHz下为936 pF;在400 V,100 kHz下为86 pF;在800 V,100 kHz下为68 pF

    产品特点和优势


    - 超过常规硅材料的开关性能和更高可靠性。
    - 无反向恢复电流,温度独立的开关特性。
    - 优秀的热性能,确保在高温环境下稳定运行。
    - 正温度系数和易于并联的功能提升了系统的灵活性。
    - 无铅、无卤素、无BFR且符合RoHS标准,满足环保要求。

    应用案例和使用建议


    硅碳化物肖特基二极管在多种应用中表现出色,如通用电源管理、太阳能逆变器、不间断电源(UPS)等。例如,在太阳能逆变器中,它可以提高转换效率并减少电磁干扰。在使用过程中,为了确保最佳性能,应根据制造商推荐的操作条件进行操作,并考虑适当的散热措施以防止高温导致的性能下降。

    兼容性和支持


    该产品采用TO-220-2LD封装,与现有电源管理系统和其他相关设备高度兼容。ON Semiconductor公司提供详尽的技术支持,包括数据表中的详细订购和运输信息,确保客户能够获得必要的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查电源连接和配置 |
    | 温度过高 | 使用适当散热措施 |
    | 性能不稳 | 确认操作在推荐条件下 |

    总结和推荐


    总体来看,硅碳化物肖特基二极管FFSP15120A是一款高性能的功率半导体器件,具备出色的开关性能、高可靠性以及广泛的适用性。考虑到其优越的电气特性和热性能,该产品非常适合作为关键部件用于高效能的电力电子应用。强烈推荐在需要高性能、低损耗的应用中使用该产品。

FFSP15120A参数

参数
Ir - 反向电流 200μA
Vr-反向电压 1.2KV
反向恢复时间 -
正向浪涌电流 115A
配置 独立式
If - 正向电流 15A
通用封装 TO-220-2L
安装方式 通孔安装
零件状态 在售
包装方式 管装

FFSP15120A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSP15120A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSP15120A FFSP15120A数据手册

FFSP15120A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 8.8125 ¥ 76.6688
200+ $ 5.2576 ¥ 45.7411
350+ $ 5.1414 ¥ 44.7302
500+ $ 5.0307 ¥ 43.7671
750+ $ 4.4034 ¥ 38.3096
库存: 800
起订量: 100 增量: 50
交货地:
最小起订量为:50
合计: ¥ 3833.44
