FFP08S60SNTU

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 600V 60A 32ns 100μA 8A 独立式 TO-220-2L 通孔安装 9.9mm*4.5mm*9.2mm
供应商型号: FL-FFP08S60SNTU
供应商: 海外现货
标准整包数: 1

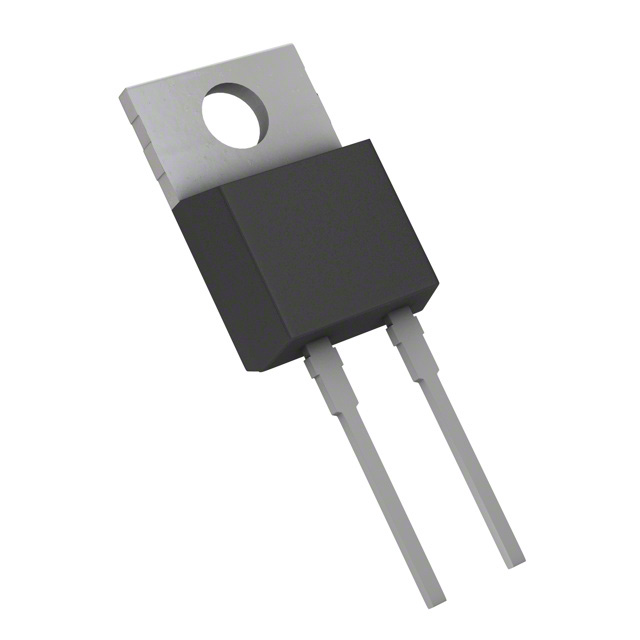

ON SEMICONDUCTOR 整流二极管/整流桥 FFP08S60SNTU

FFP08S60SNTU概述

    电子元器件产品技术手册:FFP08S60SN STEALTH™ II 二极管

    1. 产品简介


    FFP08S60SN STEALTH™ II 二极管是一种硅氮化物钝化离子注入外延平面结构的二极管,专为开关电源和其它功率切换应用设计。作为飞兆半导体产品的一部分,它现已被并入安森美(ON Semiconductor)。
    - 产品类型:二极管
    - 主要功能:软恢复特性的反向恢复、高可靠性、低存储电荷和高速恢复。
    - 应用领域:通用、开关模式电源系统(SMPS)、功率开关电路、连续模式功率因数校正电路中的续流二极管。

    2. 技术参数


    - 峰值重复反向电压 (VRRM):600V
    - 工作峰值反向电压 (VRWM):600V
    - 直流阻断电压 (VR):600V
    - 平均整流正向电流 (IF(AV)):8A (TC = 89°C)
    - 非重复峰值浪涌电流 (IFSM):60A
    - 最大热阻 (RθJC):3.6°C/W
    - 典型前向电压 (VFM):3.4V (TC = 25°C)
    - 典型反向恢复时间 (trr):25ns (IF = 8A, diF/dt = 200A/μs, VR = 390V, TC = 25°C)

    3. 产品特点和优势


    - 改进的dv/dt能力:确保高效稳定运行。
    - RoHS合规:符合环保标准。
    - 软恢复特性:减少电磁干扰和噪声。
    - 高可靠性:适用于极端环境下的工业应用。

    4. 应用案例和使用建议


    - 通用开关电源:软恢复特性减少开关损耗,提高效率。
    - 功率因数校正:在连续模式下工作时,减少存储电荷,提高整体性能。
    使用建议:
    - 确保应用环境温度在-65°C至+175°C之间。
    - 注意散热管理,以防止过热影响性能。

    5. 兼容性和支持


    - 兼容性:与各种电源和功率转换设备兼容。
    - 支持:提供全面的技术文档和客户支持服务。

    6. 常见问题与解决方案


    - 问题1:反向恢复时间过长?
    - 解决办法:检查电路布局和连接是否正确,必要时增加去耦电容。
    - 问题2:发热过多?
    - 解决办法:改善散热措施,例如添加散热片或优化气流设计。

    7. 总结和推荐


    综合评估:
    - 优点:具备出色的软恢复特性,高可靠性,适合多种工业应用。
    - 推荐:强烈推荐用于需要高效、可靠性能的开关电源和功率转换电路中。
    此产品凭借其优良的设计和高性能,在同类产品中具有明显的优势,是理想的功率二极管选择。

FFP08S60SNTU参数

参数
配置 独立式
If - 正向电流 8A
Ir - 反向电流 100μA
Vr-反向电压 600V
反向恢复时间 32ns
正向浪涌电流 60A
长*宽*高 9.9mm*4.5mm*9.2mm
通用封装 TO-220-2L
安装方式 通孔安装
零件状态 停产
包装方式 管装

FFP08S60SNTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFP08S60SNTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFP08S60SNTU FFP08S60SNTU数据手册

FFP08S60SNTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.891 ¥ 7.4933
库存: 1000
起订量: 674 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.49
