BC848BMTF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: NPN 310mW 5V 15nA 30V 30V 100mA SOT-23-3 贴片安装 2.92mm*1.3mm*930μm
供应商型号: CY-BC848BMTF
供应商: Avnet
标准整包数: 1

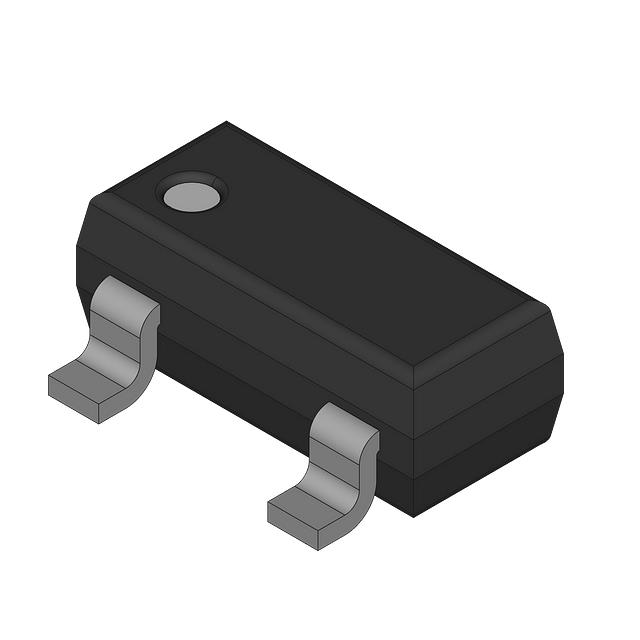

ON SEMICONDUCTOR 三极管(BJT) BC848BMTF

BC848BMTF概述

    # BC846 / BC847 / BC848 / BC850 — NPN Epitaxial Silicon Transistor

    产品简介


    BC846、BC847、BC848 和 BC850 是由 ON Semiconductor 生产的 NPN 型晶圆硅晶体管。这些晶体管广泛应用于开关和放大器电路,适用于自动插入厚膜和薄膜电路。BC850 具有低噪声特性,可作为 BC856、BC857、BC858、BC859 和 BC860 的互补品。

    技术参数


    以下是这些晶体管的主要技术规格和技术特性:
    绝对最大额定值
    - 集电极-基极电压(VCBO):BC846 = 80 V;BC847/BC850 = 50 V;BC848 = 30 V
    - 集电极-发射极电压(VCEO):BC846 = 65 V;BC847/BC850 = 45 V;BC848 = 30 V
    - 发射极-基极电压(VEBO):BC846/BC847 = 6 V;BC848/BC850 = 5 V
    - 集电极电流(IC):100 mA
    - 结温(TJ):150°C
    - 存储温度范围(TSTG):-65°C 至 +150°C
    热特性
    - 功率耗散(PD):310 mW
    - 热阻(RθJA):403 °C/W
    电气特性
    - 集电极截止电流(ICBO):≤ 15 nA
    - 直流电流增益(hFE):110 ~ 800
    - 集电极-发射极饱和电压(VCE(sat)):90 ~ 600 mV
    - 基极-发射极饱和电压(VBE(sat)):700 ~ 900 mV
    - 基极-发射极导通电压(VBE(on)):580 ~ 720 mV
    - 电流增益带宽积(fT):300 MHz
    - 输出电容(Cob):3.5 ~ 6.0 pF
    - 输入电容(Cib):9 pF
    - 噪声系数(NF):1.2 ~ 10 dB

    产品特点和优势


    这些晶体管具有多种独特功能和优势:
    - 高直流电流增益(hFE):确保了良好的放大能力。
    - 低噪声特性:特别适合于对噪声敏感的应用。
    - 快速响应时间:能够迅速切换,适用于高频应用。
    - 适用于自动化电路插入:可以方便地安装到不同的电路板上。
    - 广泛的温度适应性:能够在极端温度条件下稳定运行。

    应用案例和使用建议


    这些晶体管广泛应用于各种电子设备中,如汽车电子、家用电器和消费电子产品。例如,在音频放大器中,BC850 的低噪声特性使其成为理想选择。
    使用建议
    - 在使用这些晶体管时,注意它们的工作温度范围,以确保可靠运行。
    - 确保集电极-发射极电压(VCEO)不超过规定值,以避免损坏。
    - 对于高频应用,应考虑输出电容(Cob)和输入电容(Cib)的影响。

    兼容性和支持


    这些晶体管与现有的标准插件兼容,适用于大多数通用电路板。ON Semiconductor 提供全面的技术支持和售后服务,帮助客户解决问题并确保产品顺利运行。

    常见问题与解决方案


    - 问题:晶体管发热过高。
    解决方案:检查散热片是否正确安装,确保足够的空气流动。
    - 问题:晶体管不工作。
    解决方案:确认接线是否正确,检查是否存在短路或开路情况。
    - 问题:输出信号失真。
    解决方案:调整输入信号的幅度和频率,确保在晶体管的线性范围内工作。

    总结和推荐


    BC846、BC847、BC848 和 BC850 是性能优异的 NPN 晶体管,具有出色的电流增益和低噪声特性。它们适用于各种开关和放大器应用,特别是在需要高可靠性和温度适应性的场合。我们强烈推荐这些晶体管用于高要求的电子设计项目。

BC848BMTF参数

参数
最大集电极发射极饱和电压 600mV@ 5mA,100mA
VEBO-最大发射极基极电压 5V
VCBO-最大集电极基极电压 30V
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 310mW
集电极截止电流 15nA
集电极电流 100mA
VCEO-集电极-发射极最大电压 30V
晶体管类型 NPN
长*宽*高 2.92mm*1.3mm*930μm
通用封装 SOT-23-3
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

BC848BMTF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

BC848BMTF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR BC848BMTF BC848BMTF数据手册

BC848BMTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0199 ¥ 0.1683
库存: 146475
起订量: 5942 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 841.5
