FDMC86160

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 2.3W(Ta),54W(Tc) 20V 4V@ 250µA 22nC@ 10 V 1个N沟道 100V 14mΩ@ 9A,10V 9A,43A 1.29nF@50V 贴片安装 3.3mm(长度)*3.3mm(宽度)
供应商型号: FDMC86160
供应商: 国内现货
标准整包数: 999

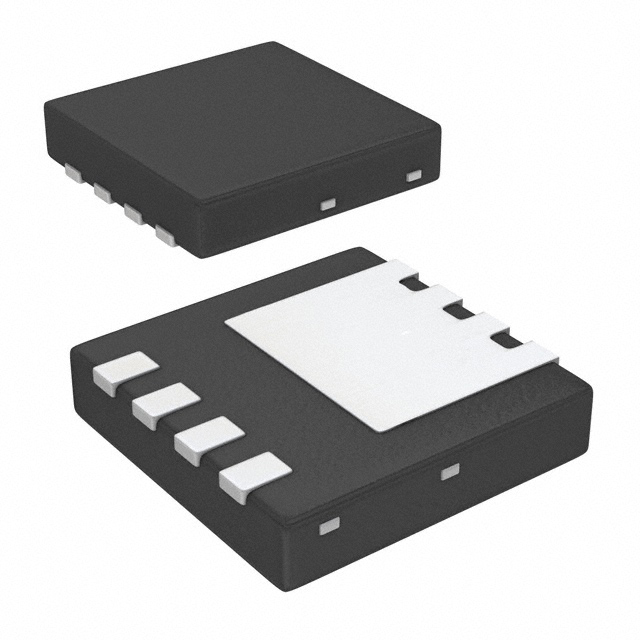

ON SEMICONDUCTOR 场效应管(MOSFET) FDMC86160

FDMC86160概述

    FDMC86160 N-Channel Shielded Gate PowerTrench® MOSFET

    产品简介


    FDMC86160是一款由Fairchild Semiconductor公司(现为ON Semiconductor的一部分)生产的N沟道屏蔽栅极PowerTrench® MOSFET。这种MOSFET以其低导通电阻(rDS(on))而著称,适用于需要高效能和小型化的高电流应用。主要应用场景包括桥式拓扑结构、同步整流以及并联操作等功能。

    技术参数


    - 额定电压:100V
    - 最大连续漏极电流:43A(在TC=25°C时)
    - 最大导通电阻:14mΩ(在VGS=10V,ID=9A时)
    - 热阻抗:RθJC = 2.3°C/W,RθJA = 53°C/W
    - 单脉冲雪崩能量:181mJ
    - 正向二极管压降:0.72V至1.3V(在IS=1.9A至9A时)

    产品特点和优势


    - 先进的Shielded Gate技术:提供较低的导通电阻,提高了效率。
    - 低导通电阻:在VGS=10V和ID=9A条件下,rDS(on)=14mΩ,这使得它特别适合要求低电阻的应用。
    - 高温下的稳定性能:即使在高达125°C的工作温度下,仍能保持优异的性能。
    - 符合RoHS标准:环保设计,不含铅且符合RoHS规定。

    应用案例和使用建议


    FDMC86160广泛应用于电源管理电路中,如VRM(Voltage Regulator Module)、POL(Point of Load)等。对于需要高性能、低损耗的应用,如数据中心服务器电源系统、通信设备和工业自动化控制,这款MOSFET是理想的选择。
    - 使用建议:在高温环境下工作时,确保良好的散热措施,以避免热失控现象。在设计电路时,需注意其栅极电荷量和开关时间,以优化整体系统的性能。

    兼容性和支持


    FDMC86160可以直接替换其他兼容的MOSFET型号。ON Semiconductor提供了详尽的技术支持文档,并可通过其官网获取最新的产品更新和应用指南。

    常见问题与解决方案


    - 问题1:如何选择合适的栅极电阻?
    - 解答:根据具体应用的开关频率选择适当的栅极电阻值。较高的电阻会增加开关损耗,但可以减少EMI。
    - 问题2:长时间在高温下工作会导致什么问题?
    - 解答:持续高温会增加功耗和温升,导致性能下降。因此,建议使用散热片或强制风冷来维持最佳工作温度。

    总结和推荐


    FDMC86160凭借其优秀的性能和可靠性,非常适合用于需要低导通电阻和高效率的应用场合。结合其出色的高温性能和绿色环保的设计,这款MOSFET是一个非常值得推荐的产品。在选择使用时,建议详细阅读技术手册,并根据具体应用需求进行验证和调整。

FDMC86160参数

参数
FET类型 1个N沟道
Rds(On)-漏源导通电阻 14mΩ@ 9A,10V
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 20V
Vgs(th)-栅源极阈值电压 4V@ 250µA
通道数量 1
配置 独立式
最大功率耗散 2.3W(Ta),54W(Tc)
Ciss-不同 Vds 时的输入最大电容 1.29nF@50V
栅极电荷 22nC@ 10 V
Id-连续漏极电流 9A,43A
长*宽*高 3.3mm(长度)*3.3mm(宽度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FDMC86160厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMC86160数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FDMC86160 FDMC86160数据手册

FDMC86160封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
999+ ¥ 7.7
1998+ ¥ 7.7
3996+ ¥ 7.7
7992+ ¥ 7.7
库存: 3000
起订量: 999 增量: 999
交货地:
最小起订量为:999
合计: ¥ 7692.3
直接购买
加入购物车
