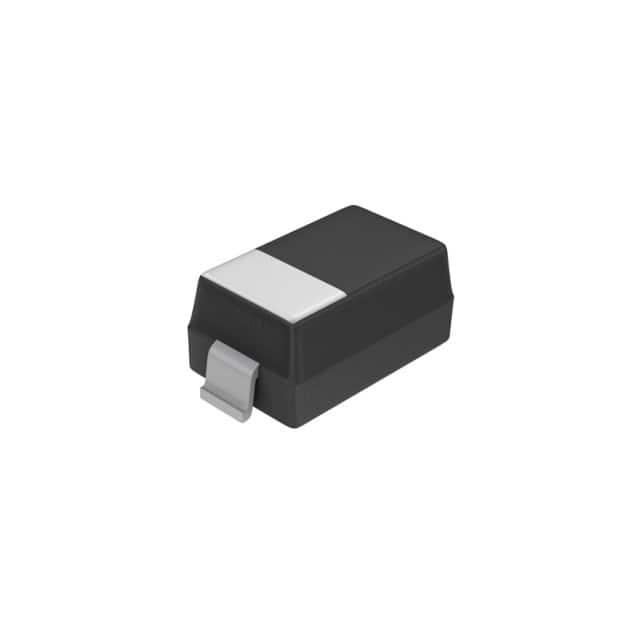

NRVBA340NT3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 100A 300μA 3A SMA(DO-214AC) 贴片安装
供应商型号: NRVBA340NT3G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVBA340NT3G

NRVBA340NT3G概述

    电子元器件技术手册:MBRA340T3G/SMA

    产品简介


    MBRA340T3G是一款表面贴装型肖特基功率整流器,采用SMA封装。它基于肖特基势垒原理,在大区域金属-硅功率二极管中实现高效整流。其设计用于低电压、高频率整流应用,并适用于需要紧凑尺寸和重量的应用场合。MBRA340T3G特别适合表面贴装应用,如自由轮转和极性二极管,具有体积小、重量轻的优点。

    技术参数


    - 峰值重复反向电压(VRRM): 40V
    - 最大平均整流正向电流(IO): 3.0A
    - 非重复峰值浪涌电流(IFSM): 100A
    - 存储/操作外壳温度(Tstg, TC): -55°C 至 +150°C
    - 工作结温(TJ): -55°C 至 +150°C
    - 电压变化率(dv/dt): 10,000V/μs
    - 热阻(RθJL): 15°C/W
    - 热阻(RθJA): 81°C/W

    产品特点和优势


    1. 紧凑型表面贴装封装:带有J弯引脚,方便自动化处理。
    2. 高稳定性氧化层保护结:确保长期可靠运行。
    3. 非常低的正向压降:降低功耗,提高效率。
    4. 应力保护防护环:提供额外保护,延长使用寿命。
    5. 符合RoHS标准:无铅、无卤素/无BFR,环保材料。

    应用案例和使用建议


    MBRA340T3G广泛应用于各种电路设计中,尤其是在低电压和高频率的应用场景下。例如,在开关电源、直流/直流转换器和电池充电器中,该器件能够显著提升系统效率。使用建议包括:
    - 确保电路散热良好,以避免因过热而导致的可靠性问题。
    - 在高频应用中,考虑选择较大的焊盘面积,以改善热传导性能。

    兼容性和支持


    MBRA340T3G可以与其他多种表面贴装器件兼容,适用于广泛的电路板设计。制造商ON Semiconductor提供了详尽的技术文档和在线支持,帮助客户更好地理解和使用这款产品。

    常见问题与解决方案


    1. 问题:长时间运行时,正向压降增大。
    解决方案:检查散热措施是否到位,必要时增加散热片或优化电路设计。
    2. 问题:焊接过程中出现虚焊。
    解决方案:确保焊接温度不超过260°C,并保持10秒内的持续时间,以获得良好的焊点。

    总结和推荐


    MBRA340T3G具备出色的性能和多项优势,特别适用于需要高效、紧凑和稳定性的应用场合。其低正向压降、高可靠性和广泛的兼容性使其成为众多工程师的首选。总体来说,强烈推荐此款产品给需要高性能整流器的电子工程师和设计师们。

NRVBA340NT3G参数

参数
Ir - 反向电流 300μA
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 100A
配置 -
If - 正向电流 3A
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NRVBA340NT3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVBA340NT3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVBA340NT3G NRVBA340NT3G数据手册

NRVBA340NT3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.84
5000+ ¥ 0.826
10000+ ¥ 0.812
20000+ ¥ 0.798
库存: 48641
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0.84
直接购买
加入购物车
