BD676AS

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 2.8V@ 40mA,2A PNP - Darlington 14W 5V 500μA 45V 45V 4A TO-126-3 通孔安装 8mm*3.25mm*11mm
供应商型号: CY-BD676AS
供应商: Avnet
标准整包数: 1

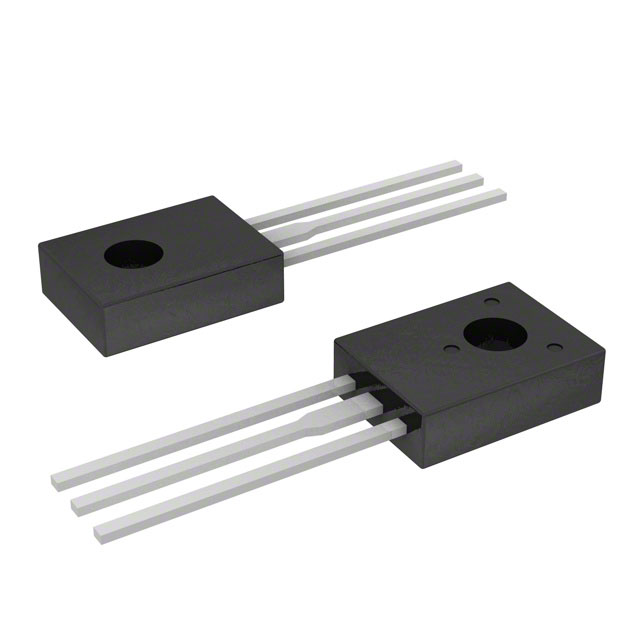

ON SEMICONDUCTOR 三极管(BJT) BD676AS

BD676AS概述


    产品简介


    BD676A/678A/680A/682 PNP Epitaxial Silicon Transistor
    BD676A/678A/680A/682 是一款PNP外延硅晶体管,适用于中功率线性及开关应用。该系列晶体管为中功率达林顿晶体管,是BD675A、BD677A、BD679A和BD681的互补型号。这些晶体管封装于TO-126封装中,引脚排列为:1. 发射极(Emitter)2. 集电极(Collector)3. 基极(Base)。通过高增益和大电流能力,这些晶体管广泛应用于消费电子、工业控制和汽车电子等领域。

    技术参数


    绝对最大额定值(@TC=25°C)
    - 集电极-基极电压 (VCBO):BD676A - 45V,BD678A - 60V,BD680A - 80V,BD682 - 100V
    - 集电极-发射极电压 (VCEO):BD676A - 45V,BD678A - 60V,BD680A - 80V,BD682 - 100V
    - 发射极-基极电压 (VEBO):-5V
    - 集电极电流 (IC):连续-4A,脉冲-6A
    - 基极电流 (IB):-100mA
    - 集电极耗散功率 (PC):14W(@TC=25°C)
    - 热阻 (Rθja):88°C/W
    - 结温 (TJ):150°C
    - 存储温度 (TSTG):-65°C ~ 150°C
    电气特性(@TC=25°C)
    - 集电极-发射极保持电压 (VCEO(sus)):BD676A - 45V,BD678A - 60V,BD680A - 80V,BD682 - 100V
    - 集电极-基极漏电流 (ICBO):-200µA
    - 集电极截止电流 (ICEO):-500µA
    - 发射极截止电流 (IEBO):-2mA
    - 直流电流增益 (hFE):BD676A/678A/680A - 750,BD682 - 750
    - 集电极-发射极饱和电压 (VCE(sat)):BD676A/678A/680A - 2.8V,BD682 - 2.5V
    - 基极-发射极开启电压 (VBE(on)):BD676A/678A/680A - 2.5V,BD682 - 2.5V

    产品特点和优势


    独特功能和优势:
    1. 高增益(750):提供了良好的放大能力和稳定性。
    2. 宽工作电压范围:适用于不同应用场景。
    3. 高电流承载能力:支持大电流输出,适合负载需求较高的场合。
    4. 良好的热稳定性:150°C的结温使得该晶体管在高温环境下也能稳定工作。
    5. 低功耗设计:高效率的热管理降低了整体功耗。

    应用案例和使用建议


    应用案例:
    - 中功率线性放大电路
    - 开关电源电路
    - 工业控制和汽车电子系统
    使用建议:
    - 在设计电路时需注意散热,以确保晶体管在安全工作温度范围内运行。
    - 选择合适的外围元件(如电阻、电容),保证电路的稳定性和可靠性。
    - 考虑到其高电流承载能力,可在需要大电流驱动的应用中使用,例如电动机控制和大功率LED驱动。

    兼容性和支持


    兼容性:
    - 该系列晶体管与常见的PCB和连接器兼容,适用于大多数标准制造工艺。
    支持和服务:
    - Fairchild Semiconductor提供详尽的技术文档和支持服务,包括使用指南和应用笔记,以帮助客户更好地理解和使用这些晶体管。

    常见问题与解决方案


    常见问题:
    1. 晶体管过热
    - 解决方法: 加强散热措施,如加装散热片或使用散热风扇。
    2. 电路不稳定
    - 解决方法: 检查外围元件是否匹配,特别是电容和电阻的选择要符合设计要求。
    3. 电流输出不足
    - 解决方法: 确保电源电压充足且负载合理,避免过载运行。

    总结和推荐


    综合评估:
    BD676A/678A/680A/682系列PNP晶体管凭借其高增益、大电流承载能力和宽工作电压范围,展示了其在中功率线性及开关应用中的卓越性能。其优秀的热稳定性和兼容性使其成为一种可靠的选择。Fairchild Semiconductor提供的技术支持和详尽文档也为用户的使用提供了极大便利。
    推荐:
    强烈推荐给需要高性能、高稳定性的中功率电路设计者,尤其是在工业控制、汽车电子和消费电子领域。

BD676AS参数

参数
VCBO-最大集电极基极电压 45V
集电极电流 4A
集电极截止电流 500μA
不同 Ib,Ic 时的 Vce 最大饱和值 2.8V@ 40mA,2A
配置 独立式
VCEO-集电极-发射极最大电压 45V
晶体管类型 PNP - Darlington
最大功率耗散 14W
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 2.8V@ 40mA,2A
长*宽*高 8mm*3.25mm*11mm
通用封装 TO-126-3
安装方式 通孔安装
零件状态 停产
包装方式 散装

BD676AS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

BD676AS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR BD676AS BD676AS数据手册

BD676AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
