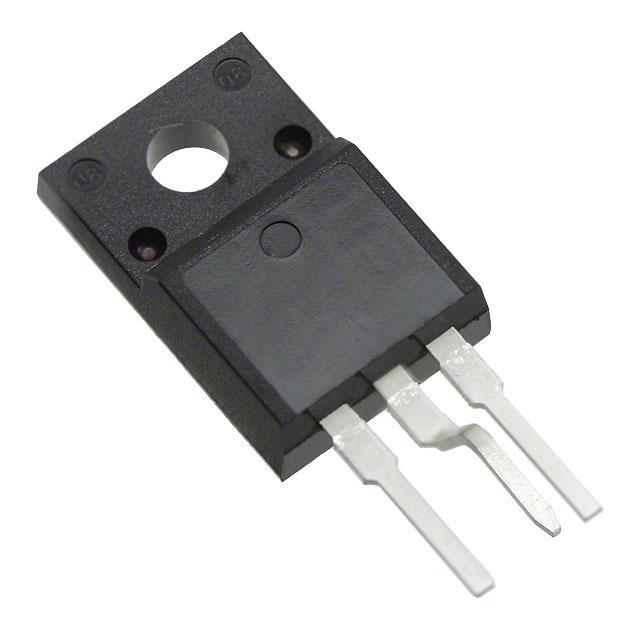

FCPF7N60YDTU

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: 31W(Tc) 30V 5V@ 250µA 30nC@ 10 V 1个N沟道 600V 600mΩ@ 3.5A,10V 7A 920pF@25V TO-220F-3,Y-FORMING 通孔安装 10.36mm*4.9mm*16.07mm
供应商型号: FL-FCPF7N60YDTU
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 场效应管(MOSFET) FCPF7N60YDTU

FCPF7N60YDTU概述


    产品简介


    FCPF7N60 和 FCP7N60 是由安森美半导体推出的超级结(Super Junction, SJ)N沟道MOSFET产品系列的一部分。 这些器件采用了超结技术,旨在提供出色的低导通电阻和较低的栅极电荷性能,以减少导通损耗并提供优异的开关性能、dv/dt速率以及更高的雪崩能量。这些产品特别适用于功率因数校正(PFC)、服务器/电信电源、平板电视(FPD TV)电源、ATX电源以及工业电源应用。

    技术参数


    - 耐压: 650 V(TJ = 150°C)
    - 导通电阻(RDS(on)): 530 mΩ(典型值)
    - 栅极电荷(Qg): 23 nC(典型值)
    - 输出电容(Coss(eff.)): 60 pF(典型值)
    - 单脉冲雪崩能量: 230 mJ
    - 最大结温: -55°C 至 +150°C
    - 最大引脚温度: 焊接时最大为300°C

    产品特点和优势


    FCPF7N60 和 FCP7N60 的独特之处在于采用了超级结技术,实现了高电压耐受能力和低导通电阻。 其典型导通电阻仅为530 mΩ,且栅极电荷非常低,仅需23 nC,从而显著降低了导通损耗和开关损耗。这些器件还通过了100%的雪崩测试,确保在极端条件下仍能可靠运行。 此外,它们无铅且符合RoHS标准,体现了对环保的重视。

    应用案例和使用建议


    在实际应用中,FCPF7N60 和 FCP7N60 被广泛应用于LCD/LED/PDP电视、太阳能逆变器、交流直流电源等领域。 针对具体的应用场景,建议在选择器件时要考虑到散热设计,以确保长期稳定运行。在高频率开关应用中,需要关注栅极电荷和输出电容的影响,以避免不必要的能量损失。

    兼容性和支持


    FCPF7N60 和 FCP7N60 使用TO-220-3封装,易于焊接和安装。 安森美半导体提供了详尽的技术文档和支持服务,包括在线支持网站(www.onsemi.com),可帮助用户获取最新信息和技术支持。

    常见问题与解决方案


    - 问题1:器件的最大连续电流是多少?
    - 解答: 最大连续电流为7A(TC = 25°C),在高温环境下会有所下降。

    - 问题2:如何计算雪崩能量?
    - 解答: 请参考数据表中的雪崩能量测试条件进行计算,确保不超过器件的最大额定值。

    总结和推荐


    FCPF7N60 和 FCP7N60 在高电压和高频应用中表现出色,尤其适用于需要低导通电阻和低栅极电荷的应用。 这些器件的高可靠性、低功耗和紧凑封装使其成为市场上的热门选择。建议在选择和使用时仔细考虑具体应用场景,确保充分发挥其性能。
    总的来说,FCPF7N60 和 FCP7N60 是值得推荐的产品,适用于多种高性能应用场合。 它们能够提供卓越的性能和可靠性,是理想的MOSFET选择。

FCPF7N60YDTU参数

参数
栅极电荷 30nC@ 10 V
配置 -
最大功率耗散 31W(Tc)
FET类型 1个N沟道
Vgs-栅源极电压 30V
Ciss-不同 Vds 时的输入最大电容 920pF@25V
通道数量 -
Rds(On)-漏源导通电阻 600mΩ@ 3.5A,10V
Vgs(th)-栅源极阈值电压 5V@ 250µA
Id-连续漏极电流 7A
Vds-漏源极击穿电压 600V
长*宽*高 10.36mm*4.9mm*16.07mm
通用封装 TO-220F-3,Y-FORMING
安装方式 通孔安装
零件状态 最后售卖
包装方式 管装

FCPF7N60YDTU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FCPF7N60YDTU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR FCPF7N60YDTU FCPF7N60YDTU数据手册

FCPF7N60YDTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8073 ¥ 6.8378
库存: 1600
起订量: 738 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.83
