MUR410RLG

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 100V 125A 35ns 5μA 4A 独立式 DO-201-AD 通孔安装
供应商型号: 10B-2533218-4
供应商: 国内现货
标准整包数: 1

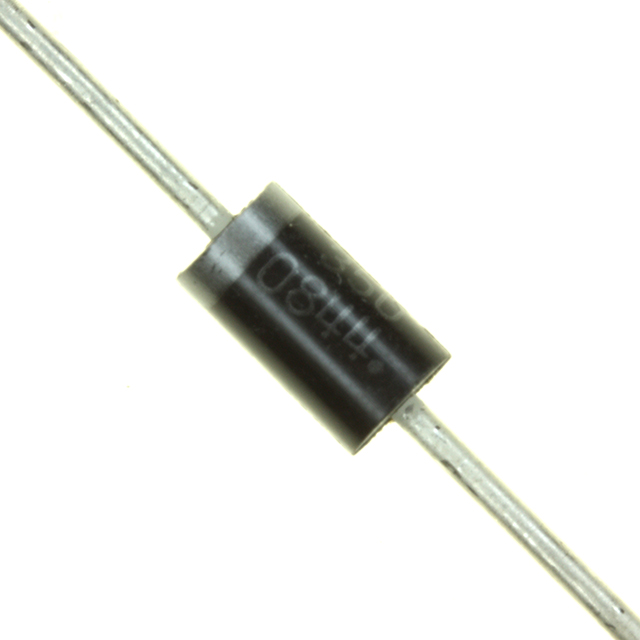

ON SEMICONDUCTOR 整流二极管/整流桥 MUR410RLG

MUR410RLG概述

    MUR420及其他型号超快恢复二极管技术手册

    一、产品简介


    MUR420及其系列超快恢复二极管(如MUR405、MUR410、MUR415、MUR440和MUR460)是专为开关电源、逆变器以及自由轮转二极管设计的高性能半导体器件。这些二极管具备快速恢复时间、低导通电压和低漏电流的特点,能够在广泛的温度范围内可靠运行,适用于多种高要求的应用场合。

    二、技术参数


    - 峰值重复反向电压:最大值为600V。
    - 平均整流正向电流:最大值为4A。
    - 非重复峰值浪涌电流:最大值为125A。
    - 最高工作和存储温度:最高可达+175℃。
    - 最大热阻:结到环境的最大热阻为10°C/W(MUR405, MUR410, MUR415, MUR420),结到外壳体的最大热阻为6.6°C/W。
    - 最大瞬时正向电压:在150°C时为1.28V,在25°C时为0.89V。
    - 最大瞬时反向电流:在150°C时为125μA,在25°C时为5μA。
    - 最大反向恢复时间:在1.0A,di/dt=50A/μs时为75ns。
    - 最大正向恢复时间:在1.0A,di/dt=100A/μs时为50ns。
    - 典型峰值反向恢复电流:在1.0A,di/dt=50A/μs时为1.7A。

    三、产品特点和优势


    - 超快速恢复时间:MUR420系列提供了25ns、50ns和75ns的不同恢复时间选项,可以满足各种高频率开关电源的要求。
    - 宽泛的工作温度范围:可在-65℃至+175℃的极端环境中稳定工作,使其适用于严苛的应用环境。
    - 低功耗设计:具备低正向电压和低漏电流特性,减少了能量损耗,提高了系统效率。
    - 高可靠性:采用高温玻璃封装,保证了长期的稳定性和耐用性。
    - 符合环保标准:所有包装均为无铅设计,满足当今严格的环保要求。

    四、应用案例和使用建议


    - 开关电源:由于其高速恢复特性,MUR420系列特别适合应用于高频率开关电源的设计中,可显著提升系统的整体效率和可靠性。
    - 逆变器:在光伏逆变器和电机驱动器等应用中,MUR420系列的超快恢复时间能有效减少能量损耗,提高转换效率。
    - 自由轮转二极管:在电动机和发电机中作为自由轮转二极管,确保系统在断开状态下安全稳定地运行。
    使用建议:
    - 在高频开关电源应用中,建议选择具有更短恢复时间的型号(如MUR420),以最大限度地减少能量损耗。
    - 确保散热良好,特别是在高负载条件下,避免因过热导致的性能下降。

    五、兼容性和支持


    - 兼容性:这些二极管可与其他电子元件和设备无缝兼容,适用于多种电路设计。
    - 支持和服务:ON Semiconductor公司提供了详尽的技术文档和支持服务,包括在线资源和技术咨询,以帮助用户解决可能遇到的问题。

    六、常见问题与解决方案


    - 问题:如何正确识别二极管的极性?
    - 解决方案:查看管脚上的极性标记(阴极端带有一条色带)。

    - 问题:如果二极管出现故障,应该采取什么措施?
    - 解决方案:首先检查电路是否有异常负载或电压过高现象。若无异常,建议更换同型号的新二极管。

    七、总结和推荐


    MUR420及其系列超快恢复二极管凭借其出色的性能参数和广泛的应用范围,在多个关键领域展现出强大的市场竞争力。特别是在高频开关电源、逆变器和自由轮转二极管应用中,其优越的电气特性和高可靠性使其成为首选产品。强烈推荐此系列产品用于需要高效率和高可靠性的电力电子系统中。

MUR410RLG参数

参数
Vr-反向电压 100V
反向恢复时间 35ns
正向浪涌电流 125A
配置 独立式
If - 正向电流 4A
Ir - 反向电流 5μA
9.5mm(Max)
5.3mm(Max)
5.3mm(Max)
通用封装 DO-201-AD
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

MUR410RLG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MUR410RLG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR MUR410RLG MUR410RLG数据手册

MUR410RLG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.7497
50+ ¥ 3.0612
200+ ¥ 2.5996
500+ ¥ 2.0529
8000+ ¥ 2.0529
库存: 3913
起订量: 46 增量: 1
交货地:
最小起订量为:10
合计: ¥ 47.49
