NTMT095N65S3H

产品分类: 场效应管(MOSFET)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi N沟道MOS管 SUPERFET III系列, Vds=650 V, 30 A, TDFN4封装, 表面贴装, 8引脚
供应商型号: NTMT095N65S3H
供应商: 国内现货
标准整包数: 2
ON SEMICONDUCTOR 场效应管(MOSFET) NTMT095N65S3H

NTMT095N65S3H概述

    NTMT095N65S3H MOSFET 技术手册解析

    产品简介


    NTMT095N65S3H 是来自 ON Semiconductor 的超级结(SJ) MOSFET 系列的一部分,被称为 SUPERFET III FAST。这款 N 沟道 MOSFET 主要用于高压直流转换场合,特别是在电源管理和功率转换系统中,以实现小型化和高效率。该产品适用于电信/服务器电源供应、工业电源供应以及 UPS 和太阳能系统等应用场景。

    技术参数


    NTMT095N65S3H 的主要技术规格如下:
    - 最大漏源电压 (VDSS): 650 V
    - 典型导通电阻 (RDS(on)): 77 mΩ
    - 最大连续漏极电流 (ID): 30 A
    - 典型栅极电荷 (Qg): 58 nC
    - 超低输出电容 (Coss(eff.)): 522 pF
    - 单脉冲雪崩测试通过
    - Pb-free,符合RoHS标准

    产品特点和优势


    NTMT095N65S3H 的优势在于其采用先进的电荷平衡技术,能够提供出色的低导通电阻和较低的栅极电荷。这使得它在提高开关性能的同时,还能承受极端的 dv/dt 率。此外,该产品还具有较高的可靠性,并能在恶劣的工作环境中保持稳定性能。

    应用案例和使用建议


    该产品广泛应用于各种电力转换系统中。例如,在电信/服务器电源供应系统中,它可以有效地提升电源转换效率,减小系统体积。在工业电源供应系统中,它可以帮助提高系统的可靠性和耐用性。针对这些应用场景,我们建议:
    - 在使用时确保所有连接正确无误,避免短路或其他电气问题。
    - 仔细阅读并遵守制造商提供的安全规范和操作说明,特别是温度限制和电流限制。
    - 在设计电路时,考虑产品的工作条件和环境因素,合理分配电流负载,以确保长期稳定运行。

    兼容性和支持

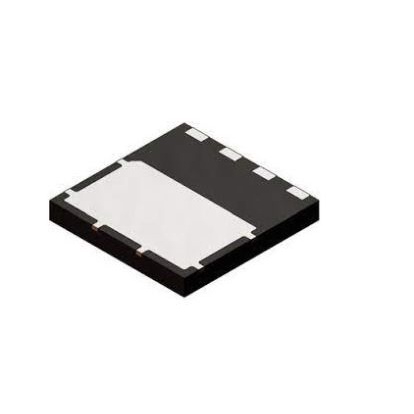

    NTMT095N65S3H 采用 TDFN4 8x8 封装,易于焊接和组装。此外,制造商提供了详尽的技术支持和文档资源,包括电路设计指导、热管理建议以及常见问题解答。这些资源对于用户来说非常有用,可以有效解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    根据技术手册,以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 问题: 如何确定产品是否适合特定应用?
    - 解决办法: 仔细查看产品规格书中的电气特性和绝对最大额定值,验证产品是否满足您的应用需求。必要时,请联系技术支持获取帮助。
    2. 问题: 如何进行正确的焊接操作?
    - 解决办法: 参考技术手册中的焊接指南,使用合适的焊接工具和技术,确保焊接质量。避免过度加热导致产品损坏。
    3. 问题: 如何解决散热问题?
    - 解决办法: 设计合理的散热系统,确保良好的空气流通,必要时可添加散热片或风扇。参考产品手册中的热阻数据选择适当的散热方案。

    总结和推荐


    总的来说,NTMT095N65S3H 在性能和可靠性方面表现出色,非常适合在高压直流转换和高效率电源管理系统中使用。它的先进技术和多种保护机制使其成为一款值得推荐的产品。如果您需要在这些应用领域中寻找一款高性能、高可靠性的 MOSFET,那么 NTMT095N65S3H 将是一个不错的选择。

NTMT095N65S3H参数

参数
栅极电荷 58nC@ 10 V
通道数量 -
Rds(On)-漏源导通电阻 95mΩ@ 15A,10V
Vgs(th)-栅源极阈值电压 4V@2.8mA
Ciss-不同 Vds 时的输入最大电容 2.833nF@400V
最大功率耗散 208W(Tc)
Id-连续漏极电流 30A
FET类型 1个N沟道
Vgs-栅源极电压 30V
配置 -
Vds-漏源极击穿电压 650V
通用封装 TDFN-4
安装方式 贴片安装
包装方式 卷带包装

NTMT095N65S3H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTMT095N65S3H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 场效应管(MOSFET) ON SEMICONDUCTOR NTMT095N65S3H NTMT095N65S3H数据手册

NTMT095N65S3H封装设计

查看详情并下载
Symbol
Footprint
3D Model
