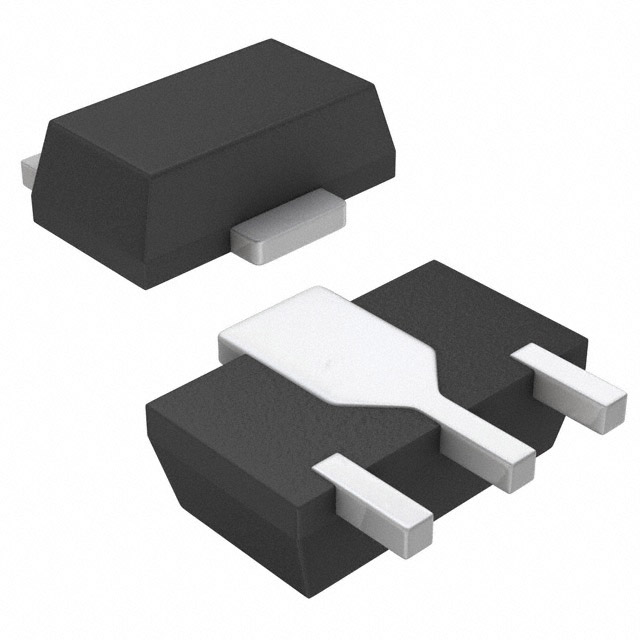

PCP1103-P-TD-H

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 375mV@ 15mA,750mA PNP 1.3W 5V 100nA 30V 30V 1.5A SOT 贴片安装
供应商型号: FL-PCP1103-P-TD-H
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) PCP1103-P-TD-H

PCP1103-P-TD-H概述

    高质量电子元器件技术手册文章

    产品简介


    本文介绍了PCP1103 Bipolar Transistor(双极晶体管)的基本信息及其应用领域。PCP1103是一款PNP型晶体管,主要应用于直流到直流转换器、继电器驱动器、灯驱动器、电机驱动器以及IGBT栅极驱动器等领域。该产品采用MBIT工艺制造,具备高电流容量、低集电极至发射极饱和电压和高速开关能力等特点,使其在多种应用场景中具有出色的性能表现。

    技术参数


    以下是PCP1103的主要技术规格和性能参数:
    | 参数 | 符号 | 条件 | 最大值 | 单位 |

    | 集电极至基极电压 | VCBO -30 | V |
    | 集电极至发射极电压 | VCEO -30 | V |
    | 发射极至基极电压 | VEBO -5 | V |
    | 集电极电流(连续) | IC -1.5 | A |
    | 集电极电流(脉冲) | ICP -5 | A |
    | 基极电流 | IB -300 | mA |
    | 集电极耗散功率 | PC | 当安装在陶瓷衬底上时 | 1.3 | W |
    | 结温 | Tj 150 | °C |
    | 存储温度 | Tstg -55 to +150 | °C |

    产品特点和优势


    - MBIT工艺:采用了先进的制造工艺,保证了产品的高可靠性和高性能。
    - 大电流容量:能够处理较大的电流,适用于各种驱动器的应用场景。
    - 低饱和电压:降低了能耗,提高了效率。
    - 高开关速度:提升了响应速度,适应快速变化的电路需求。
    - 高允许功率耗散:能够承受较高的功耗,适用于复杂的电路设计。
    - 无卤素合规:符合环保标准,减少对环境的影响。

    应用案例和使用建议


    PCP1103在多种应用场景中都有广泛的应用,如:
    - 直流到直流转换器:用于提高电源效率。
    - 继电器驱动器:提供可靠的开关控制。
    - 灯驱动器:用于照明系统的驱动和调节。
    - 电机驱动器:实现精确的速度和位置控制。
    - IGBT栅极驱动器:用于高压电力转换系统。
    在使用时,需注意以下几点:
    - 确保工作环境符合推荐的操作条件,避免长时间超过最大额定值的工作状态。
    - 根据具体应用选择合适的散热措施,以保持较低的工作温度。

    兼容性和支持


    PCP1103提供了多种封装选项,如PCP、SC-62、SOT-89和TO-243。产品兼容市场上常见的电路板设计,便于集成到不同的电子设备中。制造商ON Semiconductor提供了详细的技术支持和维护服务,确保客户在使用过程中得到充分的支持。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题: 工作温度超出推荐范围。
    解决方案: 采取有效的散热措施,确保工作环境在推荐范围内。
    - 问题: 过高的集电极电流导致过热。
    解决方案: 使用更大尺寸的散热片或降低电流负载,确保符合最大额定值。
    - 问题: 开关时间不符合预期。
    解决方案: 检查电路连接是否正确,调整外部电路参数,如输入电阻和输出电容。

    总结和推荐


    综上所述,PCP1103是一款性能卓越的PNP型晶体管,具备高电流容量、低饱和电压、高开关速度等显著优势。它在多种应用场景中表现出色,且易于集成和使用。考虑到其优异的性能和广泛的适用性,我们强烈推荐PCP1103用于需要高效、可靠性能的各种电子设备中。

PCP1103-P-TD-H参数

参数
VEBO-最大发射极基极电压 5V
集电极电流 1.5A
VCEO-集电极-发射极最大电压 30V
晶体管类型 PNP
最大功率耗散 1.3W
配置 -
最大集电极发射极饱和电压 0.375@ 15mA,750mA
不同 Ib,Ic 时的 Vce 最大饱和值 375mV@ 15mA,750mA
VCBO-最大集电极基极电压 30V
集电极截止电流 100nA
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

PCP1103-P-TD-H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

PCP1103-P-TD-H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR PCP1103-P-TD-H PCP1103-P-TD-H数据手册

PCP1103-P-TD-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
