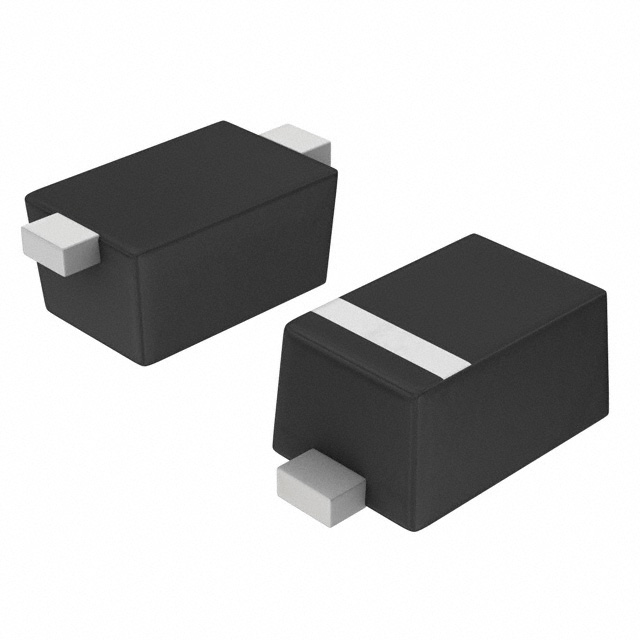

NSR05T30XV2T5G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 肖特基二极管 二极管, 500mA, 30V, 表面贴装, SOD-523封装, 2针
供应商型号: NSR05T30XV2T5G
供应商: 海外现货
标准整包数: 10
ON SEMICONDUCTOR 整流二极管/整流桥 NSR05T30XV2T5G

NSR05T30XV2T5G概述

    NSR05T30XV2:500 mA 30 V肖特基势垒二极管

    产品简介


    NSR05T30XV2是一款专为低正向压降和低漏电流设计的肖特基势垒二极管。该系列二极管具有出色的功率耗散性能,适用于空间受限的应用场景。产品广泛应用于LCD和键盘背光、相机闪光灯、直流-直流转换器、反向电压和电流保护、钳位和保护等领域。

    技术参数


    - 最大额定值:
    - 反向电压(VR):30 V
    - 连续正向电流(IF):500 mA
    - 正向浪涌电流(IFSM):3.0 A
    - 重复峰值正向电流(IFRM):1.5 A
    - 典型电气特性(TA = 25°C):
    - 反向漏电流(VR = 10 V 和 VR = 30 V):30 µA 和 52 µA
    - 正向电压(IF = 10 mA, 100 mA, 200 mA, 500 mA):275 mV, 370 mV, 380 mV, 450 mV
    - 总电容(VR = 1.0 V, f = 1.0 MHz):85 pF
    - 反向恢复时间(IF = IR = 10 mA, IR(REC) = 1.0 mA):23 ns
    - 峰值正向恢复电压(IF = 100 mA, tr = 20 ns):395 mV

    产品特点和优势


    - 低正向压降:典型值为370 mV(在IF = 500 mA时)
    - 低漏电流:典型值为52 µA(在VR = 30 V时)
    - 高开关速度
    - 无铅、无卤素/BFR且RoHS合规

    应用案例和使用建议


    - 应用案例:
    - LCD和键盘背光: 利用低正向压降和高开关速度,该二极管可以有效减少电源损耗,提高背光系统的效率。
    - 相机闪光灯: 高速恢复时间和低漏电流使其成为摄影设备的理想选择。
    - 直流-直流转换器: 在升压和降压应用中,其卓越的性能保证了系统的稳定性和可靠性。

    - 使用建议:
    - 确保反向电压不超过最大额定值,避免因过电压导致器件损坏。
    - 注意散热,尤其是在大电流工作环境下,合理设计散热结构以延长使用寿命。

    兼容性和支持


    - 兼容性: 该器件与多种标准电路和板级设计兼容。
    - 支持和维护: 安森美提供详细的在线技术支持文档和销售代表支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    - 问题1: 设备在高温环境下运行异常。
    - 解决方案: 检查散热设计,确保符合器件的热特性要求。参考手册中的热特性参数进行调整。
    - 问题2: 反向漏电流偏高。
    - 解决方案: 确认工作电压未超过额定值,检查焊接质量和接触情况。
    - 问题3: 峰值正向恢复电压异常。
    - 解决方案: 确认测试信号和电路连接正确,调整电路参数直至达到预期效果。

    总结和推荐


    NSR05T30XV2以其出色的电气性能和可靠的设计,在众多应用中表现出色。其低正向压降和低漏电流显著提升了整体系统效率,特别适合于对空间和功耗有严格要求的应用场景。因此,强烈推荐给需要高性能肖特基势垒二极管的工程师和技术人员。通过充分利用安森美的技术支持资源,用户可以进一步优化和定制其设计方案。

NSR05T30XV2T5G参数

参数
Ir - 反向电流 170μA
Vr-反向电压 30V
反向恢复时间 23ns
正向浪涌电流 3A
配置 -
If - 正向电流 500mA
长*宽*高 1.2mm*800μm*600μm
通用封装 SOD-523
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
