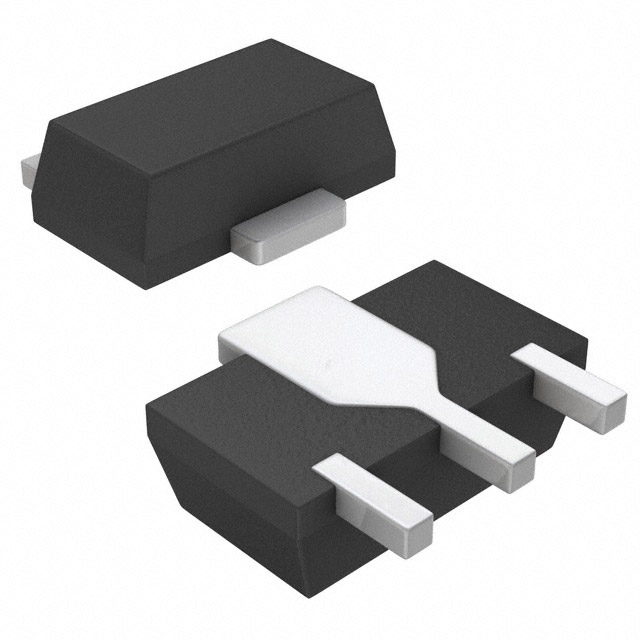

2SC5964-TD-H

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 290mV@ 100mA,2A NPN 1.3W 6V 1μA 100V 50V 3A SOT 贴片安装
供应商型号: AV-S-ONS2SC5964TDH
供应商: Avnet
标准整包数: 1000
ON SEMICONDUCTOR 三极管(BJT) 2SC5964-TD-H

2SC5964-TD-H概述

    电子元器件产品技术手册:2SA2125/2SC5964 双极晶体管

    产品简介


    2SA2125/2SC5964 是一款双极型晶体管,具有多种型号(如 2SA2125-TD-E 和 2SA2125-TD-H),适用于广泛的电子设备中。这类晶体管具备高可靠性、低饱和电压和快速开关速度等特点,广泛应用于直流到直流转换器、继电器驱动、灯泡驱动和电机驱动等领域。

    技术参数


    以下是 2SA2125/2SC5964 的关键技术参数:
    - 最大额定值
    - 集电极-基极电压:(-50)V, 100V
    - 集电极-发射极电压:(-50)V, 100V
    - 发射极-基极电压:(-6)V
    - 最大集电极电流:(-)3A
    - 最大脉冲集电极电流:(-)6A
    - 最大基极电流:(-)600mA
    - 集电极耗散功率:1.3W(陶瓷基座上),3.5W(环境温度为 25°C)
    - 结温:150°C
    - 存储温度:-55°C 到 +150°C
    - 电气特性
    - 集电极截止电流:(-)1 μA
    - 发射极截止电流:(-)1 μA
    - 直流电流增益:200 至 560
    - 增益带宽积:380 MHz
    - 输出电容:13 pF
    - 饱和压降(Ic=1A):(-)100 至 (-)150 mV
    - 饱和压降(Ic=2A):(-)190 至 (-)290 mV
    - 开启时间:30 至 35 ns
    - 保持时间:230 至 300 ns
    - 关闭时间:18 至 25 ns

    产品特点和优势


    - MBIT 工艺: 采用先进的 MBIT 工艺,能够提供较大的电流容量。
    - 低饱和电压: 饱和电压较低,有助于降低功耗。
    - 高可靠性: 能够承受高电流和高温环境,保证长期稳定运行。
    - 无卤素: 产品符合无卤素标准,环保安全。
    - 快速开关速度: 支持高速切换,适合高频应用场合。

    应用案例和使用建议


    2SA2125/2SC5964 在各种电子设备中均有广泛应用,例如:
    - 直流到直流转换器: 提供稳定的输出电压。
    - 继电器驱动: 快速响应,确保系统可靠。
    - 灯泡驱动: 适用于各种照明系统。
    - 电机驱动: 控制电机转速,提升能效。
    建议使用时:
    - 确保电路设计合理,避免超出最大额定值。
    - 使用合适的散热措施,以防止过热。
    - 注意电源的稳定性,防止电压波动影响性能。

    兼容性和支持


    2SA2125/2SC5964 支持多种封装形式(如 PCP 封装),可以与多种电子元器件和其他设备兼容。制造商提供了全面的技术支持,包括产品数据表、应用指南和技术文档等资源。

    常见问题与解决方案


    1. 问题: 设备启动时出现故障。
    - 解决办法: 检查电源是否稳定,确认输入电压在允许范围内。

    2. 问题: 长期使用后性能下降。
    - 解决办法: 定期检查散热系统,确保良好的散热效果。
    3. 问题: 设备频繁重启。
    - 解决办法: 检查是否有短路现象,确保连接正确且稳固。

    总结和推荐


    综上所述,2SA2125/2SC5964 双极晶体管凭借其出色的电气特性和稳定性,在各类电子设备中表现出色。我们强烈推荐在需要高性能、高可靠性晶体管的应用中使用此产品。不过,在使用过程中需要注意遵循正确的操作规程和注意事项,以确保长期稳定运行。

2SC5964-TD-H参数

参数
VCEO-集电极-发射极最大电压 50V
集电极截止电流 1μA
晶体管类型 NPN
VEBO-最大发射极基极电压 6V
VCBO-最大集电极基极电压 100V
最大功率耗散 1.3W
不同 Ib,Ic 时的 Vce 最大饱和值 290mV@ 100mA,2A
配置 -
最大集电极发射极饱和电压 290mV@ 100mA,2A
集电极电流 3A
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
