KSP42TA

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi NPN晶体管, TO-92封装, 通孔安装, 最大直流集电极电流500 mA, 最大集电极-发射电压300 V
供应商型号: KSP42TA
供应商: 云汉优选
标准整包数: 100

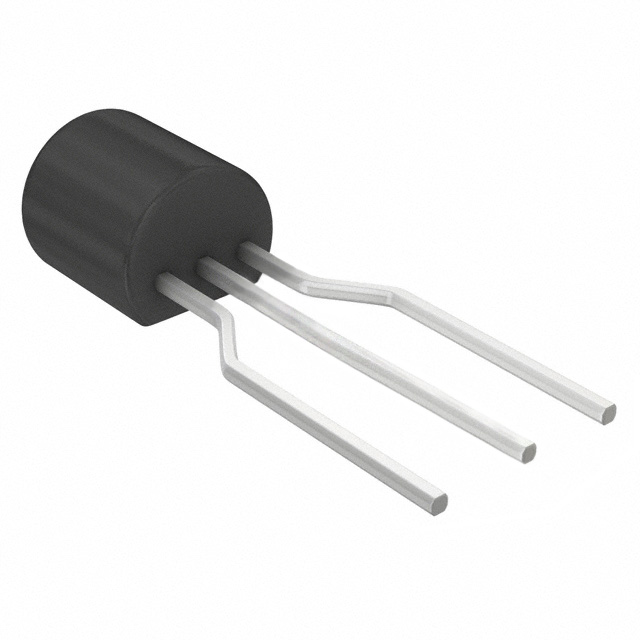

ON SEMICONDUCTOR 三极管(BJT) KSP42TA

KSP42TA概述

    NPN Epitaxial Silicon Transistor: KSP42 and KSP43

    1. 产品简介


    产品类型:
    NPN晶体管(NPN Epitaxial Silicon Transistor)
    主要功能:
    - 高耐压能力:KSP42最高耐压为300V,KSP43最高耐压为200V
    - 支持大电流:最大集电极电流为500mA
    - 高可靠性:无铅、无卤素、BFR-free且RoHS合规
    应用领域:
    广泛应用于电源管理、电机控制、开关电源、汽车电子等领域。

    2. 技术参数


    | 参数 | 型号 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 集电极-基极击穿电压 | KSP42 | V | 300 | - | - |
    KSP43 | V | 200 | - | - |
    | 集电极-发射极击穿电压 | KSP42 | V | 300 | - | - |
    KSP43 | V | 200 | - | - |
    | 发射极-基极击穿电压 | - | V | - | 6 | - |
    | 集电极截止电流 | KSP42 | A | - | - | 0.1 uA |
    KSP43 | A | - | - | 0.1 uA |
    | 发射极截止电流 | KSP42 | A | - | - | 0.1 uA |
    KSP43 | A | - | - | 0.1 uA |
    | 直流电流增益 | KSP42 | - | 25 | - | - |
    KSP43 | - | 25 | - | - |
    | 集电极-发射极饱和电压 | KSP42 | V | - | 0.5 | - |
    KSP43 | V | - | 0.5 | - |
    | 驱动输出电容 | KSP42 | pF | - | 3 | - |
    KSP43 | pF | - | 4 | - |
    | 电流增益带宽积 | KSP42 | MHz | - | 50 | - |
    KSP43 | MHz | - | 50 | - |

    3. 产品特点和优势


    独特功能和优势:
    - 高耐压和大电流处理能力:KSP42和KSP43能够承受高达300V和200V的集电极-发射极电压,同时具备高达500mA的集电极电流处理能力。
    - 无铅、无卤素、BFR-free且RoHS合规:环保特性使其在医疗、汽车和消费电子领域得到广泛应用。
    - 直流电流增益:较高的直流电流增益确保了信号放大能力,适用于各种信号处理电路。
    - 宽温度范围:能够在-55°C到150°C的极端环境下稳定工作,增强了产品的适应性和可靠性。
    市场竞争力:
    这些特性使得KSP42和KSP43在市场上具有很高的竞争力,特别是在需要高可靠性和高性能的环境中。

    4. 应用案例和使用建议


    应用案例:
    - 电源管理: 在开关电源中作为关键部件,提供稳定的电源输出。
    - 电机控制: 用于电机驱动电路,实现精确的电机控制。
    - 汽车电子: 用于车身控制系统,确保车辆安全可靠运行。
    使用建议:
    - 合理选择型号:根据具体应用的需求选择合适的型号,例如KSP42适合高压环境,而KSP43则更适合一般应用。
    - 散热设计:由于最大集电极功率耗散达到625mW,建议进行良好的散热设计,以避免过热问题。
    - 测试验证:在正式应用前,通过详细测试验证其性能和可靠性,确保其满足设计要求。

    5. 兼容性和支持


    兼容性:
    - KSP42和KSP43与多种常见的电子元件和设备兼容,易于集成到现有系统中。
    - 可以与不同封装形式的其他元件一起使用,方便用户灵活配置。
    支持信息:
    - ON Semiconductor公司提供了详细的技术文档和支持服务,帮助客户解决使用过程中遇到的问题。
    - 客户可以通过ON Semiconductor官方网站获取最新的产品信息和技术支持。

    6. 常见问题与解决方案


    问题1: 设备在高温下无法正常工作。
    解决方案: 检查散热设计是否合理,增加散热片或风扇来改善散热效果。确保设备在规定的温度范围内工作。
    问题2: 电流增益不稳定。
    解决方案: 确保输入电流和电压在规定的范围内,检查连接线是否有接触不良或干扰问题。如果问题持续存在,联系技术支持。
    问题3: 设备在低温下启动困难。
    解决方案: 检查设备是否在推荐的工作温度范围内操作。如果在非常低温环境下使用,可能需要特殊的预热措施。

    7. 总结和推荐


    综合评估:
    KSP42和KSP43作为NPN晶体管,在高压、大电流处理、环保特性等方面表现出色,尤其适用于电源管理和电机控制等应用。这些特点使它们成为市场上颇具竞争力的产品。
    推荐结论:
    强烈推荐KSP42和KSP43用于需要高性能、高可靠性的电子设备中。如果您的应用需要高耐压和大电流处理能力,这两款产品将是理想的选择。

KSP42TA参数

参数
集电极电流 500mA
VEBO-最大发射极基极电压 6V
晶体管类型 NPN
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 2mA,20mA
最大集电极发射极饱和电压 500mV@ 2mA,20mA
最大功率耗散 625mW
集电极截止电流 100nA
配置 独立式
VCEO-集电极-发射极最大电压 300V
VCBO-最大集电极基极电压 300V
5.2mm(Max)
4.19mm(Max)
8.77mm(Max)
通用封装 TO-92-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

KSP42TA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
