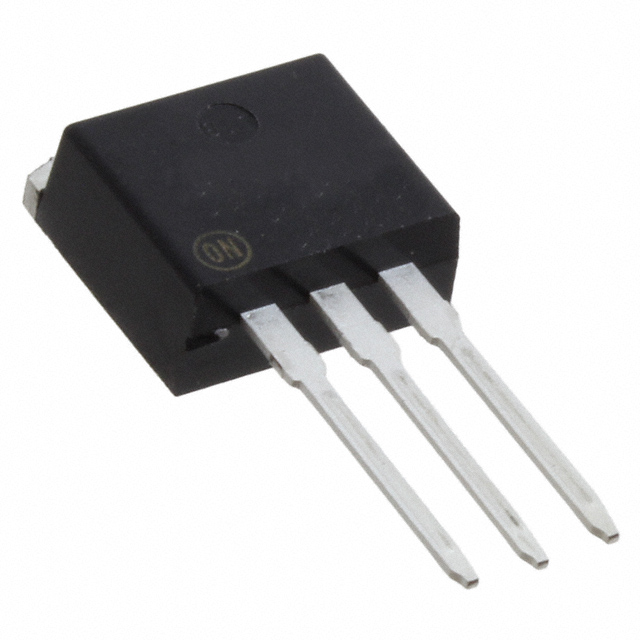

NTSB20U100CT-1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 100V 150A 800μA 10A I2PAK,TO-262 通孔安装
供应商型号: FL-NTSB20U100CT-1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NTSB20U100CT-1G

NTSB20U100CT-1G概述


    产品简介


    NTST20U100CT、NTSB20U100CT-1G、NTSJ20U100CTG、NTSB20U100CTG 是由Semiconductor Components Industries, LLC生产的一款低正向电压(Forward Voltage)沟槽式肖特基整流器。这类整流器主要应用于笔记本适配器、平板显示、高频直流转换器以及反向电池保护等领域。通过采用先进的沟槽工艺,这些器件在实现低正向电压的同时,还具备快速开关、高效率和出色的温度稳定性等特点。

    技术参数


    - 最大瞬时正向电压(Note 1):
    - IF = 5 A, TJ = 25°C:0.55 V
    - IF = 10 A, TJ = 25°C:0.65 V
    - IF = 5 A, TJ = 125°C:0.50 V
    - IF = 10 A, TJ = 125°C:0.58 V
    - 最大瞬时反向电流(Note 1):
    - VR = 70 V, TJ = 25°C:17 μA
    - VR = 70 V, TJ = 125°C:5.3 mA
    - 额定直流电压,TJ = 25°C:800 μA
    - 额定直流电压,TJ = 125°C:25 mA
    - 峰值重复性反向电压:100 V
    - 平均整流正向电流(Rated VR, TC = 130°C):20 A(每个器件),10 A(每个二极管)
    - 峰值重复性正向电流(Rated VR, Square Wave, 20 kHz, TC = 125°C):40 A(每个器件),20 A(每个二极管)
    - 非重复性峰值浪涌电流:150 A
    - 工作结温范围:-40°C至+150°C
    - 存储温度范围:-40°C至+150°C
    - 正向电压温度变化率(Rated VR):10,000 V/μs

    产品特点和优势


    1. 先进的细光刻沟槽工艺:实现了非常低的正向电压和泄漏电流,确保了卓越的电气性能。
    2. 快速开关特性:具有优良的温度稳定性,使其适合高温环境下的应用。
    3. 低功率损耗:显著降低了器件的工作温度,从而提高了整体效率。
    4. 高浪涌能力:能够承受较高的瞬时电流冲击,提高了可靠性。
    5. 无铅无卤素封装:适用于环保要求较高的应用场合。

    应用案例和使用建议


    这些整流器广泛应用于笔记本/上网本适配器、ATX电源、平板显示器、高频及DC-DC转换器、自由轮二极管、OR-二极管以及反向电池保护等领域。它们非常适合在高频、大电流环境下使用。
    在使用时,可以考虑以下建议:
    - 在设计电路时,要充分考虑散热问题,以防止过热损坏。
    - 确保电源电压不超过额定值,以免超出器件的耐受范围。
    - 考虑到器件的工作温度范围,尽量避免在极端环境下使用。

    兼容性和支持


    这些整流器有多种封装形式,如TO-220AB、I2PAK和D2PAK,且提供无铅和无卤素版本,适合不同应用需求。Semiconductor Components Industries, LLC提供全面的技术支持和售后服务,确保客户能够顺利地集成和使用这些产品。

    常见问题与解决方案


    1. 问题: 如何确定器件的适用电压范围?
    - 解决方案: 参考手册中的“最大瞬时正向电压”参数,确保输入电压不超过规定的最大值。

    2. 问题: 在高温环境下使用时,如何避免过热损坏?
    - 解决方案: 选择适当的散热方式,如散热片或散热器,并确保散热路径畅通。

    3. 问题: 如何处理浪涌电流导致的器件损坏?
    - 解决方案: 使用外部保护电路来吸收或限制浪涌电流,如限流电阻或TVS二极管。

    总结和推荐


    NTST20U100CT、NTSB20U100CT-1G、NTSJ20U100CTG、NTSB20U100CTG 拥有出色的电气性能、高可靠性以及广泛的适用性,特别适合需要高效率、低功耗和快速响应的应用场合。因此,我们强烈推荐这些产品用于高性能的电源管理和转换系统中。

NTSB20U100CT-1G参数

参数
配置 -
If - 正向电流 10A
Ir - 反向电流 800μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 150A
10.31mm(Max)
4.7mm(Max)
9.65mm(Max)
通用封装 I2PAK,TO-262
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
