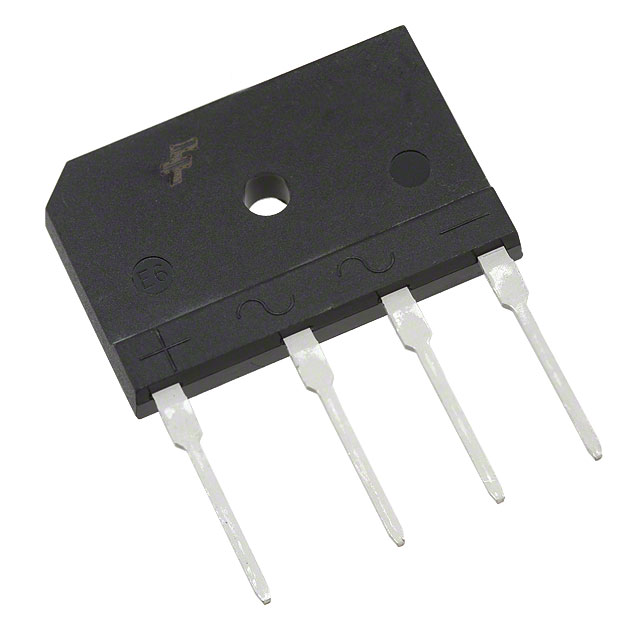

DFB2510

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 100V 350A 10μA 25A TS-6P 通孔安装
供应商型号: CY-DFB2510
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 DFB2510

DFB2510概述

    电子桥式整流器技术手册概述

    1. 产品简介


    玻璃封装桥式整流器(Glass-Passivated Bridge Rectifiers)是半导体元件的一种重要组成部分,广泛应用于印刷电路板上。它们提供可靠的低成本构造,适用于各种高电压及大电流的应用场景,如电源转换、电机驱动等领域。该系列包含DFB2505、DFB2510、DFB2520、DFB2540、DFB2560、DFB2580、DFB25100等多种型号,具有多种电压和电流等级,满足不同应用需求。

    2. 技术参数


    | 参数名称 | DFB2505 | DFB2510 | DFB2520 | DFB2540 | DFB2560 | DFB2580 | DFB25100 |
    | :: | :: | :: | :: | :: | :: | :: | :: |
    | 最大瞬态反向电压 (VRRM) | 50V | 100V | 200V | 400V | 600V | 800V | 1000V |
    | 最大峰值正向浪涌电流 (IFSM) | 350A | 350A | 350A | 350A | 350A | 350A | 350A |
    | 最大平均正向整流电流 (I(AV)) | 25A | 25A | 25A | 25A | 25A | 25A | 25A |
    | 最大瞬间正向电压 (VF) | 1.0V | 1.0V | 1.0V | 1.0V | 1.0V | 1.0V | 1.0V |
    | 最大直流反向电流 (IR) | 10µA (25°C), 500µA (125°C) | 10µA (25°C), 500µA (125°C) | 10µA (25°C), 500µA (125°C) | 10µA (25°C), 500µA (125°C) | 10µA (25°C), 500µA (125°C) | 10µA (25°C), 500µA (125°C) | 10µA (25°C), 500µA (125°C) |

    3. 产品特点和优势


    - UL认证:该系列产品通过了UL证书认证,证明其在安全标准方面符合行业要求。
    - 玻璃钝化结:采用玻璃钝化工艺,保证长期稳定运行。
    - 可靠低制造成本:设计合理,制造工艺简单,降低了生产成本。
    - 塑料材料阻燃:具备UL 94V-0阻燃等级,保障产品在高温下的安全性。
    - 高压隔离性能:达到最高2500VRMS的额定反向工作电压。
    - 无铅且符合RoHS标准:环保无铅设计,满足欧盟环保标准。

    4. 应用案例和使用建议


    这类整流器适合用于电源供应系统中进行整流,也可以在大功率逆变器或交流电机调速装置中使用。根据技术手册中的数据,我们可以看出这些整流器可以承受高频率的瞬时过载和反向电压,非常适合工业和家庭自动化系统中作为关键组件使用。
    使用建议:建议用户根据具体应用场景选择合适的型号,并确保安装条件符合额定规格要求。同时,在设计时应考虑到散热因素,合理设计散热片,以避免因温度过高导致损坏。

    5. 兼容性和支持


    - 兼容性:这款整流器可与多种标准印刷电路板兼容,易于集成到现有的电气系统中。
    - 支持:制造商ON Semiconductor提供了详尽的技术文档、样品测试和技术支持服务。购买后用户可以访问技术支持热线,获取详细的产品说明和技术咨询。

    6. 常见问题与解决方案


    1. 问题:如何确认整流器的工作状态?
    - 解决方案:可以通过测量两端的电压来确认整流器是否正常工作。如果电压显示为二极管的正向电压降,则表明整流器处于正常工作状态。

    2. 问题:整流器长时间使用后出现过热怎么办?
    - 解决方案:确保良好的散热环境,使用适当的散热器。若需要更高散热性能,可考虑增加散热面积或者选择更大规格的产品型号。

    7. 总结和推荐


    总体而言,这些玻璃封装桥式整流器凭借其优越的安全性能、可靠性、兼容性及环境适应能力,在电力电子和工业控制领域中表现出色。我们强烈推荐使用这些产品作为高效稳定的整流元件。对于寻求高品质整流解决方案的用户来说,这将是最佳的选择之一。

DFB2510参数

参数
If - 正向电流 25A
Ir - 反向电流 10μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 350A
配置 -
30.3mm(Max)
4.8mm(Max)
20.3mm(Max)
通用封装 TS-6P
安装方式 通孔安装
零件状态 在售
包装方式 管装

DFB2510厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

DFB2510数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR DFB2510 DFB2510数据手册

DFB2510封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.3344 ¥ 11.3769
100+ $ 1.3103 ¥ 11.2754
300+ $ 1.2983 ¥ 11.1738
500+ $ 1.2863 ¥ 11.0722
1000+ $ 1.2502 ¥ 10.5643
5000+ $ 1.2502 ¥ 10.5643
库存: 3230
起订量: 88 增量: 1
交货地:
最小起订量为:50
合计: ¥ 568.84
