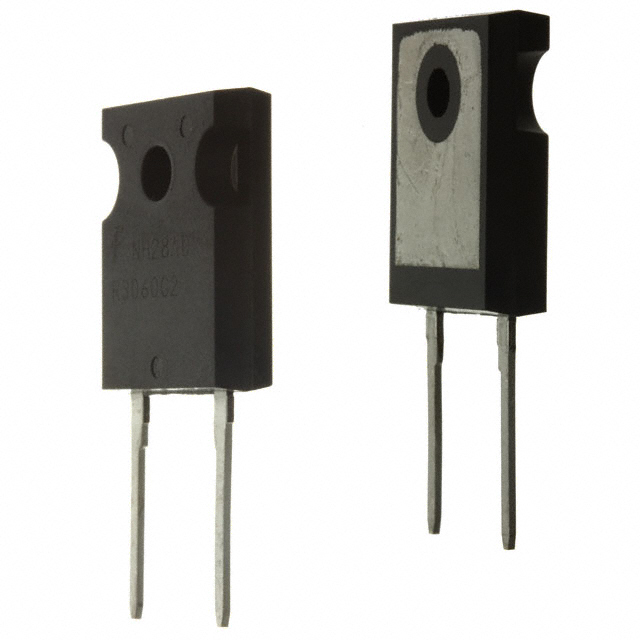

FFSH3065B

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 110A 0μs 40μA 37A TO-247-2 通孔安装
供应商型号: UNP-FFSH3065B
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 FFSH3065B

FFSH3065B概述

    # 硅碳化物(SiC)肖特基二极管技术手册:FFSH3065B

    产品简介


    硅碳化物(SiC)肖特基二极管是新一代功率半导体产品,采用全新的技术平台,为用户提供卓越的开关性能和更高的可靠性。SiC材料的应用使得二极管能够在高温环境中稳定运行,并且没有反向恢复电流,温度独立的开关特性以及出色的热性能使其在电力电子系统中具有显著的优势。该产品适用于汽车HEV-EV车载充电机、汽车HEV-EV直流转换器等多种应用场景。

    技术参数


    - 额定电压(VRRM):650 V
    - 最大结温(TJ):175°C
    - 单脉冲雪崩能量(EAS):144 mJ
    - 连续整流正向电流(IF):@TC<146°C时为30 A;@TC<135°C时为37 A
    - 非重复峰值正向浪涌电流(IF, Max):@TC=25°C,10μs为1100 A;@TC=150°C,10μs为1000 A
    - 非重复正向浪涌电流(IF,SM):@TC=25°C,半正弦脉冲,tp=8.3 ms为110 A
    - 总功耗(Ptot):@TC=25°C时为268 W;@TC=150°C时为45 W
    - 封装热阻(RθJC):最大0.56°C/W
    - 最大储存温度范围(TSTG):-55至+175°C

    产品特点和优势


    - 高可靠性:SiC肖特基二极管没有反向恢复电流,这显著减少了电路设计中的复杂性,提高了系统的可靠性和效率。
    - 温度稳定性:这些二极管具备优秀的温度稳定性,适合在极端温度条件下工作。
    - 优异的热性能:热阻低,有利于散热,确保二极管在高温环境下能够持续稳定运行。
    - 易并联:具有正温度系数,易于实现并联使用。
    - 符合行业标准:通过AEC-Q101认证,满足汽车行业严格的标准要求。

    应用案例和使用建议


    汽车HEV-EV车载充电机
    在汽车HEV-EV车载充电机中,SiC肖特基二极管可以有效提高充电效率,减少热损耗,延长使用寿命。推荐使用合适的散热片进行散热,以确保二极管在长时间大电流工作下的稳定性。
    汽车HEV-EV直流转换器
    在汽车HEV-EV直流转换器中,SiC肖特基二极管可以提供更高的开关频率,从而增加功率密度,减小EMI(电磁干扰),降低系统成本。使用时建议注意并联连接时的均流设计,以避免个别二极管过载。

    兼容性和支持


    SiC肖特基二极管符合RoHS指令,且不含铅、卤素及BFR,适用于无铅焊接工艺。产品提供详细的订购和发货信息,如需进一步的技术支持或维修服务,请访问ON Semiconductor官方网站获取相关信息。

    常见问题与解决方案


    问题1:如何选择正确的散热器?
    解决方案:选择散热器时,应考虑散热器的热阻和散热面积,以确保二极管在高温条件下的稳定运行。具体选型可以根据RθJC(热阻)计算得出。
    问题2:如何处理并联连接时的均流问题?
    解决方案:可以通过选择内部电阻匹配较好的二极管,并采用均流电阻或并联电感的方式来实现均流。
    问题3:如何确保长期运行的安全性?
    解决方案:定期检测二极管的工作状态,确保其在额定工作范围内运行。避免超载运行,并保持良好的散热措施。

    总结和推荐


    综上所述,SiC肖特基二极管FFSH3065B凭借其高效能、高可靠性和广泛的应用领域,在现代电力电子系统中展现出强大的竞争力。它适用于汽车、工业和其他需要高性能和高可靠性的应用场景。对于需要提升系统效率、减少损耗和增加功率密度的设计者来说,这款产品是一个理想的选择。强烈推荐使用。

FFSH3065B参数

参数
If - 正向电流 37A
Ir - 反向电流 40μA
Vr-反向电压 -
反向恢复时间 0μs
正向浪涌电流 110A
配置 -
通用封装 TO-247-2
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

FFSH3065B厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSH3065B数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSH3065B FFSH3065B数据手册

FFSH3065B封装设计

查看详情并下载
Symbol
Footprint
3D Model
