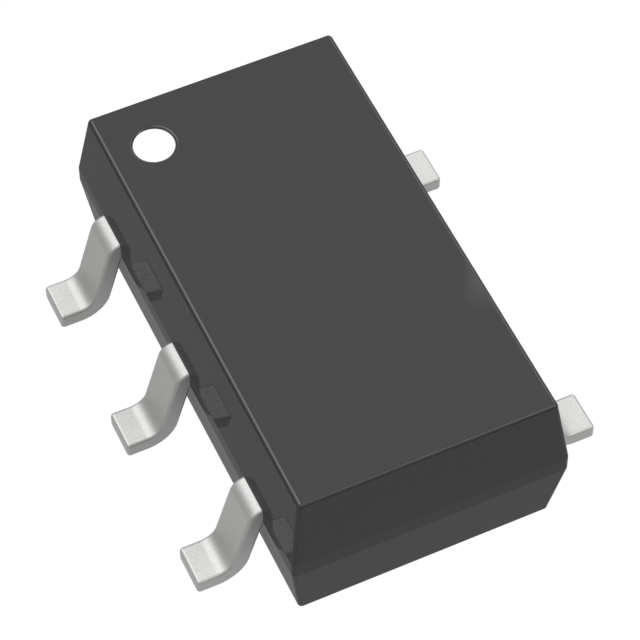

NC7SV04P5X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 反相器, S70封装, 表面贴装
供应商型号: NC7SV04P5X
供应商: 云汉优选
标准整包数: 3000
ON SEMICONDUCTOR 逻辑门 NC7SV04P5X

NC7SV04P5X概述


    产品简介


    NC7SV04 — TinyLogic® ULP-A Inverter
    NC7SV04 是一款由Fairchild半导体公司生产的Ultra-Low Power (ULP-A) 系列的微型逻辑系列的单个逆变器。这款逆变器特别适用于需要极端高速度、高驱动能力且低功耗的应用场景。产品采用先进的CMOS技术制造,能够在宽泛的低压操作范围内(0.9V 至 3.6V VCC)提供高效率和低功耗的高性能表现。

    技术参数


    供电电压范围:0.9V 到 3.6V
    输入电压范围:0V 到 3.6V
    输出电压范围:0V 到 VCC
    高电平输出电流:
    - 2.7V 到 3.6V VCC:±24mA
    - 2.3V 到 2.7V VCC:±18mA
    - 1.65V 到 1.95V VCC:±6mA
    - 1.4V 到 1.6V VCC:±4mA
    - 1.1V 到 1.3V VCC:±2mA
    - 0.9V VCC:±0.1mA
    传播延迟时间:
    - 2.7V 到 3.6V VCC:1.5ns (典型值)
    - 2.3V 到 2.7V VCC:1.8ns (典型值)
    - 1.65V 到 1.95V VCC:2.0ns (典型值)
    - 1.4V 到 1.6V VCC:3.2ns (典型值)
    - 1.1V 到 1.3V VCC:6.0ns (典型值)
    - 0.9V VCC:12.0ns (典型值)

    产品特点和优势


    1. 宽电压范围操作:0.9V 到 3.6V 的供电电压使产品适应多种不同的应用场景。
    2. 高功率效率:在不同电压下表现出色的驱动能力和高速度。
    3. 超低动态功耗:有助于延长电池寿命,尤其是在便携式设备中。
    4. 超小封装:采用MicroPak™封装技术,体积小巧,节省空间。
    5. 过压保护:I/O 可承受最高至 3.6V 的过电压,增加了可靠性。
    6. 静音设计:使用了专利的Quiet Series™噪声/EMI抑制电路,降低电磁干扰。

    应用案例和使用建议


    应用案例:NC7SV04逆变器广泛应用于便携式设备、手持仪器、医疗设备等领域,因其低功耗和高效率而备受欢迎。例如,在某些电池供电的手持仪器中,这款逆变器可以有效延长设备的运行时间。
    使用建议:
    - 在设计电路时,考虑电源电压范围内的最佳工作条件,以确保最大效率和稳定性。
    - 遵循推荐的操作温度范围,确保长期可靠的工作。
    - 在使用过程中监控散热情况,特别是在高电流环境下。

    兼容性和支持


    兼容性:该产品可与其他电子元件良好兼容,特别是在设计符合标准的电路板时。具体兼容性需参考制造商的最新技术文档。
    支持和服务:ON Semiconductor为客户提供全面的技术支持和售后服务,包括技术咨询、故障排除及产品更换服务。如有任何疑问,可通过技术支持邮箱(Fairchildquestions@onsemi.com)联系。

    常见问题与解决方案


    1. Q: 产品在不同电压下的表现如何?
    - A: 请查看产品手册中的技术参数部分,了解详细的数据,如供电电压和输出电流的变化情况。

    2. Q: 如何确定最佳的工作条件?
    - A: 依据推荐的操作条件表选择合适的电压、电流和温度条件。
    3. Q: 如何防止电磁干扰?
    - A: 使用具备电磁干扰抑制功能的电路设计,可参考产品的Quiet Series™技术特点进行布局。

    总结和推荐


    总结:NC7SV04是一款优秀的Ultra-Low Power ULP-A系列逆变器,具有广泛的适用性、出色的性能和高可靠性。它尤其适合需要长电池寿命和紧凑空间的设计要求。考虑到其优良的特性和广泛的应用领域,强烈推荐在相关项目中选用此产品。
    希望以上信息对您有所帮助!如果您有任何进一步的问题,请随时联系我们。

NC7SV04P5X参数

参数
输出数量 6
逻辑系列 TinyLogic ULP
传播延迟时间 2.3ns@ 3V,30pF
高电平输出电流 24mA
电路数量 1
低电平输出电流 24mA
最大工作供电电压 3.6V
输出类型 三态
栅极数量 -
逻辑功能 Inverter
最小工作供电电压 900mV
输入数量 1
施密特触发器输入
长*宽*高 2mm(长度)*1.25mm(宽度)
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
