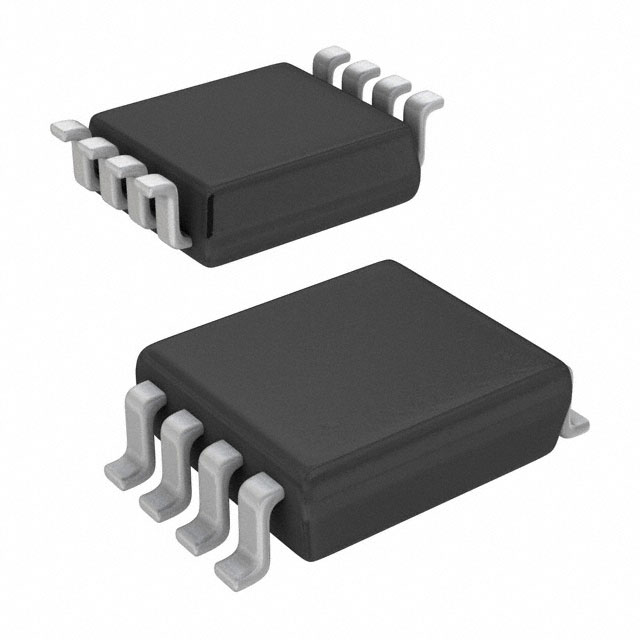

NC7WZ38K8X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 3.4ns@ 5V,50pF 漏极开路 1 2 2 2 1.65V 5.5V 32mA NAND Gate TinyLogic UHS 贴片安装,黏合安装 2mm*2.3mm*700μm
供应商型号: FL-NC7WZ38K8X
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 逻辑门 NC7WZ38K8X

NC7WZ38K8X概述

    TinyLogic UHS Dual 2-Input NAND Gate (NC7WZ38) 技术手册解析

    1. 产品简介


    产品名称:NC7WZ38
    产品类型:TinyLogic UHS 系列双输入 NAND 门(开漏输出)
    制造商:ON Semiconductor
    主要功能:
    - 实现逻辑电路中的双输入 NAND 门功能
    - 采用先进的 CMOS 技术,实现高频率和低功耗操作
    - 开漏输出设计适合多种逻辑应用,如总线扩展
    应用领域:
    - 嵌入式系统
    - 通信设备
    - 消费类电子产品
    - 汽车电子控制单元

    2. 技术参数


    以下是 NC7WZ38 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压(VCC) | 1.65 | 3.3 | 5.5 | V |
    | 输入电压(VIN) | 0 | 0.7 × VCC | 5.5 | V |
    | 输出电压(VOUT) | 0 | VCC | VCC | V |
    | 输入电容(CIN) | - | 2.5 | - | pF |
    | 输出电容(COUT) | - | 4.2 | - | pF |
    | 延迟时间(tPZL, tPLZ)| - | 2.2 (5V VCC) | - | ns |
    其他特性:
    - 工作温度范围:-40°C 至 +85°C
    - 过压保护:输入电压可承受高达 5.5 V,与 VCC 无关
    - Pb-Free、Halogen-Free、RoHS 合规

    3. 产品特点和优势


    - 空间节省:采用 US8 表面贴装封装,尺寸为 1.6×1.6 mm,非常适合高密度 PCB 设计。
    - 高性能:最高频率可达 1.8 GHz,在典型条件下传播延迟为 2.2 ns。
    - 多电压支持:宽泛的工作电压范围(1.65 V 至 5.5 V),兼容多种供电需求。
    - 可靠设计:采用 MicroPak 封装,无铅且符合环保要求。
    优势分析:
    此款芯片特别适合对体积、速度和能耗有较高要求的应用场景。其 Pb-Free 特性也符合现代电子制造的环保趋势。

    4. 应用案例和使用建议


    应用案例:
    - 车载电子:用于汽车传感器信号处理,例如刹车灯控制电路。
    - 消费电子:智能手机内部低功耗逻辑芯片的应用。
    - 工业自动化:工厂设备中的状态检测与控制系统。
    使用建议:
    - 确保所有未使用的输入引脚被正确接地或接电源,以避免不必要的干扰。
    - 注意信号完整性问题,特别是在高频场景下。可通过增加旁路电容优化信号质量。
    - 在多芯片系统中,确保与 NC7WZ38 相关的其他组件(如电阻分压网络)选择合适的阻值。

    5. 兼容性和支持


    - 兼容性:
    NC7WZ38 支持与其他逻辑门或微控制器直接连接,无需额外的转换电路。
    - 支持服务:
    ON Semiconductor 提供详尽的技术文档和在线支持,包括设计指南、典型应用电路及故障排查方法。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 传输延迟过大 | 检查负载电容是否超出推荐范围;优化 PCB 布局。 |
    | 静态功耗过高 | 确认电源电压在推荐范围内,检查是否短路。 |
    | 输出信号不稳定 | 检查引脚是否正确接地或接电源。 |

    7. 总结和推荐


    综合评估:
    NC7WZ38 是一款性能优异的逻辑芯片,以其紧凑的设计、高效的逻辑运算能力和良好的兼容性脱颖而出。它广泛适用于对空间和能耗敏感的应用场景。
    推荐结论:
    对于需要高性能逻辑门的小型化设计,NC7WZ38 是一款值得信赖的选择。如果您正在寻找一款可靠且灵活的电子元器件,此产品无疑是一个理想之选。

NC7WZ38K8X参数

参数
电路数量 2
施密特触发器输入 -
逻辑系列 TinyLogic UHS
传播延迟时间 3.4ns@ 5V,50pF
逻辑功能 NAND Gate
低电平输出电流 32mA
输出类型 漏极开路
输出数量 1
最大工作供电电压 5.5V
栅极数量 2
最小工作供电电压 1.65V
高电平输出电流 -
输入数量 2
长*宽*高 2mm*2.3mm*700μm
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
