FSA2567MPX

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 模拟开关, MLP封装, 16引脚
供应商型号: 31M-FSA2567MPX
供应商: 云汉优选
标准整包数: 1

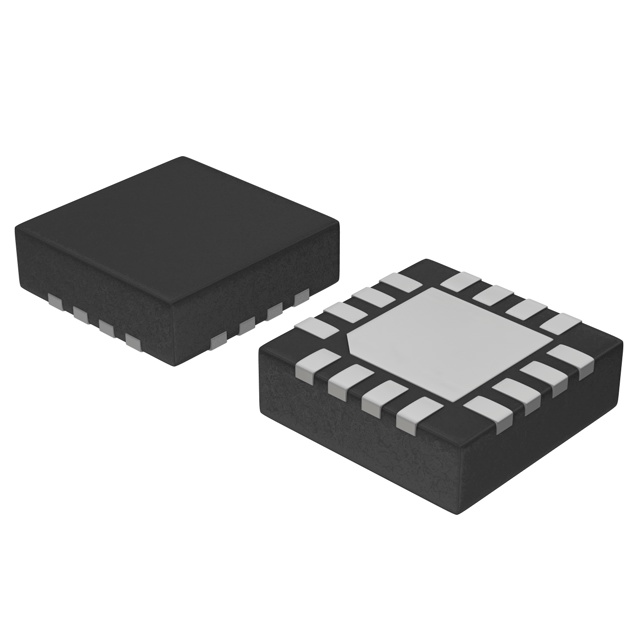

ON SEMICONDUCTOR 其他接口芯片 FSA2567MPX

FSA2567MPX概述

    FSA2567 — 低功耗双SIM卡模拟开关

    产品简介


    FSA2567 是一款双向、低功耗、双极双掷(4PDT)模拟开关,专为双SIM卡多路复用设计。它适用于智能手机、PDA、数码相机和笔记本电脑等多种消费电子产品。此外,它还可用于液晶显示器、电视和机顶盒等领域。

    技术参数


    以下是FSA2567的主要技术参数:
    - 电源电压范围: 1.65 V 至 4.3 V
    - 关断电流: 最大 1 μA
    - 关闭状态漏电电流: 最大 60 nA
    - 导通电阻:
    - 数据路径:典型值 6 Ω
    - 供电路径:典型值 0.4 Ω
    - 输入钳位电压: -1.2 V 至 -0.5 V
    - 输入高电压: 1.1 V 至 1.7 V
    - 输入低电压: 0.4 V 至 0.7 V
    - 带宽: >160 MHz
    - 封装选项:
    - 无铅16引脚MLP(16引脚Molded Leadless Package)
    - 无铅16引脚UMLP(16引脚Ultrathin Molded Leadless Package)

    产品特点和优势


    - 低导通电阻:数据路径的导通电阻仅为6Ω,确保低电压降和高传输速率。
    - 宽电源电压范围:支持1.65V至4.3V的工作电压范围,适合多种电池电压的应用。
    - 低功耗:静态电流消耗低至1μA,适合便携式设备。
    - ESD保护:具有高达3 kV的ESD等级,确保电路的安全性。
    - 快速开关时间:导通和关断时间分别在纳秒级别,适用于高速信号切换。

    应用案例和使用建议


    FSA2567可以用于多种场景,例如手机中的双SIM卡切换,以及连接器共享。为了优化性能,建议在设计时考虑到以下几点:
    - 布局设计:合理布置PCB上的组件,减少寄生电容对性能的影响。
    - 电源管理:确保电源电压稳定,避免电压波动影响设备性能。
    - 散热设计:特别是在高温环境下,需要良好的散热设计以保持设备稳定运行。

    兼容性和支持


    FSA2567兼容各种SIM卡标准,并且已经通过测试验证。该产品提供了丰富的支持资源,包括详细的测试电路图和参数表,以便于工程师进行二次开发。同时,厂商提供了全面的技术支持,确保客户在应用过程中遇到问题时能够得到及时的帮助。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题1: 设备在特定条件下无法正常工作。
    - 解决方案: 检查电源电压是否符合要求,同时检查是否有外部干扰影响性能。
    - 问题2: 设备在低温下表现不佳。
    - 解决方案: 确保设备的工作温度在其推荐范围内,可以在极端环境中增加额外的温控措施。

    总结和推荐


    FSA2567是一款优秀的低功耗双SIM卡模拟开关,具备优异的导通电阻和广泛的电压范围,非常适合在便携式设备中使用。其出色的兼容性和详尽的支持文档使其成为开发工程师的理想选择。总体来说,我们强烈推荐使用FSA2567来提升您项目的性能和可靠性。

FSA2567MPX参数

参数
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MLP-16
安装方式 贴片安装,黏合安装
应用等级 电信级
零件状态 在售
包装方式 卷带包装

FSA2567MPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA2567MPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR FSA2567MPX FSA2567MPX数据手册

FSA2567MPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.9
10+ ¥ 2.5
30+ ¥ 2.2
100+ ¥ 1.9
500+ ¥ 1.7
1000+ ¥ 1.62
库存: 2443
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 2.9
