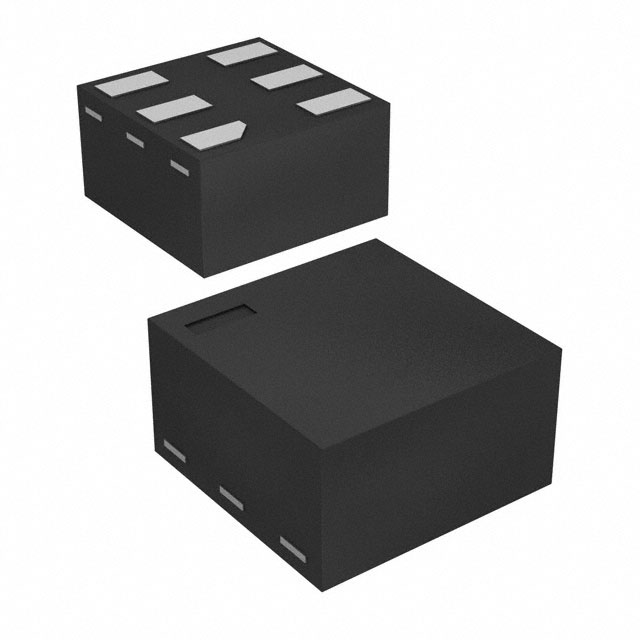

NC7SZ14FHX

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR
产品描述: 1.65V 5.5V MICROPAK-2 贴片安装,黏合安装 1mm*1mm*500μm
供应商型号: CY-NC7SZ14FHX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他逻辑器件 NC7SZ14FHX

NC7SZ14FHX概述

    TinyLogic UHS Inverter with Schmitt Trigger Input — NC7SZ14

    1. 产品简介


    NC7SZ14 是安森美半导体(ON Semiconductor)Ultra-High Speed(UHS)系列下的微型逻辑产品之一。它是一款具有施密特触发输入的单端反相器,适用于需要高速响应和低静态功耗的应用。该产品被广泛应用于各类数字电路中,如微控制器接口、时序控制电路和信号缓冲器等。

    2. 技术参数


    NC7SZ14的主要技术参数如下:
    - 工作电压范围:1.65 V至5.5 V
    - 输出驱动能力:±24 mA @ 3 V VCC
    - 传播延迟时间:典型值为3.7 ns @ 5 V VCC (至50 pF负载)
    - 逻辑电平:高电平和低电平输出范围分别为0 VCC到1.5 VCC
    - 输入容限:在VCC = 0 V时,输入为高阻态;独立于VCC的工作电压,输入可容忍高达5.5 V的电压
    - 热阻抗:不同封装类型的热阻抗不同,其中SC-74A/SOT23-5的热阻为320°C/W
    - 绝对最大额定值:输入、输出直流电压可达6.5 V;存储温度范围为-65°C至+150°C

    3. 产品特点和优势


    - 超高速性能:该器件的最大传播延迟时间仅为3.7 ns,适用于需要快速响应的应用。
    - 高输出驱动:提供±24 mA的输出电流能力,确保了较大的负载驱动能力。
    - 宽工作电压范围:从1.65 V到5.5 V,确保广泛的电源适应性。
    - 小型化设计:采用MicroPak、SOT23-5、SC-74A和SC-88A等封装形式,体积小巧,节省空间。
    - 低静态功耗:保证在低功耗设计中的出色表现。
    - 环保材料:无铅、无卤素和符合RoHS标准,适用于各种环保要求严格的场合。

    4. 应用案例和使用建议


    - 微控制器接口:可用于微控制器信号的缓冲和转换,特别是在需要高电平和低电平转换的应用中。
    - 时序控制电路:在需要快速反应的时序控制中,施密特触发器能够有效抑制噪声干扰。
    - 信号缓冲器:通过提高信号完整性来增强系统的可靠性。
    - 使用建议:确保输入引脚的稳定状态,避免浮空输入;考虑适当的散热措施以延长器件寿命。

    5. 兼容性和支持


    - 兼容性:NC7SZ14与LCX系列在3.3 V VCC下表现一致,便于替代和升级现有设计。
    - 支持服务:安森美半导体提供了详尽的技术文档和支持服务,包括电话和电子邮件支持,确保客户能够获得及时的技术支持。

    6. 常见问题与解决方案


    - 问题1:在高温环境下,器件的性能是否会下降?
    - 解决方案:尽管NC7SZ14能够在-40°C至+85°C的范围内正常工作,但在极端高温条件下可能需要额外的散热措施,以防止过热。

    - 问题2:器件在关闭状态下是否会消耗电流?
    - 解决方案:关闭状态下,NC7SZ14的功耗极低,最大漏电流为1 μA。如果对功耗有严格要求,建议进一步研究和测试具体的应用情况。

    7. 总结和推荐


    NC7SZ14 是一款高性能的微型逻辑反相器,适用于多种应用场景。凭借其卓越的速度性能、广泛的电压适应性和小型化的封装,NC7SZ14 在众多领域表现出色。鉴于其优良的性能和强大的支持系统,强烈推荐用于需要高性能和高可靠性的场合。

NC7SZ14FHX参数

参数
最小工作供电电压 1.65V
最大工作供电电压 5.5V
长*宽*高 1mm*1mm*500μm
通用封装 MICROPAK-2
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装
