FSA2380BQX

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: Analog Switch Single DP3T 14-Pin DQFN EP T/R
供应商型号: FL-FSA2380BQX
供应商: 海外现货
标准整包数: 1

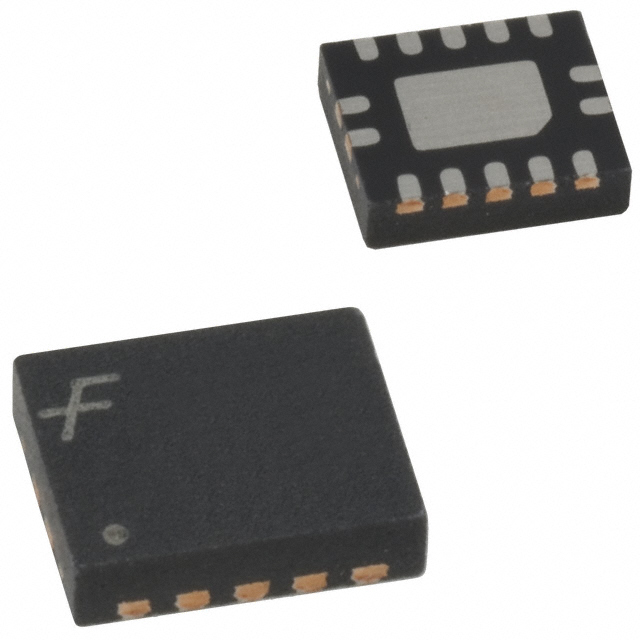

ON SEMICONDUCTOR 音频接口芯片 FSA2380BQX

FSA2380BQX概述

    FSA2380 — Low RON (0.75Ω) 3:1 Negative Swing Audio Source Switch

    产品简介


    FSA2380是一款由Fairchild Semiconductor开发的双极三掷(DP3T)多路复用器,主要用于在控制信号的作用下切换三个双通道的数据或音频源。它特别适用于移动手持设备、消费电子产品等领域的数据传输和音频切换应用。

    技术参数


    FSA2380的主要技术参数如下:
    - 最大控制电流 (ICCT):10μA(控制电压范围VIN=2.6V, VCC=4.3V)
    - CON电容:70pF典型值
    - 导通电阻 (RON):0.75Ω典型值
    - 1Bn, 2Bn端口:支持负摆幅音频至-2V
    - -3dB带宽:> 120 MHz
    - 低功耗:最大1μA
    - 电源关断功能:IIN < 2μA时1A/2A引脚可实现低泄漏电流
    - 封装:无铅14引脚TSSOP和DQFN封装

    产品特点和优势


    - 高集成度:能够同时处理三个双通道数据源,节省空间。
    - 低导通电阻:0.75Ω的低导通电阻保证了信号传输的高效性。
    - 宽控制电压范围:确保在不同的工作条件下依然能够稳定工作。
    - 低功耗:最大仅1μA的待机电流,有利于延长电池寿命。
    - 电源关断功能:具有出色的电源管理能力,在非工作状态下有效减少泄漏电流。
    - 广泛的应用场景:适用于多种消费类电子产品,如手机、PDA、数码相机和笔记本电脑等。

    应用案例和使用建议


    - 手机和平板电脑:FSA2380能够有效地切换不同数据源,例如摄像头和麦克风。
    - 电视和显示器:可以用于多源信号的切换,如HDMI、USB等接口。
    - 笔记本电脑:可以作为USB或HDMI信号的切换器,提升用户体验。
    使用建议:
    - 确保所有外部信号在规定范围内,以避免损坏器件。
    - 在选择外部组件时,需注意其电容值,以匹配FSA2380的工作条件。
    - 建议在实际应用中进行充分的测试,以确保最佳性能。

    兼容性和支持


    - 兼容性:FSA2380可以与其他标准音频和数据接口兼容,具体兼容性需根据实际情况确定。
    - 技术支持:如有任何技术疑问,可通过contact@fairchildsemi.com联系Fairchild Semiconductor的技术支持团队。

    常见问题与解决方案


    1. Q: 设备无法正常工作
    - A: 检查控制电压是否在指定范围内,确保所有连接正确且没有短路。
    2. Q: 设备功耗异常高
    - A: 检查电源电压和电流是否符合规格要求,确认是否有漏电现象。
    3. Q: 数据传输质量不佳
    - A: 检查输入信号的质量,确认信号源的稳定性,必要时使用滤波器。

    总结和推荐


    FSA2380是一款功能强大、性能卓越的音频源开关,具有出色的导通电阻和低功耗特性。其广泛的应用范围和良好的兼容性使其成为消费类电子产品中的理想选择。建议在移动手持设备和多媒体终端中采用此器件,以提升整体性能和用户体验。对于需要高可靠性和高性能的产品,FSA2380是一个值得信赖的选择。

FSA2380BQX参数

参数
长*宽*高 3mm(长度)*2.5mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FSA2380BQX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA2380BQX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA2380BQX FSA2380BQX数据手册

FSA2380BQX封装设计

查看详情并下载
Symbol
Footprint
3D Model
