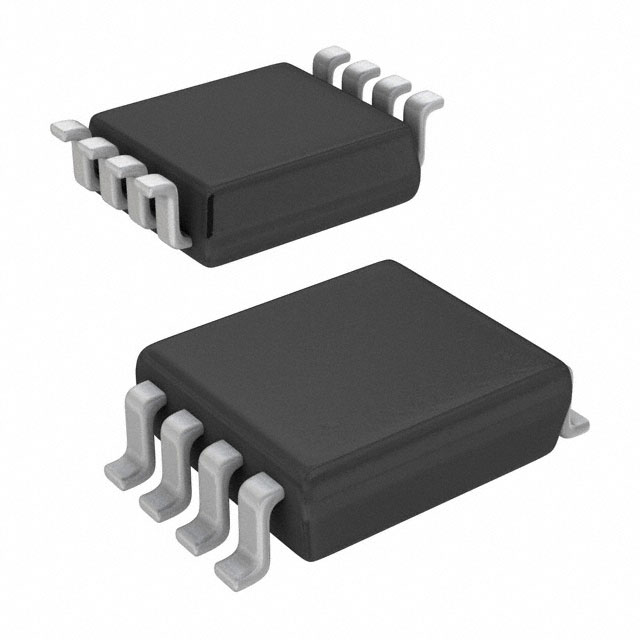

NC7WB3306K8X

厂牌: ON SEMICONDUCTOR
产品描述: 250μs 单相 2 2 2 4V 5.5V 128mA -128mA US-8-8 贴片安装,黏合安装 2mm*2.3mm*700μm
供应商型号: CY-NC7WB3306K8X
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 模拟开关/多路复用器 NC7WB3306K8X

NC7WB3306K8X概述

    # NC7WB3306 2-Bit Low Power Bus Switch

    产品简介


    NC7WB3306 是一款超高速 CMOS FET 总线开关,具有 TTL 兼容的低电平控制输入。它设计用于需要低传播延迟和最小接地回跳噪声的应用场景。这款总线开关包含两个独立控制端口,可实现信号在两个端口间的双向传输。其广泛应用于需要高速数据传输和低功耗的系统中,如计算机接口、通信设备和其他需要高可靠性信号切换的电子系统。

    技术参数


    电气特性
    - 电源电压范围: -0.5V 到 +7.0V
    - 开关电压范围: -0.5V 到 +7.0V
    - 输出电压范围: 0V 到 5.5V
    - 最大开关电阻: 7.0Ω(@4.5V)
    - 传播延迟时间: 最小 0.25ns,最大 0.25ns
    - 开关泄漏电流: ≤1.0μA
    工作环境
    - 存储温度范围: -65°C 到 +150°C
    - 工作温度范围: -40°C 到 +85°C
    - 电源电流: ≤3.0mA
    - 热阻抗: 250°C/W

    产品特点和优势


    1. 空间节省型封装: 提供 US8 表面贴装封装,占用空间小。
    2. 微小型封装: 铅封无铅 MicroPak 封装,适合高度集成的设计。
    3. 低导通电阻: 典型值为 3.0Ω,适用于低功耗设计。
    4. 低传播延迟: 低至 0.25ns 的传播延迟,提高数据传输速度。
    5. 过压保护: 控制输入耐受高达 5.5V 的电压,保证系统的稳定性。

    应用案例和使用建议


    应用案例
    - 计算机接口: 用于连接 CPU 和内存之间的高速信号路径。
    - 通信设备: 在以太网、串行通信接口中作为信号中继。
    - 医疗设备: 由于其高可靠性和低噪声特性,可以用于需要精确信号切换的医疗仪器中。
    使用建议
    - 选择合适的电源电压: 确保电源电压在 4.0V 到 5.5V 之间,以获得最佳性能。
    - 考虑散热设计: 特别是在大电流应用中,要注意保持良好的散热,避免因温度过高导致性能下降。
    - 关注电缆长度: 在长距离布线时,注意电缆的负载电容对信号完整性的影响。

    兼容性和支持


    - 兼容性: 与标准 TTL 输入兼容,能够与现有系统无缝对接。
    - 支持服务: Fairchild Semiconductor 提供详尽的技术文档和支持,确保用户能够快速部署和使用该产品。

    常见问题与解决方案


    1. 问题: 开关延迟时间不满足要求。
    - 解决方案: 检查电源电压是否符合规范,确保电源稳定。如果问题依旧存在,可能需要更换其他型号的总线开关。
    2. 问题: 输出电压不符合预期。
    - 解决方案: 检查控制输入是否正确配置,确认所有输入信号都在有效范围内。
    3. 问题: 总线开关在高负载情况下表现不佳。
    - 解决方案: 确认负载电容不超过规范范围,必要时添加外部补偿电容。

    总结和推荐


    NC7WB3306 以其紧凑的封装、低功耗和高可靠性,在多个应用领域表现出色。其低传播延迟和高开关速度使得它成为高性能数据传输的理想选择。对于需要低功耗、高可靠性的场合,NC7WB3306 是非常值得推荐的产品。建议在计算机接口、通信设备及医疗设备等领域进行尝试和部署。

NC7WB3306K8X参数

参数
电路数量 2
低电平输出电流 128mA
最小工作供电电压 4V
供电类型 单相
高电平输出电流 -128mA
传播延迟时间 250μs
最大工作供电电压 5.5V
输出数量 2
输入数量 2
长*宽*高 2mm*2.3mm*700μm
通用封装 US-8-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NC7WB3306K8X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7WB3306K8X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 模拟开关/多路复用器 ON SEMICONDUCTOR NC7WB3306K8X NC7WB3306K8X数据手册

NC7WB3306K8X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1243 ¥ 1.07
1000+ $ 0.1208 ¥ 1.0209
5000+ $ 0.1208 ¥ 1.0209
库存: 16229
起订量: 935 增量: 1
交货地:
最小起订量为:500
合计: ¥ 535
