FSUSB43L10X

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 模拟开关, MicroPak封装, 10引脚
供应商型号: FSUSB43L10X
供应商: 国内现货
标准整包数: 1

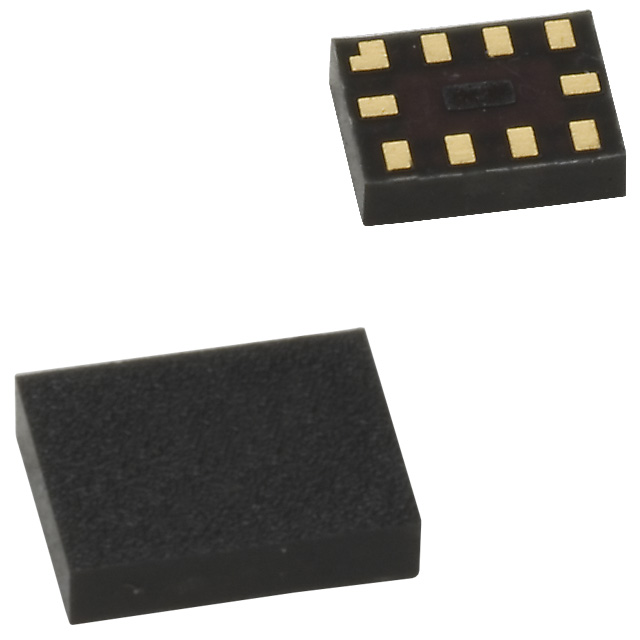

ON SEMICONDUCTOR 其他接口芯片 FSUSB43L10X

FSUSB43L10X概述

    FSUSB43低功率双端口高速USB2.0开关技术手册

    产品简介


    FSUSB43 是一款双向、低功耗、双端口、高速(480 Mbps)的USB2.0开关。它被配置为双极、双掷(DPDT)开关,专为在两个高速源之间或高速源和全速源(12 Mbps)之间切换而优化。适用于多种设备,包括手机、PDA、数码相机、笔记本电脑、LCD显示器、电视和机顶盒等。

    技术参数


    - 工作电压范围: 2.4V 至 4.4V
    - 控制输入电压: SEL, OE引脚的直流输入电压为0至VCC
    - 电源电流消耗: 最大1 µA,最大ICCT为20 µA(电压范围为1.8V至4.3V)
    - 宽带宽: -3 dB带宽 > 720 MHz
    - 封装: 10引脚MicroPakTM (1.6 x 2.1 mm)
    - ESD保护: 8 kV(人体模型),> 16 kV(电源/接地模型)
    - 引脚耐压: 所有USB端口最高可承受5.25V过电压
    - 开关导通电阻: 典型值为3.9 Ω
    - 开关断开电容: 典型值为5.7 pF
    - 工作温度范围: -40°C 到 +125°C

    产品特点和优势


    FSUSB43具有多项独特功能,使其在各种应用中表现出色:
    - 过电压保护: 所有USB端口最高可承受5.25V,无需外部组件
    - 低导通电阻: 3.9 Ω,保证信号传输时的损耗最小化
    - 低功耗: 最大电流消耗仅为1 µA
    - 高宽带: 超过720 MHz的宽带宽确保信号无失真
    - 卓越的通道间串扰: 最小化信号干扰
    - 电源关断保护: 所有端口在VCC = 0V时得到保护

    应用案例和使用建议


    - 手机和PDA: 直接接口到基带处理器,方便数据交换
    - 数字相机和笔记本电脑: 实现多设备之间的数据共享和切换
    - LCD显示器、电视和机顶盒: 提供无缝的数据连接和切换体验
    使用建议:
    - 确保所有USB端口电压不超过5.25V
    - 在设计电路时,注意电源电压的选择,以避免不必要的功耗
    - 使用时要注意温度限制,确保设备在推荐的工作温度范围内运行

    兼容性和支持


    FSUSB43与USB2.0标准兼容,可以无缝集成到现有系统中。该产品通过提供详细的技术手册和支持服务,确保用户能够顺利使用和维护。

    常见问题与解决方案


    - 问题: 设备无法正常工作,怀疑是电源电压过高导致。
    - 解决方案: 检查所有USB端口电压,确保不超过5.25V,必要时添加外部保护电路。

    - 问题: 信号传输过程中出现明显延迟或失真。
    - 解决方案: 确认所用的信号线长度和阻抗匹配,调整带宽设置,检查是否达到720 MHz的带宽要求。

    总结和推荐


    FSUSB43是一款高性能的高速USB2.0开关,特别适用于需要快速、可靠数据传输的应用场合。其低功耗、高带宽和卓越的信号完整性使其成为许多现代设备的理想选择。强烈推荐在需要高速USB开关的应用中使用FSUSB43。

FSUSB43L10X参数

参数
长*宽*高 2.1mm(长度)*1.6mm(宽度)
通用封装 MLP-10
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSUSB43L10X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSUSB43L10X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR FSUSB43L10X FSUSB43L10X数据手册

FSUSB43L10X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.8125
5000+ ¥ 2.6325
10000+ ¥ 2.565
20000+ ¥ 2.5425
库存: 253
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 2.81
直接购买
加入购物车
