首页  >  产品百科  >  NL17SZ125DBVT1G

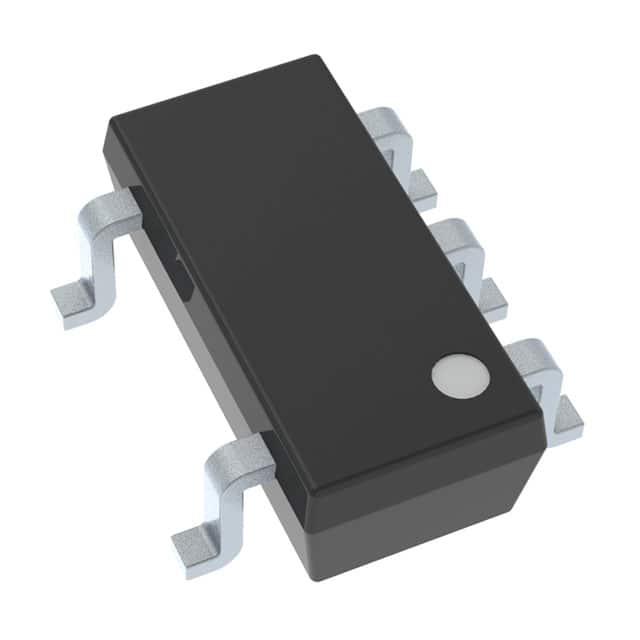

NL17SZ125DBVT1G

厂牌: ON SEMICONDUCTOR
产品描述: 非反相 三态 1 2 1 1 1.65V 5.5V 32mA Buffer,Non-Inverting 32mA SC-74A 贴片安装,黏合安装
供应商型号: CY-NL17SZ125DBVT1G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NL17SZ125DBVT1G

NL17SZ125DBVT1G概述


    产品简介


    NL17SZ125 非反相三态缓冲器是一款单通道非反相三态缓冲器,专为紧凑型封装设计。该芯片主要用于提供高效能的信号缓冲,确保信号传输的完整性与稳定性。它广泛应用于各种电子设备中,尤其是在需要高速、低功耗信号处理的应用场景中。

    技术参数


    - 供电电压范围:1.65 V 至 5.5 V
    - 传播延迟时间(典型值):2.3 ns (供电电压为5V)
    - 输入/输出过压耐受:高达5.5V
    - 电源关断保护:IOFF支持
    - 源/漏电流:3.0V时可达24mA
    - 封装类型:SC-88A、SC-74A、TSOP-5、SOT-553、SOT-953和UDFN6
    - 复杂度:少于100个FET
    - 前缀:NLV适用于汽车和其他特殊需求的应用
    - 可靠性认证:AEC-Q100认证
    - 无铅封装:符合RoHS标准

    产品特点和优势


    NL17SZ125的主要特点包括:
    - 宽泛的供电电压范围:使其适用于多种不同电压要求的系统。
    - 快速传播延迟:能够在高频率下保持信号的稳定传输。
    - 过压耐受能力:有效防止因过压导致的损坏。
    - 电源关断保护:能够有效防止部分断电对系统的影响。
    - 多封装选项:提供了广泛的安装选择,满足不同应用场景的需求。
    - 低复杂度:简化了电路设计和布局,降低了成本。

    应用案例和使用建议


    应用案例
    - 便携式设备:由于其低功耗特性,非常适合用于便携式电子设备中,如智能手机和平板电脑。
    - 工业控制系统:在自动化控制领域中用于信号放大和缓冲,确保信号的可靠传输。
    - 汽车电子:具备较高的环境适应性和安全性,广泛应用于汽车电子控制系统。
    使用建议
    - 在使用该缓冲器时,应注意确保供电电压不超过5.5V,以免造成过压损害。
    - 根据不同的应用需求,选择合适的封装类型以适应特定的空间限制和温度要求。
    - 在进行电路设计时,需考虑散热问题,特别是在大功率操作条件下,合理布局以避免局部过热。

    兼容性和支持


    - 兼容性:该产品具有较强的通用性,可与其他标准接口兼容,便于集成到现有系统中。
    - 技术支持:ON Semiconductor提供了详细的技术文档和丰富的支持资源,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题:缓冲器出现异常延迟现象。
    - 解决办法:检查电源电压是否稳定,并确认外围电路无短路或开路现象。
    2. 问题:输出信号不稳定。
    - 解决办法:检查连接线是否有松动,确保良好的接地。
    3. 问题:过热问题。
    - 解决办法:采取散热措施,如添加散热片或者优化电路布局。

    总结和推荐


    NL17SZ125以其宽泛的电压范围、高效的信号传输能力和广泛的适用性,成为市场上一个颇具竞争力的产品。无论是在便携式设备还是在工业控制系统中,该产品都能展现出优异的性能。经过综合评估,我们强烈推荐使用该款非反相三态缓冲器,尤其是在那些需要高效信号传输的场合。

NL17SZ125DBVT1G参数

参数
输入类型 -
低电平输出电流 32mA
逻辑功能 Buffer,Non-Inverting
输入数量 2
最大工作供电电压 5.5V
输出类型 三态
Iq-静态电流 -
输出数量 1
高电平输出电流 32mA
每元件位数 1
元件数量 1
最小工作供电电压 1.65V
极性 非反相
通用封装 SC-74A
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NL17SZ125DBVT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL17SZ125DBVT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR NL17SZ125DBVT1G NL17SZ125DBVT1G数据手册

NL17SZ125DBVT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0199 ¥ 0.1683
库存: 611657
起订量: 5942 增量: 1
交货地:
最小起订量为:5000
合计: ¥ 841.5
