FUSB252UMX

产品分类: 其他接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: High Speed USB Type-C Port Controller USB 2.0 4.2V T/R 16-Pin UQFN
供应商型号: FUSB252UMX
供应商: 国内现货
标准整包数: 5000

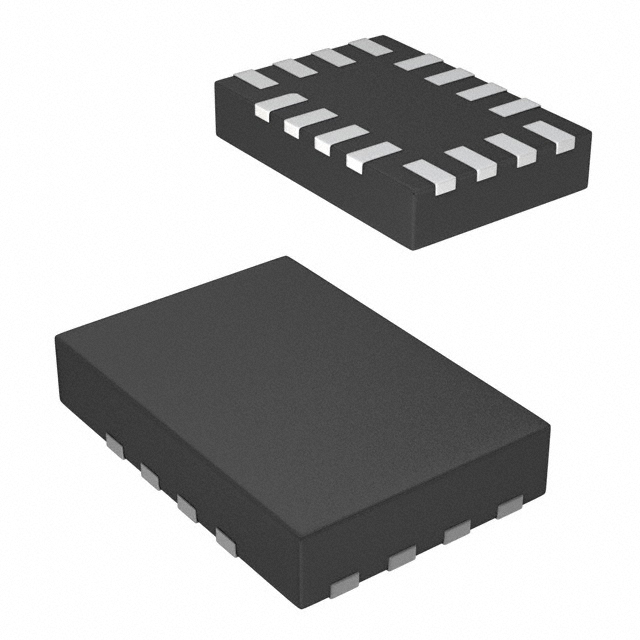

ON SEMICONDUCTOR 其他接口芯片 FUSB252UMX

FUSB252UMX概述

    FUSB252 Type-C CC with High Speed Digital (HSD) Port Protection Switch

    产品简介


    FUSB252是一款集成的端口保护开关,专为USB Type-C® 应用设计。这款产品能够通过提供高达20 V的电压保护来确保HSD+/−和CCx引脚的安全。它符合USB Type-C规范,适用于智能手机、平板电脑和笔记本电脑等智能设备,是当前市场上的一款高效能、高可靠性的端口保护解决方案。

    技术参数


    - 供电范围: VCC 0 V至5.5 V
    - 最大直流保护电压: VCC上20 V,HSD端口上16 V
    - 工作电压范围: VDD 2.7 V至5.5 V
    - 电流能力: 1 A
    - CC通道电阻: 0.3 Ω典型值
    - HSD通道电阻: 5 Ω典型值
    - 带宽: 宽-3 dB 带宽 1 GHz
    - 低功耗操作: 典型ICC = 9 µA
    - 死电池支持: UFP支持,无电源时保持连接
    - 过压保护: CC过压保护典型值5.6 V
    - 绝对最大额定值:
    - VVDD (供应电压): −0.5 V至12.0 V
    - VVICC (CCx到GND): −0.5 V至24 V
    - VSW (HSD±到GND): −5 V至16 V
    - VOCC,VSW (输出到GND): −0.5 V至6 V
    - VCONTROL (控制输入电压): −0.5 V至VDD V
    - 工作温度范围: −40°C至85°C

    产品特点和优势


    FUSB252具备多种特色功能,使其在应用中表现优异。首先,它完全符合USB Type-C规范,提供全面的端口保护。其次,它具有很低的CC路径电阻(典型值0.3 Ω)和HSD路径电阻(典型值5 Ω),保证信号传输的完整性。此外,它还提供死电池支持和过压保护(5.6 V典型值),在极端情况下依然能够保障系统的安全稳定。另外,其低功耗特性和宽温度工作范围也使它能够在多种应用场景下发挥出色表现。

    应用案例和使用建议


    FUSB252广泛应用于各类便携式电子设备,如智能手机、平板电脑和笔记本电脑。为了更好地利用这款产品,设计者可以参考数据手册中提供的参考电路,例如,在CC引脚添加一个5 V到6 V的TVS二极管和5 Ω电阻,以增强对热插拔事件的防护。这种配置不仅可以防止FUSB252因过压而损坏,还可以改善整体系统性能。同时,也可以考虑在具体应用环境中调整外围元件的参数,以获得最佳的保护效果。

    兼容性和支持


    FUSB252与现有的USB Type-C连接器接口兼容,并且可以轻松集成到现有解决方案中。制造商提供了详细的产品文档和测试指南,包括封装、订购信息和机械案例轮廓等,帮助用户快速掌握并应用这款产品。如果用户在使用过程中遇到任何问题,也可以通过制造商的技术支持团队寻求帮助。

    常见问题与解决方案


    根据手册中的常见问题和解决方案,我们可以总结出几个常见的用户疑问及其解决方案:
    - 问题1:如何确保FUSB252在极端条件下的可靠性?
    解决方案:用户应当选择符合手册中规定的推荐操作范围内的组件,并遵循手册中的测试指南进行验证。
    - 问题2:FUSB252是否可以承受过压事件?
    解决方案:当检测到过压事件时,FUSB252会立即激活过压保护(OVP)并关闭相关开关,同时向系统发出警报信号。
    - 问题3:FUSB252是否支持死电池状态?
    解决方案:FUSB252支持死电池状态下的UFP支持,当没有电源应用时仍然保持连接状态,以确保系统的稳定运行。

    总结和推荐


    综上所述,FUSB252 Type-C CC与高速数字(HSD)端口保护开关以其全面的保护功能、低电阻、高带宽和低功耗等特点,在多个应用领域内表现出色。针对不同的智能设备应用需求,FUSB252提供了一种高效的保护方案。我们强烈推荐将FUSB252应用于新一代的USB Type-C设备中,以提升整体系统的稳定性和可靠性。

FUSB252UMX参数

参数
长*宽*高 1.8mm*2.6mm*500μm
通用封装 UMLP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FUSB252UMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FUSB252UMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他接口芯片 ON SEMICONDUCTOR FUSB252UMX FUSB252UMX数据手册

FUSB252UMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 4.2
10000+ ¥ 4.095
20000+ ¥ 4.025
40000+ ¥ 3.99
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 21000
