NC7WZ17FHX

厂牌: ON SEMICONDUCTOR
产品描述: 1mA 非反相 推挽式 2 2 2 1 1.65V 5.5V 32mA Buffer,Non-Inverting 施密特触发器 32mA MICROPAK-2-6 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: 512-NC7WZ17FHX
供应商: Mouser
标准整包数: 1

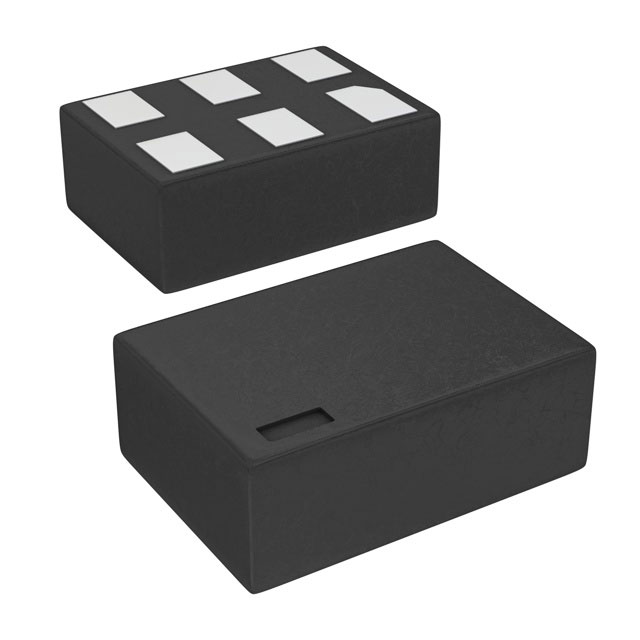

ON SEMICONDUCTOR 缓冲器/驱动器/收发器 NC7WZ17FHX

NC7WZ17FHX概述

    TinyLogic UHS Dual Buffer with Schmitt Trigger Inputs

    产品简介


    产品类型:
    TinyLogic UHS(Ultra-High Speed)系列双缓冲器,具备施密特触发输入。它属于半导体组件工业公司(onsemi)的产品系列。
    主要功能:
    该产品是一款高性能的双缓冲器,专为超高速应用设计。该缓冲器利用先进的CMOS技术,实现高速度的同时保持低静态功耗。其支持的工作电压范围广泛,可满足不同应用需求。
    应用领域:
    该产品广泛应用于计算机、通信设备、工业控制等领域。特别适合需要高速、高驱动能力的应用场合。

    技术参数


    - 工作电压范围: 1.65 V 至 5.5 V
    - 工作温度范围: -40 °C 至 +85 °C
    - 供电电流(ICC): 1 μA 至 10 μA
    - 输出驱动电流: ±24 mA(3 V VCC 时)
    - 正向阈值电压(VP): 1.65 V 至 2.88 V
    - 反向阈值电压(VN): 0.2 V 至 1.2 V
    - 滞后电压(VH): 0.1 V 至 1.7 V
    - 传播延迟时间(tPLH, tPHL): 3.0 ns 至 5.2 ns
    - 封装类型: SC-88, MicroPak, MicroPak2 等

    产品特点和优势


    - 超高速: 传播延迟时间为 3.0 ns 至 5.2 ns,确保快速响应。
    - 高输出驱动: 输出驱动电流可达 ±24 mA,适用于高负载需求。
    - 宽工作电压范围: 1.65 V 至 5.5 V,适应不同供电环境。
    - 噪声和电磁干扰抑制电路: 有助于提高系统的可靠性和稳定性。
    - 小型化封装: 采用 MicroPak 和 MicroPak2 封装,体积小巧,便于安装。

    应用案例和使用建议


    应用案例:
    - 计算机系统: 用于CPU与外设之间的数据传输。
    - 通信设备: 在高速网络接口中实现信号缓冲。
    - 工业控制: 在传感器与控制器之间进行信号转换和放大。
    使用建议:
    - 确保所有未使用的输入端被固定为高电平或低电平,避免输入悬空。
    - 考虑使用MicroPak或MicroPak2封装,以节省空间并简化PCB布局。

    兼容性和支持


    - 兼容性: 该产品支持与多种标准逻辑器件的兼容,适用于不同类型的电路设计。
    - 技术支持: onsemi提供详尽的技术文档和支持服务,包括产品手册、测试电路图等。

    常见问题与解决方案


    - 问题: 输入悬空导致不稳定?
    - 解决方案: 确保所有输入端被固定为高电平或低电平。
    - 问题: 输出信号不一致?
    - 解决方案: 检查电源电压和负载情况,确保符合推荐的运行条件。
    - 问题: 温度过高导致可靠性降低?
    - 解决方案: 使用散热片或改善散热条件,确保工作温度在推荐范围内。

    总结和推荐


    综合评估:
    - 优点: 高速响应、宽工作电压范围、小尺寸封装和低功耗。
    - 缺点: 需要关注输入悬空和电源电压等问题。
    推荐使用:
    - 针对需要高速、高驱动能力和小型化的应用场景,如计算机系统、通信设备和工业控制系统,强烈推荐使用该产品。结合onsemi提供的丰富技术文档和支持服务,可以有效提升系统的稳定性和可靠性。

NC7WZ17FHX参数

参数
输出类型 推挽式
低电平输出电流 32mA
极性 非反相
输入类型 施密特触发器
每元件位数 1
元件数量 2
输入数量 2
最大工作供电电压 5.5V
输出数量 2
逻辑功能 Buffer,Non-Inverting
最小工作供电电压 1.65V
高电平输出电流 32mA
Iq-静态电流 1mA
长*宽*高 1mm(长度)*1mm(宽度)

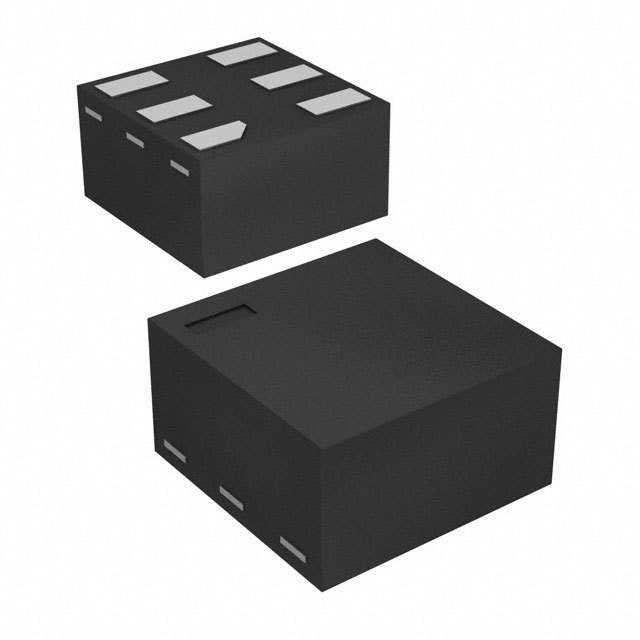

通用封装 MICROPAK-2-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NC7WZ17FHX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7WZ17FHX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 ON SEMICONDUCTOR NC7WZ17FHX NC7WZ17FHX数据手册

NC7WZ17FHX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6095 ¥ 5.1503
10+ $ 0.3623 ¥ 3.061
25+ $ 0.3013 ¥ 2.546
100+ $ 0.2277 ¥ 1.9241
250+ $ 0.165 ¥ 1.3943
1000+ $ 0.1393 ¥ 1.1773
2500+ $ 0.0896 ¥ 0.7575
5000+ $ 0.0896 ¥ 0.7575
10000+ $ 0.0886 ¥ 0.7483
20000+ $ 0.0788 ¥ 0.6654
库存: 12780
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.15
