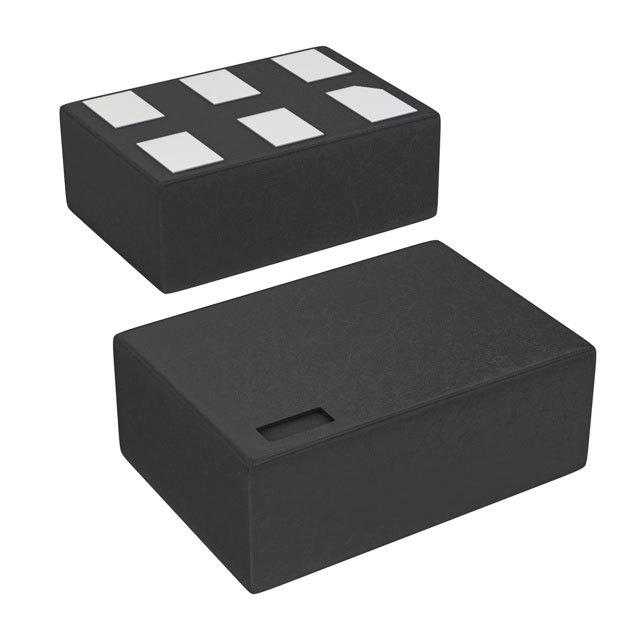

NC7SV86L6X

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 3.3ns@ 3V,30pF 1 2 1 1 900mV 3.6V 24mA XOR (Exclusive OR) TinyLogic ULP 24mA MICROPAK-6 贴片安装,黏合安装 1.45mm*1mm*500μm
供应商型号: FL-NC7SV86L6X
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 逻辑门 NC7SV86L6X

NC7SV86L6X概述


    产品简介


    产品类型:NC7SV86是一款单通道双输入异或门(Exclusive-OR Gate)芯片,专为超低功耗应用设计。这类逻辑门通常用于数字电路中执行特定的逻辑运算任务。
    主要功能:它能够处理二进制信号的逻辑运算,尤其适用于需要快速响应的应用场景,如时序逻辑控制和信号处理等。
    应用领域:广泛应用于消费电子、工业自动化、通信系统、医疗设备等领域,适用于需要高可靠性逻辑运算的场合。

    技术参数


    - 电源电压范围:0.9 V 至 3.6 V
    - 输入电压范围:0 V 至 3.6 V
    - 输出电压范围:VCC 为0.9 V 至 3.6 V
    - 输入低电平电压:0 V 至 0.35 VCC 或 0.7 V (视具体电压范围而定)
    - 输入高电平电压:0.9 VCC 至 1.3 VCC 或 2.0 V (视具体电压范围而定)
    - 传播延迟时间:最大值17.7 ns (典型值1.7 ns)
    - 输出电流:源极/漏极电流为±24 mA
    - 热阻抗:377°C/W (SC-88A) 和 154°C/W (MicroPak)

    产品特点和优势


    产品特点:
    - 高工作温度范围(-40°C 至 +85°C),确保在恶劣环境下的稳定运行。
    - 超低功耗设计,能够在0.9 V至3.6 V的宽电压范围内正常工作。
    - 内置过压保护,允许输入电压超出VCC。
    - Pb-free、Halogen Free/BFR Free,并且符合RoHS标准。
    优势:
    - 高可靠性,在不同应用场景下均能保持出色的性能。
    - 兼容性好,能够在多种电压等级下工作,适应不同的电源需求。
    - 微型封装,非常适合空间有限的应用场合。

    应用案例和使用建议


    根据手册中的描述,该产品适用于各种类型的逻辑运算和时序控制应用。例如,它可以被用于数据加密、通信协议处理、信号同步等方面。
    使用建议:
    - 在实际应用中,如果对延迟敏感,可以考虑选择具有较低传播延迟的产品版本。
    - 为了减少干扰和提高可靠性,建议在输入端添加适当的滤波电容。
    - 根据应用需求选择合适的封装形式,以便于集成到现有电路中。

    兼容性和支持


    兼容性:该产品与市面上主流的3.3V和5V逻辑电平兼容,适用于多种接口标准。同时,它支持多种封装形式,便于客户根据自身应用选择合适的产品。
    厂商支持:ON Semiconductor 提供详尽的技术文档、样品测试、技术支持以及售后保障服务。如有任何技术疑问或应用难题,可通过其官方网站或技术支持热线获得帮助。

    常见问题与解决方案


    Q: 产品是否适合在高温环境下工作?
    A: 是的,产品能够在-40°C 至 +85°C 的温度范围内正常工作,具备良好的温度稳定性。
    Q: 输出电流是否能满足应用需求?
    A: 产品能够提供±24mA的输出电流,足以应对大多数应用中的驱动需求。
    Q: 如何避免过电压损坏产品?
    A: 由于内置了过压保护功能,当输入电压超过VCC时,产品仍能正常工作,无需额外防护措施。

    总结和推荐


    产品评价:NC7SV86异或门芯片凭借其卓越的电气特性、广泛的温度适应性和良好的封装形式,成为了市场上极具竞争力的产品之一。它不仅满足了高性能逻辑运算的要求,同时也易于集成到各类应用中。
    推荐结论:对于寻求高效能、低功耗逻辑运算解决方案的工程师和设计师来说,NC7SV86无疑是一个值得信赖的选择。无论是作为独立组件还是集成到更复杂的系统中,该产品都表现出色,推荐用户考虑选用此款产品以满足其设计需求。

NC7SV86L6X参数

参数
栅极数量 1
输入数量 2
高电平输出电流 24mA
输出类型 -
施密特触发器输入 -
电路数量 1
逻辑系列 TinyLogic ULP
低电平输出电流 24mA
传播延迟时间 3.3ns@ 3V,30pF
输出数量 1
最大工作供电电压 3.6V
逻辑功能 XOR (Exclusive OR)
最小工作供电电压 900mV
长*宽*高 1.45mm*1mm*500μm
通用封装 MICROPAK-6
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

NC7SV86L6X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7SV86L6X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NC7SV86L6X NC7SV86L6X数据手册

NC7SV86L6X封装设计

查看详情并下载
Symbol
Footprint
3D Model
