FSA8008AUMX

产品分类: 音频接口芯片
厂牌: ON SEMICONDUCTOR
产品描述: ON Semiconductor 多路复用器开关集成电路
供应商型号: CY-FSA8008AUMX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 音频接口芯片 FSA8008AUMX

FSA8008AUMX概述

    FSA8008 / FSA8008A: 音频插孔检测与配置开关

    产品简介


    FSA8008 / FSA8008A 是一款用于3极或4极配件的音频插孔检测及配置开关。该芯片通过处理器来配置音频插孔,特别适用于智能手机、便携式媒体播放器和便携式外围设备中音乐的收听。它能够检测标准耳机、带麦克风的耳机,以及发送/结束按钮的按下情况。其内部集成了麦克风开关,允许处理器配置音频插孔。

    技术参数


    以下是FSA8008 / FSA8008A的关键技术规格和性能参数:
    - 供电电压:
    - VDD:2.5V至4.4V
    - VIO:1.6V至VDD
    - 总谐波失真(THD):
    - MIC端:0.01%(典型值)
    - 静电放电保护(ESD):
    - 空气间隙放电:15 kV
    - 工作温度范围:
    - -40°C 至 85°C

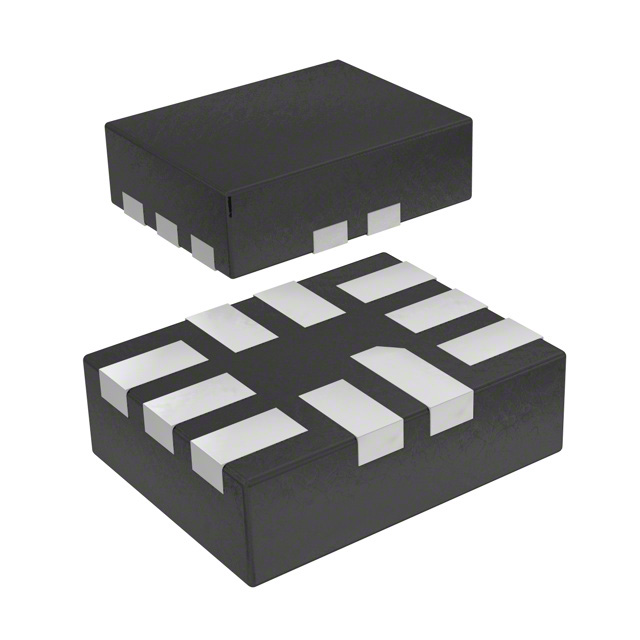

    - 封装类型:
    - 10针UMLP
    - 尺寸:1.4 x 1.8 x 0.5 mm,引脚间距:0.4 mm
    - 引脚描述:
    - DET(检测输出):指示音频插孔是否有配件插入
    - JPOLE(极数输出):指示接入的是3极还是4极插孔
    - S/E(发送/结束按键状态输出):当按下按键时指示发送/结束状态
    - EN(使能输入):控制内部麦克风开关的状态
    - JDET(插孔检测输入):检测音频插孔上机械开关的闭合情况
    - MIC(麦克风开关路径):连接到麦克风前置放大器
    - JMIC(麦克风/按键音频检测):连接到麦克风和发送/结束键
    - VDD(电源):核心电源电压
    - VIO(基带I/O电源):基带I/O电源电压
    - GND(接地):音频插孔和PCB的接地

    产品特点和优势


    - 高精度检测:能够区分3极或4极音频插孔,并且准确检测发送/结束按钮的按下情况。
    - 高可靠性:具有15 kV的空气间隙ESD防护能力,确保在各种环境下都能稳定运行。
    - 低功耗:在睡眠模式下功耗极低,有效延长设备电池寿命。
    - 灵活性:可通过外部处理器灵活配置麦克风开关,满足不同应用场景需求。
    - 集成度高:集成了多种检测和配置功能,减少外部电路复杂性。

    应用案例和使用建议


    - 应用案例:FSA8008 / FSA8008A 主要应用于智能手机、便携式媒体播放器等移动设备。图1展示了其在移动电话中的应用场景。
    - 使用建议:
    - 在接入新的音频插孔时,先检查其类型是3极还是4极,再根据实际情况配置相应的开关状态。
    - 为确保长时间运行的稳定性,建议定期进行功能测试,特别是在极端温度环境中。
    - 当需要频繁操作发送/结束按键时,应注意调整相关的阈值设置,以提高按键识别的准确性。

    兼容性和支持


    - 兼容性:该产品与各类标准音频插孔兼容,支持广泛的配件类型。
    - 技术支持:制造商提供详细的文档和技术支持,包括演示板和在线资源,帮助用户快速上手。

    常见问题与解决方案


    - Q1: 如何判断音频插孔是否有配件插入?
    - A1: 通过DET引脚的输出状态判断。若DET为0,表示有配件插入;若DET为1,表示无配件插入。

    - Q2: 发送/结束按键按下后如何处理?
    - A2: 当按键被按下时,S/E引脚将输出高电平。通过检测S/E引脚的状态,可以处理按键事件。

    总结和推荐


    FSA8008 / FSA8008A凭借其高精度检测、低功耗和良好的兼容性,在众多移动设备中表现出色。无论是从技术性能还是市场应用角度,都是值得推荐的产品。对于需要高效音频插孔管理的应用场景,FSA8008 / FSA8008A是理想的选择。

FSA8008AUMX参数

参数
长*宽*高 1.8mm(长度)*1.4mm(宽度)
通用封装 UMLP-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

FSA8008AUMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSA8008AUMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 音频接口芯片 ON SEMICONDUCTOR FSA8008AUMX FSA8008AUMX数据手册

FSA8008AUMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.31 ¥ 2.6679
500+ $ 0.3071 ¥ 2.6436
1000+ $ 0.2985 ¥ 2.5223
5000+ $ 0.2985 ¥ 2.5223
库存: 107238
起订量: 375 增量: 1
交货地:
最小起订量为:300
合计: ¥ 800.37
