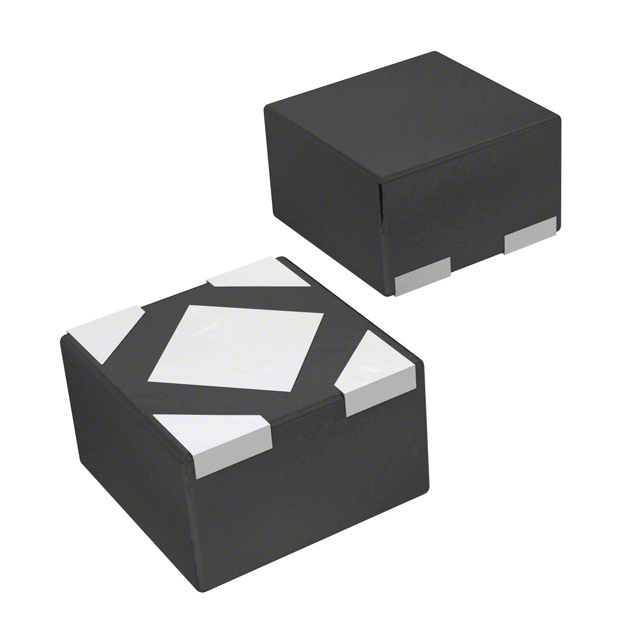

NCP103AMX300TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 75dB(1kHz) 95μA 正极 Fixed 150mA 1 3V 1.7V 3V 5.5V 120mV@ 150mA 10mV 0.01(Typ) DFN 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: FL-NCP103AMX300TCG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP103AMX300TCG

NCP103AMX300TCG概述

    # NCP103低dropout稳压器产品技术手册解读

    产品简介


    NCP103是一款高集成度的150 mA低压差(LDO)稳压器,采用CMOS工艺制造。它提供非常稳定且精准的电压输出,适合空间受限及对噪声敏感的应用场景。凭借动态静态电流调整技术,NCP103能够在空载状态下实现极低的功耗,特别适合电池供电的便携式设备。
    - 类型:低压差稳压器(LDO)
    - 主要功能:提供稳定电压输出、低噪声、动态电流调整
    - 应用领域:个人数字助理(PDA)、智能手机、GPS设备、无线耳机、无线局域网、医疗设备等。

    技术参数


    以下是NCP103的主要技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.7 | 5.5 V |
    | 输出电压范围 | 0.9 | 3.5 V |
    | 静态电流(IQ) | 50 | 75 | 95 | µA |
    | 关机模式电流(IDIS) | 0.01 | 0.1 µA |
    | 漏失电压(VDO) | 75 | 120 | 235 | mV |
    | 线路调整率(RegLINE) | 0.01 | 0.1 %/V |
    | 负载调整率(RegLOAD) 30 mV |
    | 输出电流限制 | 150 550 | mA |
    | 开启电压阈值(VENHI)| 0.9 V |
    | 关闭电压阈值(VENLO) 0.4 V |
    | 工作温度范围 | -40 | +85 °C |
    | 热关断温度 160 °C |

    产品特点和优势


    1. 高效能与低功耗
    - 动态调整静态电流:在空载时典型功耗仅为50 µA,极大延长电池寿命。
    - 低静态电流:关机模式下电流消耗降至0.1 µA。
    2. 高性能特性
    - 输出电压精度:室温条件下可达±1%,确保输出电压稳定可靠。
    - 高电源抑制比(PSRR):在1 kHz下可达75 dB,适用于RF信号传输需求高的设备。
    3. 强大的保护机制
    - 热关断与过流保护:有效避免因过热或短路引起的损坏。
    4. 小尺寸封装
    - 封装形式为uDFN 1.0×1.0 mm,非常适合空间有限的便携式设备。

    应用案例和使用建议


    应用案例
    NCP103广泛应用于以下领域:
    - 智能手机和平板电脑;
    - 无线耳机与蓝牙设备;
    - 医疗电子产品;
    - 可穿戴设备等。
    使用建议
    1. 输入电容选择:建议使用至少1 µF陶瓷电容器(X5R/X7R),并尽量靠近芯片引脚放置。
    2. 输出电容选择:推荐使用1 µF X7R/X5R电容器,最大ESR应小于3 Ω。
    3. 散热设计:由于热阻较大(RθJA=170°C/W),需注意使用大面积铜箔散热。

    兼容性和支持


    NCP103能够很好地兼容各类陶瓷电容器,并提供以下支持:
    - 防止有害物质(RoHS合规、无铅、无卤化物);
    - 完整的技术文档和应用指南;
    - 厂商提供全面的产品售后支持和技术咨询。

    常见问题与解决方案


    问题1:如何选择合适的输入电容?
    解决方案:选择低ESR的陶瓷电容(X5R/X7R),推荐容量为1 µF,并保证安装位置靠近芯片引脚。
    问题2:设备过热怎么办?
    解决方案:确保良好的PCB布局设计以加强散热;如仍有异常,检查负载电流是否超出规定范围。

    总结和推荐


    NCP103凭借其高效率、低功耗及优异的抗干扰能力,成为电池供电类设备的理想选择。尤其是其出色的电源抑制能力和动态电流调节特性,在对功耗要求严格的场合具有显著优势。尽管存在热阻较大的问题,但通过合理的PCB设计完全可以克服。因此,强烈推荐此产品用于各类便携式电子设备。
    如果您正在寻找一款高性价比且性能稳定的LDO稳压器,NCP103无疑是您的最佳选择!

NCP103AMX300TCG参数

参数
输出类型 Fixed
负载调节 10mV
最大压差@电流 120mV@ 150mA
最大输出电压 3V
Iq-静态电流 95μA
最小输出电压 3V
最小输入电压 1.7V
稳压器数量 1
纹波抑制-PSRR 75dB(1kHz)
输出电流 150mA
线路调节 0.01(Typ)
最大输入电压 5.5V
极性 正极
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

NCP103AMX300TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
