NCV7544MWTXG

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 4 QFN-32-EP 贴片安装,黏合安装
供应商型号: NCV7544MWTXG
供应商: 国内现货
标准整包数: 5000

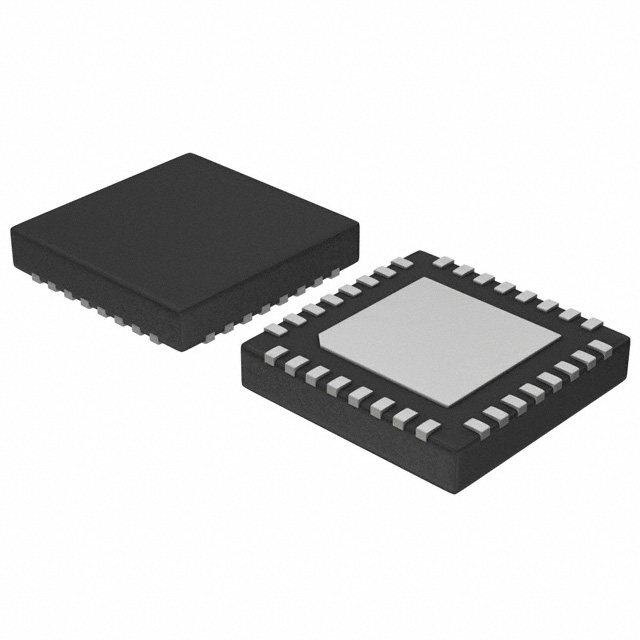

ON SEMICONDUCTOR 其他驱动器 NCV7544MWTXG

NCV7544MWTXG概述

    NCV7544 FlexMOS 四通道半桥 MOSFET 预驱动器

    产品简介


    NCV7544 是一款专为汽车领域设计的FlexMOS系列四通道半桥MOSFET预驱动器。它主要用于驱动逻辑级NMOS FET,并可通过串行SPI接口和兼容CMOS的并行输入进行控制。该器件包含一个内置的上电复位电路,以提供受控的上电过程。此外,它还提供了外部重置输入,可在系统异常时安全禁用器件。

    技术参数


    - 供电电压:主电源(VS):7.0V至18.0V;逻辑电源(VCC):4.5V至5.5V
    - SPI 接口:最高频率为2.5MHz
    - 工作电流:待机电流<5.0μA(VS),<5.0μA(VCC)
    - 温度范围:-40°C至150°C
    - 输出特性:
    - 低侧驱动电压(VPDLX):8.1V至9.8V
    - 高侧驱动电压(VPDHX):8.3V至9.5V
    - 最大耐压:VS端的最大耐压为28V

    产品特点和优势


    - 多功能安全合规:支持功能性安全标准
    - 集成充电泵:可提供高边门极驱动,支持反向电池保护
    - 5V CMOS兼容I/O:包含16位SPI接口、复位和失效安全输入
    - 可编程:可调节上升沿斜率控制和过载保护阈值
    - 低静态电流:提升能效
    - 无铅封装:符合环保要求
    - AEC-Q100认证:适用于汽车及其他严格应用

    应用案例和使用建议


    应用案例:NCV7544广泛应用于汽车照明、电动座椅、电机控制等需要多个逻辑级MOSFET驱动的应用中。这些场景通常要求高可靠性、低功耗和优良的热管理能力。
    使用建议:
    - 仔细设置和校准过载检测阈值,以确保最佳的保护效果。
    - 在复杂多变的环境下,应特别注意过温保护机制,以防器件损坏。
    - 在启动阶段,保证给定的初始化时间,以避免因电容放电导致的瞬态干扰。

    兼容性和支持


    - 兼容性:适用于多种标准外接MOSFET,支持各种汽车标准如AEC-Q100。
    - 支持:制造商提供详细的文档和技术支持服务,包括快速响应的技术支持热线和在线资源中心。

    常见问题与解决方案


    1. 问题:电源启动后,器件未正常工作。
    - 解决方案:确认电源电压在规定范围内,并检查是否正确连接了所有必要的旁路电容器。
    2. 问题:SPI通信异常。
    - 解决方案:检查SPI引脚连接是否正确,同时确保SPI时钟频率符合要求。
    3. 问题:过载保护误触发。
    - 解决方案:调整过载检测阈值,必要时重新校准以适应特定负载条件。

    总结和推荐


    NCV7544是一款高度集成且功能丰富的四通道半桥MOSFET预驱动器,适用于汽车和其他需要高可靠性的应用场合。凭借其强大的安全特性和出色的热管理性能,这款器件能够在恶劣环境中稳定运行。对于那些对效率、可靠性和安全性有严格要求的应用来说,NCV7544无疑是理想的选择。我们强烈推荐使用此器件来满足您的设计需求。

NCV7544MWTXG参数

参数
驱动数量 4
拓扑 -
通用封装 QFN-32-EP
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

NCV7544MWTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV7544MWTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCV7544MWTXG NCV7544MWTXG数据手册

NCV7544MWTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 21.1875
15000+ ¥ 20.001
25000+ ¥ 19.662
50000+ ¥ 19.323
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 105937.5
