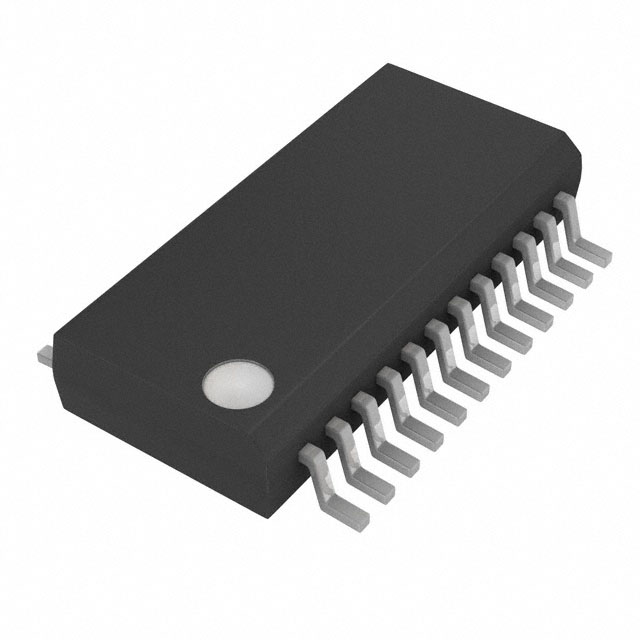

NCV7240DPR2G

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 低侧 8 SSOP-24 贴片安装,黏合安装 8.65mm(长度)*3.9mm(宽度)
供应商型号: NCV7240DPR2G
供应商: 云汉优选
标准整包数: 10
ON SEMICONDUCTOR 其他驱动器 NCV7240DPR2G

NCV7240DPR2G概述

    NCV7240 Octal Low-Side Relay Driver 技术手册解析

    产品简介


    NCV7240是一款用于汽车电子控制系统的八通道低侧驱动器,每通道提供高达600mA的驱动能力。它可以通过SPI接口进行控制,并具备故障报告功能,可用于检测开路负载、过载和过温情况。此外,通过INx引脚可以实现并行输出控制。特别设计的“跛行回家”(Limp Home)模式可以在紧急情况下启用特定的输出通道,同时禁用其他通道,确保系统的基本操作不受影响。NCV7240适用于汽车车身控制系统、发动机控制系统、继电器驱动、LED驱动以及步进电机驱动等领域。

    技术参数


    - 输出电流:每个通道最大可输出600mA,内部电阻典型值为1.5Ω(最大值为3Ω)。
    - 供电电压:数字电源(VDD)和模拟电源(VDDA)的供电范围分别为3.3V至5V和4.5V至5.5V。
    - 工作温度范围:-40°C至150°C。
    - 保护功能:每个输出通道都有过流保护和浪涌保护功能。
    - SPI控制:支持16位SPI控制,具有帧错误检测和菊花链能力。
    - 输入引脚:支持PWM操作的并行输入引脚。

    产品特点和优势


    - 多通道支持:8个独立的低侧驱动器,能够满足复杂的控制需求。
    - 灵活的控制方式:通过SPI接口进行控制,具有“跛行回家”模式,增加了系统容错能力。
    - 高可靠性:内置多种保护机制,如过载电流检测和热关断保护。
    - 低功耗:在睡眠和待机模式下保持较低的功耗。

    应用案例和使用建议


    应用案例:以汽车车身控制系统为例,NCV7240可以用于控制各种继电器、LED灯和其他外部设备。例如,在车辆的座椅加热系统中,通过SPI接口发送命令来控制座椅加热模块的开关状态,实现精确的温度控制。
    使用建议:
    1. 在连接继电器或其他感性负载时,应注意连接外部上拉电阻,以确保正确的输出驱动。
    2. 在选择PWM控制模式时,应确保控制信号的频率和占空比与被控设备相匹配,以达到最佳的控制效果。
    3. 在极端温度环境下使用时,应定期检查系统的热性能,避免因过热导致的故障。

    兼容性和支持


    NCV7240可与其他标准SPI接口的微处理器兼容。厂商提供了详细的文档和技术支持,包括SOLDERRM/D参考手册和AND8083/D应用笔记,方便用户深入了解产品的特性和正确使用方法。此外,该产品还符合AEC-Q100标准,适用于汽车及其他需要特殊要求的应用场合。

    常见问题与解决方案


    1. 问题:在启动过程中,设备无法正常运行。
    解决方案:检查VDD和VDDA的供电电压是否在规定的范围内,确保所有必要的信号线已正确连接。
    2. 问题:系统报告输出通道过载。
    解决方案:检查被驱动的负载是否超过了允许的最大电流,适当调整负载或增加外部分流保护。
    3. 问题:设备出现过温报警。
    解决方案:检查散热设计是否合理,必要时增加散热片或改善通风条件。

    总结和推荐


    NCV7240是一款功能强大且可靠的八通道低侧驱动器,适合于各种汽车电子控制系统。它的多通道支持、灵活的控制方式以及高可靠性使其成为许多应用的理想选择。对于需要复杂电路控制和高可靠性的应用,我们强烈推荐使用NCV7240。

NCV7240DPR2G参数

参数
拓扑 低侧
驱动数量 8
长*宽*高 8.65mm(长度)*3.9mm(宽度)
通用封装 SSOP-24
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

NCV7240DPR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。
