NCP115AMX180TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 70dB(1kHz) 95μA 正极 Fixed 300mA 1 1.8V 1.7V 1.8V 5.5V 580mV@ 300mA 12 mV 0.01%/V XDFN-4 贴片安装,黏合安装
供应商型号: AV-S-ONSNCP115AMX180TBG
供应商: Avnet
标准整包数: 5000

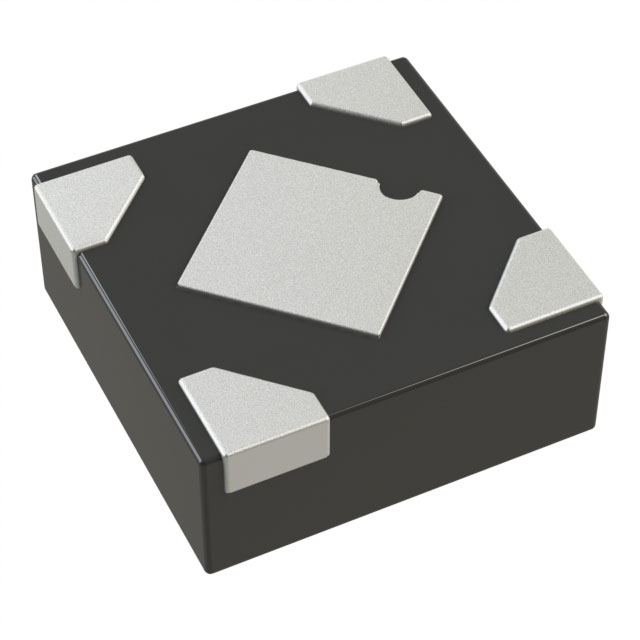

ON SEMICONDUCTOR LDO稳压器 NCP115AMX180TBG

NCP115AMX180TBG概述


    产品简介


    产品名称:NCP115
    类型:低电压差线性稳压器(LDO)
    主要功能:提供非常稳定、准确的电压,适用于空间受限且对噪声敏感的应用。特别适合电池供电的便携式设备,具有动态静态电流调整以实现极低的无负载静态电流消耗。
    应用领域:
    - PDA(个人数字助理)
    - 移动电话
    - GPS
    - 智能手机
    - 无线手持设备
    - 无线局域网
    - 蓝牙®、Zigbee®
    - 便携式医疗设备
    - 其他电池供电应用

    技术参数


    - 输入电压范围: 1.7 V 至 5.5 V
    - 输出电压选项: 0.8 V 至 3.6 V(联系工厂获取其他电压选项)
    - 低静态电流: 典型值 50 μA
    - 软启动功能: 两个输出电压上升率速度可选
    - 关机电流消耗: 典型值 0.1 μA
    - 低压差: 在 300 mA 时典型值为 250 mV(在 2.8 V 输出时)
    - 温度范围内的精度: ±1%(室温条件下)
    - 电源纹波抑制比: 70 dB(在 1 kHz 下)
    - 热关断和限流保护
    - 封装形式: XDFN4 和 TSOP-5
    - 陶瓷输出电容: 稳定所需的最小值为 1 μF
    - 无铅封装

    产品特点和优势


    独特功能和优势:
    - 高电源纹波抑制比:70 dB(在 1 kHz),有助于减少噪声干扰。
    - 动态静态电流调整:低静态电流消耗,特别适合电池供电设备。
    - 软启动功能:可通过调节输出电压上升率来避免启动瞬间的大电流冲击。
    - 低输出噪声电压:在 10 Hz 到 100 kHz 频段内仅为 70 μVrms,确保信号的纯净度。
    - 热关断和限流保护:在过载或短路情况下保护设备,提升系统可靠性。
    - 多样的封装选择:XDFN4 和 TSOP-5,便于不同应用场景的选择。

    应用案例和使用建议


    应用场景:
    - 移动设备:智能手机、平板电脑等,这些设备通常要求高效率和低功耗。
    - 医疗设备:便携式医疗设备需要低噪声和稳定的电压供应。
    使用建议:
    - 在选择输入电容时,建议使用至少 1 μF 的陶瓷电容(X5R 或 X7R)以确保良好的滤波效果。
    - 在使用过程中,注意散热管理,特别是在大负载或高温环境下。可以将接地引脚直接连接到大面积的地铜箔以改善散热效果。

    兼容性和支持


    - 兼容性:该产品在 XDFN4 和 TSOP-5 封装形式下与其他兼容 LDO 稳压器类似电路兼容,易于替换。
    - 支持信息:ON Semiconductor 提供详尽的技术文档、应用指南和在线支持资源,确保用户能够充分利用产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备在输入电压低的情况下不能正常启动 | 检查输入电压是否低于最低输入电压(1.7 V)。如果电压不足,需提高输入电压。 |
    | 设备在高负载下表现不佳 | 确保输出电容为至少 1 μF 的陶瓷电容,且符合推荐的 ESR(等效串联电阻)要求。 |
    | 设备过热保护激活 | 检查散热设计,确保散热片足够大且连接良好。 |

    总结和推荐


    总结:
    - NCP115 是一款高性能的 300 mA 低压差线性稳压器,具备高电源纹波抑制比、优秀的动态性能、低静态电流消耗等特点,非常适合于电池供电设备和空间受限的应用。

    推荐:
    - NCP115 适用于多种便携式电子产品和电池供电应用,尤其是对噪声敏感和需要高电源纹波抑制比的场合。对于需要高可靠性的应用场景,该产品值得推荐。

NCP115AMX180TBG参数

参数
负载调节 12 mV
稳压器数量 1
极性 正极
线路调节 0.01%/V
输出类型 Fixed
输出电流 300mA
最小输入电压 1.7V
最大压差@电流 580mV@ 300mA
纹波抑制-PSRR 70dB(1kHz)
Iq-静态电流 95μA
最小输出电压 1.8V
最大输入电压 5.5V
最大输出电压 1.8V
通用封装 XDFN-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP115AMX180TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP115AMX180TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP115AMX180TBG NCP115AMX180TBG数据手册

NCP115AMX180TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0478 ¥ 0.4232
15000+ $ 0.0474 ¥ 0.4195
库存: 10000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 2116
