NCV571MN08TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 1μA 正极 Fixed 150mA 1 800mV 0V 800mV 12V 850mV@ 10mA 65mV 30mV DFN-6 贴片安装,黏合安装 2mm(长度)*2.2mm(宽度)
供应商型号: FL-NCV571MN08TBG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV571MN08TBG

NCV571MN08TBG概述


    产品简介


    产品名称: NCP571, NCV571
    产品类型: 低电压CMOS线性稳压器
    主要功能: 固定输出低dropout电压调节器,适用于手持通信设备和便携式电池供电应用。该系列稳压器具备超低静态电流(典型值为4.0 µA)。
    应用领域:
    - 电池供电仪器
    - 手持设备
    - 摄像机和相机

    技术参数


    - 最大输入电压: 12 V
    - 低输出电压选项: 0.8 V 至 1.2 V
    - 高精度输出电压: ±3.0%
    - 工业温度范围: NCP571:-40°C 到 +85°C
    - 汽车及特殊应用温度范围: NCV571:-40°C 到 +125°C
    - 额定功率: 最大内部限制
    - 电源管理功能: 内置过温保护和限流电路
    - 封装形式: TSOP-5 或 DFN6 表面贴装封装
    - ESD耐受能力:
    - HBM:2000 V
    - MM:200 V
    - CDM:1000 V

    产品特点和优势


    - 低静态电流: 典型值仅为4.0 µA,适合对功耗要求较高的应用场合。
    - 宽输入电压范围: 支持高达12 V的输入电压。
    - 精确的输出电压: 输出电压精度可达±3.0%,确保稳定的工作状态。
    - 温度范围广: NCV571特别适用于工业级和汽车级应用,可适应-40°C到+125°C的温度范围。
    - 封装紧凑: 提供TSOP-5和DFN6两种小型封装,节省PCB空间。

    应用案例和使用建议


    典型应用
    - 电池供电设备: 在摄像机和手持仪器中作为电源管理芯片使用。
    - 手持设备: 为手机、平板电脑等设备提供稳定的低压输出。
    使用建议
    - 输入电容选择: 建议采用陶瓷电容器,推荐最小值为0.1 µF,以提高系统的稳定性。
    - 输出电容: 可以使用多种阻抗的输出电容器,推荐使用0.1 µF至几微法拉的电容器。
    - 散热设计: 为了防止过热,需要合理布局电源PCB,增加散热面积,确保NCP571的功耗不超过最大承受范围。

    兼容性和支持


    - 兼容性: 与各种类型的陶瓷电容器和钽电容器兼容,同时支持多种封装形式。
    - 制造商支持: ON Semiconductor提供了详尽的技术文档和支持服务,包括电气特性、封装尺寸、应用指南等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 确保外部输入电容(0.1 µF)正确连接,并且尽量靠近NCP571。 |
    | 设备不启动 | 检查Vin和Enable引脚是否正确连接。Enable信号不能高于NCP571的最大输入电压,需要添加电阻分压器来限制电压。 |

    总结和推荐


    NCP571/NCV571是理想的低功耗、高精度的线性稳压器,适用于电池供电和手持设备应用。它具有出色的静态电流、温度范围广泛、封装紧凑的特点,可以显著提升设备的性能和可靠性。因此,推荐给需要高效、稳定电源管理的工程师和技术人员选用。
    以上是对NCP571/NCV571系列线性稳压器的技术手册内容的详细整理,希望对您在项目选型和设计中有所帮助。

NCV571MN08TBG参数

参数
线路调节 30mV
最小输出电压 800mV
稳压器数量 1
负载调节 65mV
极性 正极
输出类型 Fixed
Iq-静态电流 1μA
纹波抑制-PSRR -
最大输出电压 800mV
最大压差@电流 850mV@ 10mA
最大输入电压 12V
最小输入电压 0V
输出电流 150mA
长*宽*高 2mm(长度)*2.2mm(宽度)

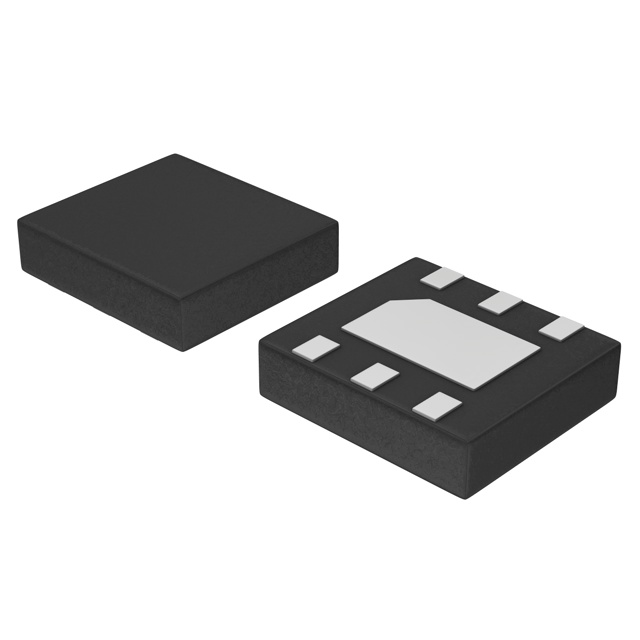

通用封装 DFN-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV571MN08TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV571MN08TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV571MN08TBG NCV571MN08TBG数据手册
