首页  >  产品百科  >  NCP308SN280T1G

NCP308SN280T1G

产品分类: 电源监控芯片
厂牌: ON SEMICONDUCTOR
产品描述: 否 低有效 开漏 1 1.6V 5.5V 是 否 SOP 贴片安装 3mm*1.5mm*940μm
供应商型号: CY-NCP308SN280T1G
供应商:
标准整包数: 1

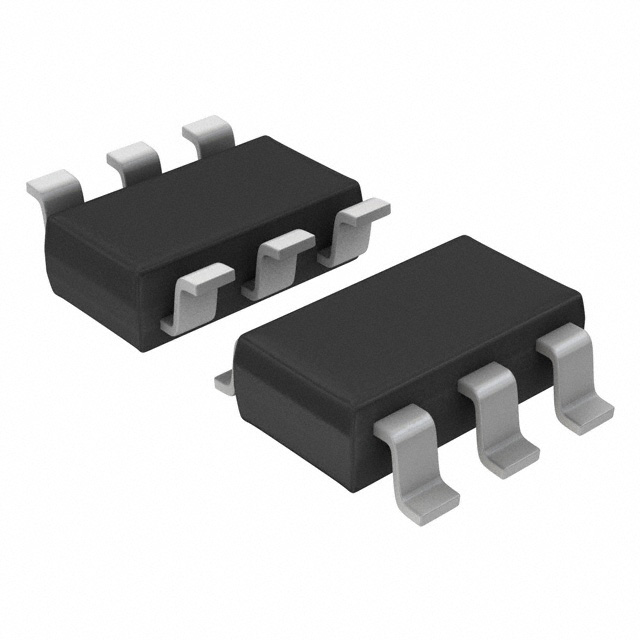

ON SEMICONDUCTOR 电源监控芯片 NCP308SN280T1G

NCP308SN280T1G概述

    NCP308/NCP308 监控电路产品技术手册

    产品简介


    NCP308/NCP308 是 ON Semiconductor 监控电路集成电路家族的一部分,旨在监控系统电压范围从0.405V到5.5V。该系列采用低功耗设计,通过主动低开漏极(open-drain)RESET输出,并提供手动复位(MR)输入功能。NCP308 系列既有固定阈值版本也有可调版本。

    技术参数


    - 供电电压范围:1.6 V 至 5.5 V
    - 静态电流:非常低,仅1.6 μA
    - 固定阈值电压:涵盖标准电压轨,如0.9 V、1.2 V、1.25 V、1.5 V、1.8 V、1.9 V、2.5 V、2.8 V、3.0 V、3.3 V、5.0 V
    - 可调阈值电压:最低阈值电压0.405 V(最小)
    - 高阈值电压精度:典型0.31%
    - 手动复位输入(MR)
    - 开放式漏极RESET输出(可根据需求提供推挽输出)
    - 灵活的延迟时间编程能力:1.25 ms 至 10 s
    - 温度范围:-40°C 至 +125°C
    - 封装形式:小尺寸 TSOP-6 和 WDFN6 2x2 mm,无铅
    - NCV前缀:适用于汽车及其他需要特定站点和控制变更要求的应用;符合AEC-Q100标准并具备PPAP资质
    - 环保标志:无铅器件

    产品特点和优势


    NCP308 系列因其以下特性而独具特色:
    - 非常低的静态电流消耗
    - 宽泛的供电电压范围和高精度的阈值电压设置
    - 灵活的延迟时间设置,从几毫秒到10秒不等
    - 能够适应各种应用的温度范围
    - 适用于各类计算机、处理器和便携式设备

    应用案例和使用建议


    典型应用包括:
    - 数字信号处理器(DSP)或微控制器应用
    - 笔记本电脑/台式机
    - PDA/手持设备
    - 便携式/电池驱动产品
    - 可编程逻辑器件(FPGA)/专用集成电路(ASIC)应用
    对于固定版本(图2),通过调整电阻器和电容器配置可以轻松实现所需的延时时间。对于可调版本(图1),外部电阻分压器用于设定任何电压范围内的阈值电压。推荐的做法是在 SENSE 输入端放置一个1 nF至10 nF的旁路电容以减少对瞬态和布局寄生效应的敏感性。

    兼容性和支持


    该产品支持与多种电子元器件或设备兼容,具体取决于应用场景。厂商提供详细的产品订购和发货信息,并保证符合行业标准。厂商还提供了相关技术支持和维修服务,确保用户能获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | RESET 输出未激活 | 检查 VDD 是否高于最低工作电压 |
    | SENSE 电压下降后未触发 RESET | 确认 SENSE 端子连接正确且没有过载 |
    | MR 端子的逻辑电平未变化 | 检查 MR 端子是否有内部上拉电阻 |

    总结和推荐


    NCP308/NCP308 系列以其低功耗、宽工作电压范围及灵活的延迟时间调节功能,成为市场上极具竞争力的监控电路产品。特别是在便携式设备和工业自动化领域具有广泛的应用前景。对于寻求高性能、低功耗监控电路的工程师而言,这是一个值得推荐的选择。

NCP308SN280T1G参数

参数
监控数量 1
最小工作供电电压 1.6V
输出类型 开漏
最大工作供电电压 5.5V
复位 低有效
看门狗计时器
电池备用开关
重置延迟时间 -
工作电源电流 -
人工复位
应用场景 -
长*宽*高 3mm*1.5mm*940μm
通用封装 SOP
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP308SN280T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP308SN280T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源监控芯片 ON SEMICONDUCTOR NCP308SN280T1G NCP308SN280T1G数据手册

NCP308SN280T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3656 ¥ 3.1465
500+ $ 0.3622 ¥ 3.1179
1000+ $ 0.3521 ¥ 2.9748
5000+ $ 0.3521 ¥ 2.9748
库存: 128526
起订量: 318 增量: 1
交货地:
最小起订量为:300
合计: ¥ 943.95
