NCV4275CDT50RKG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 60dB(100Hz) 150μA 正极 Fixed 450mA 1 5V 5.5V 5V 42V 500mV@ 300mA 15mV 30mV DPAK-5 贴片安装,黏合安装
供应商型号: NCV4275CDT50RKG
供应商: 国内现货
标准整包数: 2500
ON SEMICONDUCTOR LDO稳压器 NCV4275CDT50RKG

NCV4275CDT50RKG概述


    产品简介


    NCV4275C低电压复位调节器
    NCV4275C 是一款专为汽车苛刻环境设计的集成低电压降调节器。它具备广泛的输入电压范围和工作温度范围。输出电压稳定在5.0V或3.3V,并能够提供高达450mA的输出电流。除了基本的稳压功能外,NCV4275C还具备过流保护、过温保护以及可编程微处理器复位等功能。
    主要功能
    - 输出电压:5.0V ±2% 或 3.3V ±2%
    - 最大输出电流:450mA
    - 极低的工作电流消耗
    - 主动复位输出(准确度高)
    - 复位输出低至VQ = 1.0V
    - 最大电压降:500mV
    - 故障保护机制
    应用领域
    - 汽车车身电子系统

    技术参数


    技术规格
    - 输入电压范围:5.5V~42V(5.0V输出);4.4V~42V(3.3V输出)
    - 输出电压:5.0V或3.3V(±2%)
    - 工作温度范围:-40°C~150°C
    - 输入峰值瞬态电压:45V
    - 反向电压保护:-42V
    - 短路保护:Yes
    - 过热保护:Yes
    - AEC-Q100认证和PPAP能力
    - 无铅封装

    产品特点和优势


    特点与优势
    - 非常低的工作电流消耗:这是其一大优势,尤其适用于需要长时间运行的应用场合。
    - 高精度复位输出:在输入电压大于1.0V时提供精确的复位信号。
    - 宽泛的容差范围:500mV的最大电压降和宽广的温度范围确保了其稳定性。
    - 内置的故障保护机制:短路保护、过热保护和热关断确保了系统的可靠性。
    - AEC-Q100认证:意味着其符合汽车工业的高标准要求,适合用于汽车电子产品。

    应用案例和使用建议


    应用案例
    NCV4275C可以广泛应用于汽车电子系统中,例如车身电子控制系统,以确保其稳定可靠的操作。
    使用建议
    - 在输入电压范围内稳定使用,避免超过最大额定值。
    - 输出电容需稳定于ESR(等效串联电阻)范围内,特别是当电容值为22μF时。
    - 建议使用适当的散热措施来防止过热。

    兼容性和支持


    兼容性
    NCV4275C提供两种表面安装封装:DPAK和D2PAK。这些封装具有良好的机械强度和电气特性,适用于不同的电路板设计。
    支持
    厂商提供了详细的使用手册和技术文档,并可通过技术支持获得帮助。

    常见问题与解决方案



    常见问题与解决方案


    1. 问题:输入电压超出限定范围
    - 解决方法:检查并调整输入电源电压,确保在规定的范围内使用。
    2. 问题:复位输出异常
    - 解决方法:检查电路连接是否正确,确保定时电容的选择合适。
    3. 问题:输出电压不稳定
    - 解决方法:确认输出电容及其ESR是否满足规格要求。

    总结和推荐



    总结


    NCV4275C作为一款专门针对汽车环境设计的低电压降调节器,凭借其宽广的工作温度范围、稳定的输出电压以及出色的故障保护机制,非常适合用于汽车车身电子系统。其独特的功能使其在市场上具备较高的竞争力。
    推荐
    强烈推荐NCV4275C用于汽车电子产品中,尤其是那些对可靠性要求较高的应用场合。其低功耗、高精度复位输出以及卓越的故障保护机制使得它成为汽车电子设计的理想选择。

NCV4275CDT50RKG参数

参数
纹波抑制-PSRR 60dB(100Hz)
最小输出电压 5V
极性 正极
最大压差@电流 500mV@ 300mA
最大输入电压 42V
输出电流 450mA
输出类型 Fixed
负载调节 15mV
Iq-静态电流 150μA
最大输出电压 5V
稳压器数量 1
最小输入电压 5.5V
线路调节 30mV
6.73mm(Max)
6.22mm(Max)
2.38mm(Max)

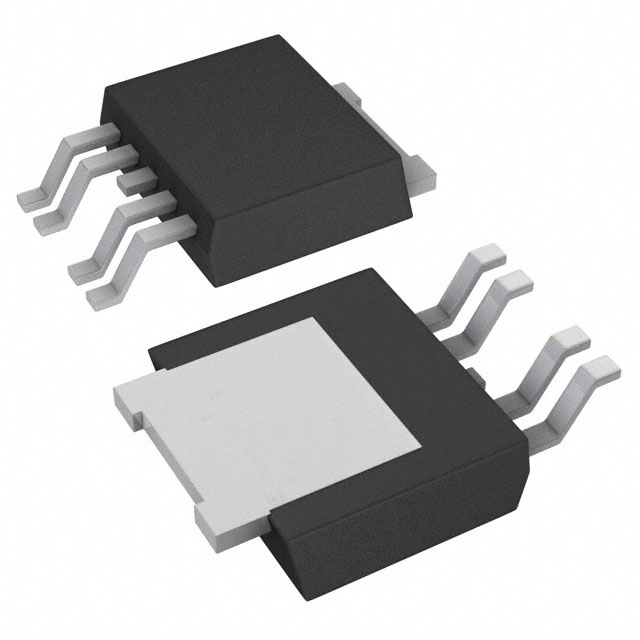

通用封装 DPAK-5
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV4275CDT50RKG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV4275CDT50RKG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV4275CDT50RKG NCV4275CDT50RKG数据手册

NCV4275CDT50RKG封装设计

查看详情并下载
Symbol
Footprint
3D Model
