NCP1593AMNTWG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR

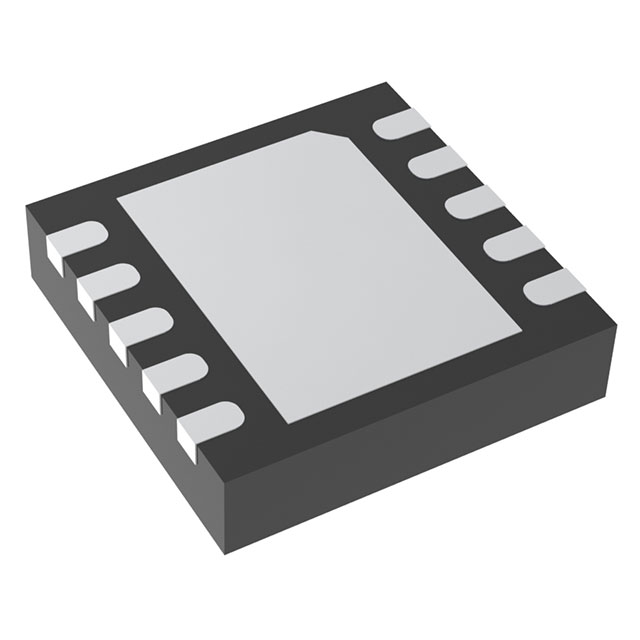

产品描述: Buck Yes 1MHz Adjustable 1 5.23V 600mV 5.5V 4V DFN 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: AV-E-NCP1593AMNTWG
供应商: Avnet
标准整包数: 3000
ON SEMICONDUCTOR DC-DC稳压器 NCP1593AMNTWG

NCP1593AMNTWG概述


    产品简介


    NCP1593/NCP1593A/NCP1593B同步降压调节器 是一款高输出电流的同步脉宽调制(PWM)转换器,内部集成了低电阻高侧P沟道MOSFET和低侧N沟道MOSFET。该调节器提供固定的1 MHz开关频率,适用于各种输入电压范围为4.0 V至5.5 V的应用场景,能够输出低至0.6 V的电压,并能提供高达3 A的负载电流。该产品广泛应用于电视顶盒、DVD驱动器、液晶显示器、电缆调制解调器、USB调制解调器以及电信/网络/数据通信设备等领域。

    技术参数


    - 输入电压范围: 4.0 V 至 5.5 V
    - 输出电压: 最低0.6 V
    - 最大输出电流: 3 A
    - 开关频率: 固定1 MHz
    - 高侧P沟道MOSFET阻抗: 90 mΩ
    - 低侧N沟道MOSFET阻抗: 60 mΩ
    - 软启动时间: 500 μs 至 10 ms(可外部调整)
    - 最大占空比: 95%
    - 最低可控导通时间: 35 ns
    - 过流保护: 周期性电流限制
    - 短路保护: 恢复模式
    - 过温保护: 内置热关断
    - 绝对最大额定值:
    - 输入电压至GND电压: 6.5 V
    - LX引脚至GND电压: 输入电压+0.7 V
    - 所有其他引脚电压: 6.0 V
    - 操作温度范围: -40°C 至 +85°C

    产品特点和优势


    NCP1593/NCP1593A/NCP1593B 的核心优势在于其内部集成的高效功率开关管和优秀的电流控制能力。这些优势使其在高效率和稳定性方面表现优异。具体来说,它能够在不同的工作条件下提供稳定可靠的电源输出,同时通过内部补偿来实现快速的瞬态响应。该产品还具有多种保护机制,如过流保护和热关断,进一步提高了其在严苛环境下的可靠性和使用寿命。

    应用案例和使用建议


    典型应用场景 包括电视机顶盒、DVD驱动器、液晶显示器等。这些应用对电源的稳定性和瞬态响应要求较高,因此 NCP1593/NCP1593A/NCP1593B 是理想的选择。对于实际使用时的建议,应确保输入电压在规定的范围内,并根据实际负载选择合适的电感值。同时,在设计电路时要特别注意散热问题,以保证产品的长期稳定运行。

    兼容性和支持


    该产品采用无铅封装,并且与市面上常见的PCB设计兼容。供应商提供了详细的文档和技术支持,包括针对焊盘尺寸和方向的指南。在购买后,用户可以访问供应商网站上的相关资源,获取更多技术支持信息。

    常见问题与解决方案


    1. 问题: 开启或关闭时出现不稳定现象。
    - 解决方案: 检查输入电压是否在规定范围内,确保电感值选择正确,确认是否有足够的电容来稳定输出电压。
    2. 问题: 过热保护触发。
    - 解决方案: 适当增加散热措施,如增加散热片或采用更高效率的散热方式。
    3. 问题: 输出电压不稳定。
    - 解决方案: 检查反馈电阻网络是否正确配置,并确保输入电压稳定。

    总结和推荐


    NCP1593/NCP1593A/NCP1593B 同步降压调节器凭借其卓越的性能和多功能性,成为众多电子设备中不可或缺的一部分。它在高效率、快速瞬态响应和多重保护机制方面的优势使其在市场上具有很高的竞争力。总体而言,该产品非常值得推荐用于需要高性能电源管理的场合。

NCP1593AMNTWG参数

参数
最大输入电压 5.5V
输出数量 1
最小输出电压 600mV
最小输入电压 4V
输出类型 Adjustable
同步整流器 Yes
功能 Step-Down
开关频率 1MHz
最大输出电压 5.23V
拓扑 Buck
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP1593AMNTWG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1593AMNTWG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP1593AMNTWG NCP1593AMNTWG数据手册

NCP1593AMNTWG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4613 ¥ 4.0129
9000+ $ 0.4576 ¥ 3.9808
30000+ $ 0.4539 ¥ 3.9487
库存: 33000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 12038.7
