FAN2013BMPX

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 1.2MHz Adjustable 1 2.5V 800mV 5.5V 4.5V MLP-6 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: CY-FAN2013BMPX
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN2013BMPX

FAN2013BMPX概述

    FAN2013B — 2A Low-Voltage, Current-Mode Synchronous PWM Buck Regulator

    产品简介


    FAN2013B 是一款由 Fairchild Semiconductor 设计的高效低噪声同步脉冲宽度调制(PWM)电流模式直流-直流转换器,专为低电压应用设计。它能够在 4.5V 至 5.5V 的输入电压范围内提供高达 2A 的连续负载电流。该产品广泛应用于硬盘驱动器、机顶盒、点对点电源系统、笔记本电脑及通信设备等领域。

    技术参数


    - 输入电压范围:4.5V 至 5.5V
    - 输出电压调整范围:0.8V 至 2.5V
    - 最大输出电流:2A
    - 固定开关频率:1.2 MHz
    - 效率:最高可达 95%
    - 软启动功能:限制启动时的涌入电流
    - 保护特性:过压保护、欠压锁定、短路保护及热关断

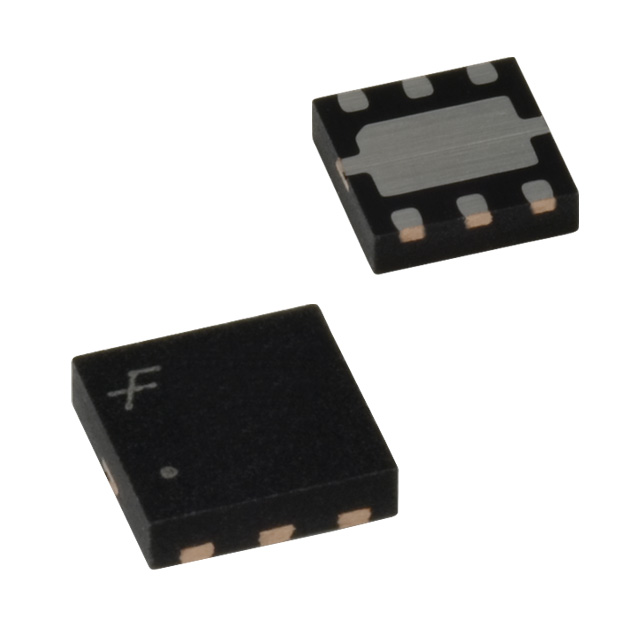

    - 封装尺寸:3x3mm 6引脚 MLP

    产品特点和优势


    FAN2013B 高效的电流模式控制回路确保了优秀的线性调节和负载响应速度。1.2 MHz 的固定开关频率使得设计者可以选择小型且成本低廉的外部电感和电容。此外,通过简单的外部电阻分压器可实现输出电压的宽范围调整。这些特点使得 FAN2013B 在众多低电压应用场合中表现出色,特别是在笔记本电脑和通讯设备中,展现出显著的竞争优势。

    应用案例和使用建议


    在实际应用中,FAN2013B 可以用于笔记本电脑的电源管理、通讯设备的小型化电源系统以及硬盘驱动器等场景。对于设计师而言,推荐采用陶瓷电容器作为输入电容器,确保低 ESR 特性;输出电容器至少需要 20uF,以保持系统的稳定。另外,在 PCB 布局上需注意使用宽走线路径来减少高电流路径的阻抗,并尽可能地靠近集成电路端子放置输入电容器、电感器和输出电容器。

    兼容性和支持


    FAN2013B 采用了标准的 3x3mm 6引脚 MLP 封装,这有助于简化与其他电子元件或设备的集成过程。Fairchild Semiconductor 提供详尽的技术文档和支持服务,包括详细的 PCB 布局建议和应用指南,便于设计师在开发过程中参考和应用。

    常见问题与解决方案


    1. Q: 如何设置输出电压?
    - A: 通过一个外部电阻分压器连接到 FB 引脚进行设置,公式为 VOUT = VREF (1 + R1/R2),其中 VREF 固定为 0.8V。

    2. Q: 输出电压在大负载突变时如何处理?
    - A: FAN2013B 的电流模式控制回路可以快速响应负载变化,确保输出电压稳定。负载瞬态响应时间约为 20us。
    3. Q: 如何选择合适的电感器?
    - A: 推荐使用 2.2uH 的电感器,要求饱和电流高于最大负载电流加半个电感纹波电流。具体型号可参见推荐电感表。

    总结和推荐


    FAN2013B 提供了出色的性能和丰富的保护功能,非常适合在低电压应用中使用。其高效率、灵活的输出电压调节范围以及简便的应用配置使其成为电源管理系统中的理想选择。总体而言,推荐在各种需要高效能低电压电源转换的场合使用 FAN2013B。
    通过上述内容,我们对 FAN2013B 这款同步 PWM 降压调节器进行了全面而深入的介绍。无论是在技术参数、应用特性还是在支持方面,该产品都展现了卓越的能力。希望以上信息能够帮助工程师们更好地理解和应用这款高性能电源管理芯片。

FAN2013BMPX参数

参数
拓扑 Buck
输出数量 1
开关频率 1.2MHz
最小输入电压 4.5V
最小输出电压 800mV
同步整流器 Yes
输出类型 Adjustable
最大输入电压 5.5V
功能 Step-Down
最大输出电压 2.5V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 MLP-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

FAN2013BMPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN2013BMPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN2013BMPX FAN2013BMPX数据手册

FAN2013BMPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
