FAN48623UC35X

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Boost Yes 2.5MHz Programmable 1 3.7V 3.5V 5.5V 2.5V 贴片安装,黏合安装 1.81mm*1.81mm*380μm
供应商型号: UNP-FAN48623UC35X
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 FAN48623UC35X

FAN48623UC35X概述


    产品简介


    FAN48623 是一款由Fairchild Semiconductor公司生产的高效同步升压调节器(TinyBoost®),能够处理高达2500mA的连续负载电流。它具有独特的旁路模式(Bypass Mode),可以在输入电压(VIN)高于设定输出电压(VOUT)时自动切换到旁路模式。这款调节器广泛应用于智能手机、平板电脑和其他便携式设备中,主要用于低电压锂离子电池的升压、电源系统低功耗调节及2G/3G/4G射频功率放大器(PA)的供电。

    技术参数


    - 最大连续负载电流: 2500mA(当VIN为2.5V且VOUT为3.3V时)
    - 脉冲负载电流: 高达3.5A,适用于GSM功率放大器(1插槽)及PMIC支持
    - 效率: 最高可达97%
    - 外部组件: 仅需4个组件(一个2520封装的0.47µH电感器和两个0603封装的输入和输出电容器)
    - 输入电压范围: 2.5V至5.5V
    - 固定输出电压选项: 3.0V至5.0V
    - 特性:
    - 真正的旁路操作,当VIN大于目标VOUT时启用
    - 内置同步整流器
    - 真正的负载断开功能
    - 强制旁路模式
    - VSEL控制以优化目标VOUT
    - 短路保护(SCP)
    - 低功耗

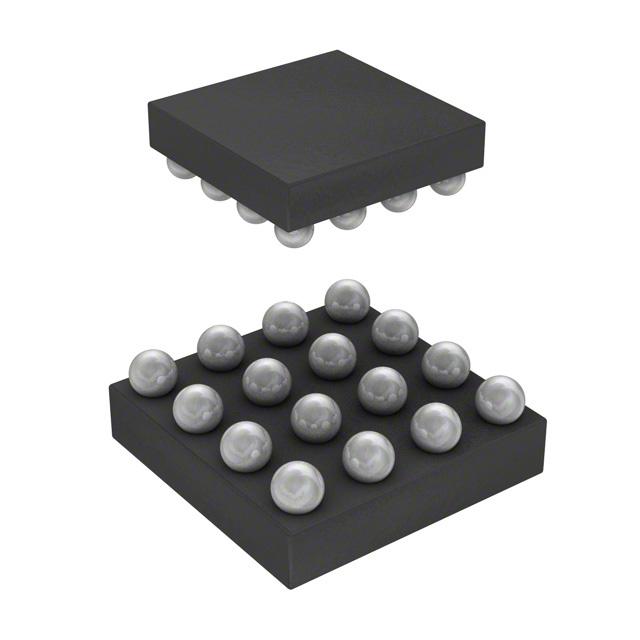

    - 封装:16焊球,1.81mm×1.81mm,0.4mm节距,晶圆级芯片尺寸封装(WLCSP)

    产品特点和优势


    FAN48623 在众多同类产品中脱颖而出,拥有以下显著优势:
    - 高效率: 达到97%,使得其在提升电压的同时保持低损耗。
    - 内置同步整流器: 减少了外部电路的需求,简化了设计和制造流程。
    - 真正旁路操作: 在无需升压的情况下可直接通过,大大降低了功耗。
    - 强制旁路模式: 可以在特定条件下手动切换到旁路模式,降低静态电流消耗。
    - 紧凑设计: 只需要四个外部组件,极大地节省了空间,适合用于便携式设备。

    应用案例和使用建议


    典型应用场景:
    - 低电压锂离子电池的升压: 当电池电压低于系统所需电压时,FAN48623可以将电池电压提升到所需的水平。
    - 系统电源管理集成电路(PMIC)的低功耗调节: FAN48623可以通过调节输出电压来适应不同的需求,从而提高能效。
    - 2G/3G/4G射频功率放大器(PA)的供电: FAN48623能够提供所需的高电流,确保无线通信设备的稳定运行。
    使用建议:
    - 适当选择外部组件: 根据应用需求选择合适的电感器和电容器,确保系统的稳定性和高效性。
    - 优化布局: 按照手册中的布局推荐进行布线,特别是COUT必须放置在尽可能靠近PGND和VOUT的位置,以减少输出电压纹波。
    - 注意散热: 在使用过程中应注意散热,尤其是地面平面应尽量填充可用的PCB表面面积,并通过热通孔连接到内部层,帮助散热。

    兼容性和支持


    - 兼容性: FAN48623支持多种输出电压选项,可根据具体应用选择不同的输出电压,具有广泛的兼容性。
    - 技术支持: Fairchild Semiconductor提供详尽的技术文档和专业支持,帮助客户快速理解和使用产品。此外,该公司还有完善的售后服务体系,为客户提供全方位的支持。

    常见问题与解决方案


    问题1:系统无法启动。
    解决方案: 检查VIN是否超过最低电压阈值(VUVLO)。如果低于该值,系统可能无法启动。此时,可以通过提高VIN来解决问题。
    问题2:系统无法实现旁路模式。
    解决方案: 检查VIN是否高于VOUTTARGET。如果不符合条件,旁路模式将不会激活。此外,确保VSEL和BYP引脚的正确设置。
    问题3:输出电压不稳定。
    解决方案: 保证输出电容(COUT)的选择符合手册中的推荐值,特别是有效电容(CEFF)的最小值。检查COUT是否放置得足够接近PGND和VOUT以减小输出电压纹波。

    总结和推荐


    总体而言,FAN48623是一款集高效、稳定性、集成度和低功耗于一身的升压调节器。它在便携式设备、智能手机和平板电脑等领域有着广泛的应用前景。其出色的性能和丰富的功能使其在市场上具备强大的竞争力。因此,我们强烈推荐使用FAN48623来提升系统电源管理的效率和可靠性。

FAN48623UC35X参数

参数
输出类型 Programmable
拓扑 Boost
同步整流器 Yes
最大输出电压 3.7V
最小输入电压 2.5V
最小输出电压 3.5V
功能 Step-Up
开关频率 2.5MHz
输出数量 1
最大输入电压 5.5V
长*宽*高 1.81mm*1.81mm*380μm
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

FAN48623UC35X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN48623UC35X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN48623UC35X FAN48623UC35X数据手册

FAN48623UC35X封装设计

查看详情并下载
Symbol
Footprint
3D Model
